| الاسم التجاري: | WINLEY |
| رقم الطراز: | SCB10-5600/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $10000-$100000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | T/T |

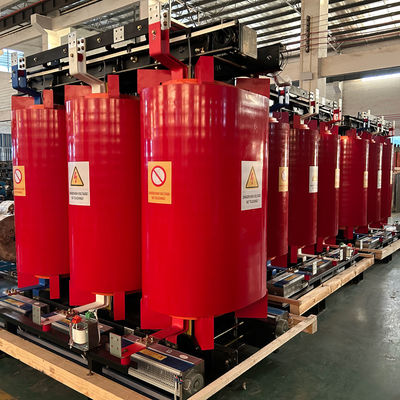

ملفات الراتنج المصبوب للمحولات من النوع الجاف 33kv خطوة إلى أسفل محول التوزيع الكهربائي 5600kva
خصائص المحول الجاف
1) مقاومة للرطوبة ومقاومة للتآكل ، ويمكن تشغيلها بشكل طبيعي في رطوبة 100٪ ، وخاصة للعمل في الظروف البيئية القاسية.
2) فقدان الخسارة، التفريغ المحلي الصغير، الضوضاء الصغيرة، والقدرة القوية على إبعاد الحرارة، يمكن تشغيل 150٪ من عملية الحمل الاسمية.
3) عالية القوة الميكانيكية الكاملة للفكرة المصبوب مقاومة القدرة على انقطاع سريع مفاجئ.
4) آمنة، وقاية من الحريق، لا تلوث، يمكن تثبيتها مباشرة في مركز الحمل.
5) صيانة وتركيب بسيط، وتكاليف تشغيل شاملة منخفضة.
الخصائص الهيكلية
1) يتم تصنيع جوهر الحديد من صفيحة الصلب السيليكونية عالية الجودة. تم تغطية السطح بمضادة للتآكل وتبديد الحرارة الجيد لضمان انخفاض خسائر المحول ومقاومته للتآكل.
2) التلفزيون عالي الجهد لديه انخفاض مستمر أسفل القرص مع موصل شريط ((الومنيوم أو النحاس) وعزل طبقة مزدوجة.
3)تُصنع طلاء الجهد المنخفض من ورق الألومنيوم أو النحاس ويتم طيّه بأوراق عازلة مُحملة مسبقاً بحامض الايبوكسي.يتم صقل الملف في الفرن لتشكيل طلاء مضغوط جداً.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) في غرفة صب الفراغ، يتم صب الراتنج في القالب لتعزيز وتشكيل هيكل الجسم FRP عالية القوة.
البيانات الرئيسية
| النوع | النوع الجاف، الراتنج المصبوب |
| رقم الطراز | SCB10-5600KVA / 33 ~ 0.4KV |
| المراحل | 3 |
| السعة الاسمية |
5600kVA
|
| نوع العزل | F/H |
| طريقة التبريد | AN/AF |
| الجهد الأساسي | 33kv |
| الجهد الثانوي | 800 فولت |
| مجموعة المتجه |
Dy11
|
| نطاق الاستخدام | ± 2 × 2.5 |
| التردد المسموح به | 50 هرتز/60 هرتز |
| ارتفاع الحرارة | 100 درجة مئوية |
| عائق | 9% |
| عدم فقدان الحمل | 8870W |
| فقدان الحمل ((120 درجة مئوية) | 55320W |
| مواد التلف | الألومنيوم أو النحاس |
| معدل IP | IP00 إلى IP54 |
|
الوزن
|
11500 |
| مادة الأساس | فولاذ السيليكون |
| المعيار | ANSI،IEC |
| معتمدة | المواصفات |
المواصفات
| السعة الاسمية | الجهد العالي | منخفضة | رمز الاتصال | عدم فقدان الحمل | الخسارة أثناء الحمل | لا يوجد تيار تحميل | الوزن | استقلالية الدائرة القصيرة |
| (KVA) | (KV) | الجهد | (و) | (و) | (%) | (كيلوغرام) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | دين11 نعم |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
الخصائص الهيكلية
1) يتم تصنيع جوهر الحديد من صفيحة الصلب السيليكونية عالية الجودة. تم تغطية السطح بمضادة للتآكل وتبديد الحرارة الجيد لضمان انخفاض خسائر المحول ومقاومته للتآكل.
2) التلفزيون عالي الجهد لديه انخفاض مستمر أسفل القرص مع موصل شريط ((الومنيوم أو النحاس) وعزل طبقة مزدوجة.
3)تُصنع طلاء الجهد المنخفض من ورق الألومنيوم أو النحاس ويتم طيّه بأوراق عازلة مُحملة مسبقاً بحامض الايبوكسي.يتم صقل الملف في الفرن لتشكيل طلاء مضغوط جداً.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) في غرفة صب الفراغ، يتم صب الراتنج في القالب لتعزيز وتشكيل هيكل الجسم FRP عالية القوة.
|
