| الاسم التجاري: | WINLEY |
| رقم الطراز: | س-500/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

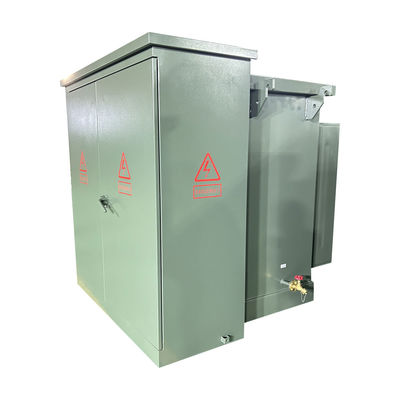

محول ثلاثي المراحل مثبت على منصة 3000Kva 24940V إلى 4160Y/2400 معتمد UL
تقدم WINLEY خطًا كاملًا من محولات التوزيع المملوءة بالسائل ThreePhase Pad-Mounted التي تلبي معايير ANSI®/IEEE® المعمول بها.مع فولتات عالية تصل إلى 34.5 كيلو فولت ومعايير تصل إلى 5,000 كيلو فولت,وهو مناسب لحالات الجهد العالي والقدرة الكبيرة، مثل محطات الطاقة الفرعية، واستهلاك الطاقة الصناعية، الخ. في حالات الحمل العالي، والجهد العالي،المحولات المغمورة بالزيت لديها أداء واستقرار أفضل.

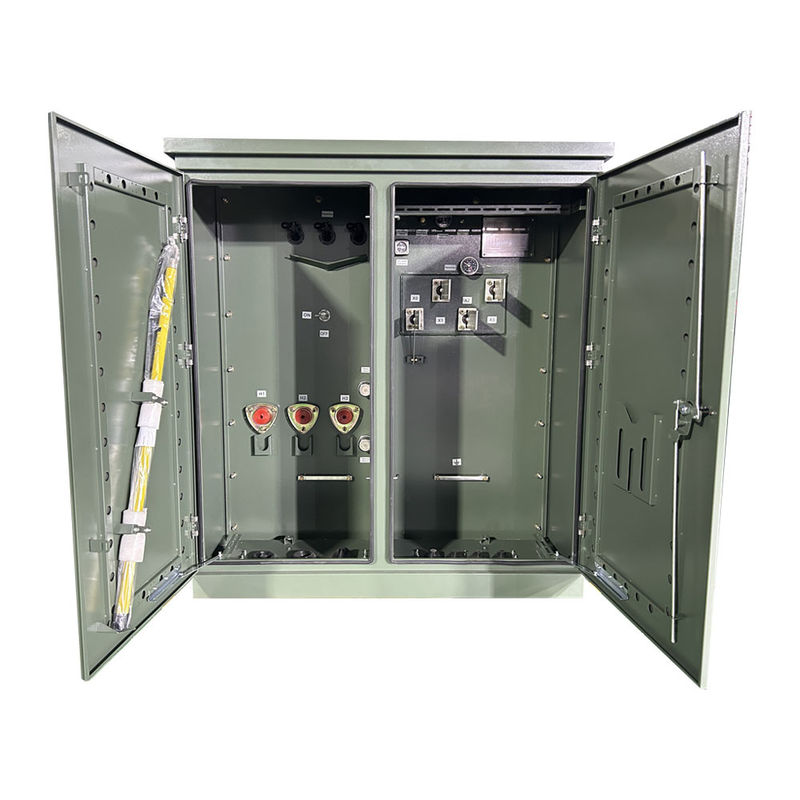

الهيكل
البيانات الرئيسية
| المرحلة | ثلاث مراحل |
| السعة | 500 كيلوواط |
| نوع تغذية المحول | تغذية شعاعية |
| مجموعة المتجه | دين1 |
| الجهد الأولي | 12470 فولت و 4160 فولت |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | الألومنيوم |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 56 ديبا |
| تصنيف الارتفاع | 3300ft (1000 متر) فوق مستوى سطح البحر |
| تصنيف الحجرة | NEMA 3R مقاومة للأجواء |
| الأبعاد | 62''W × 60'D × 70'H |
| الوزن | 4802 باوند |
| الكفاءة % | 99.30% |
الرسومات التقنية
الأداء
1) الهيكل ضيق ومعقول، والحجم صغير، وهو حوالي ثلث صندوق التغيير على النمط الأوروبي بنفس السعة.
2) هيكل مغلق بالكامل ، معزول بالكامل ، لا حاجة لوضع حواجز السلامة ، وضمان موثوق به للسلامة الشخصية ؛
3) هناك مجموعة متنوعة من أنظمة إمدادات الطاقة للمستخدمين للاختيار من بينها ، والتي يمكن أن تتبنى إمدادات الطاقة النهائية وتحقق شبكة الحلقة أو إمدادات الطاقة المزدوجة.
4) يتم اعتماد محول الطاقة المغمور بالزيت S11 ، والذي يحتوي على خسارة منخفضة وارتفاع درجة حرارة منخفضة وقدرة كبيرة على الإفراط في الحمل.
5) يتم استخدام فيوز مزدوجة (فيوز الحماية الاحتياطي + فيوز التوصيل) للحماية ،ويكون للفيوز المضغوط الحساسة المزدوجة للتيار والحرارة لضمان التشغيل الآمن والموثوق به للمنتج;
6) يمكن توصيل ومسح وصلة الكابل 200A تحت الحمل ، ويمكن تشغيلها كمفتاح حمولة في حالة الطوارئ. كما أنه يمتلك خصائص مفتاح عزل.
7) يتبنى التلفيف اتصال Dyn11 ويتبنى جوهر الحديد بنية ثلاثية المراحل من أربعة أعمدة ، بحيث يمكن أن يعمل المنتج تحت أي حمولة غير متماثلة ، ولا تتحرك النقطة المحايدة ،الجهد مستقر، جودة إمدادات الطاقة مرتفعة، وتسخين الخزانة، والضوضاء منخفضة، وأداء الحماية من البرق جيدة ؛
8)تعتمد الخزانة على تصميم مضاد للتآكل ومعالجة خاصة لطلاء الرذاذ ، جميلة وروائية ، مناسبة لمختلف البيئات ، وتحقق تأثير تجميل المدينة.
المواصفات
| مواصفات المنتج | ||||||||
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
| 75 | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
الظروف البيئية للاستخدام العادي
الارتفاع: لا يزيد عن 1000 متر.
درجة الحرارة المحيطة: لا تزيد عن +40 درجة مئوية، ولا تقل عن -25 درجة مئوية، والمتوسط اليومي للفارق في درجة الحرارة لا يزيد عن 35 درجة مئوية، والمتوسط السنوي للفارق في درجة الحرارة لا يزيد عن 20 درجة مئوية.
سرعة الرياح لا تتجاوز 35 متر في الثانية.
لا يوجد خطر انفجار في موقع التثبيت، لا يوجد تآكل كيميائي واهتزاز شديد.
طريقة التبريد: تبريد الهواء الطبيعي (AN).
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
