| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-10000/25 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

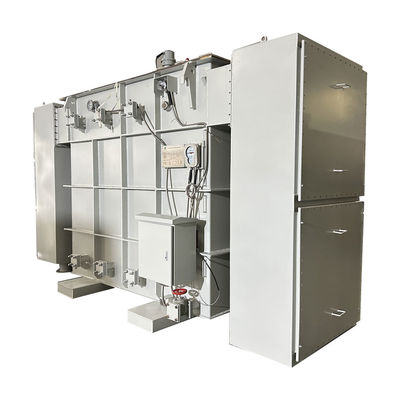

10MVA نوع المحول الفرعي ثلاثي المراحل النفط خطوة إلى أسفل 22.9KV إلى 4160V معيار IEC60076
توفر شركة وينلي الكهربائية مجموعة كاملة من محولات التوزيع المملوءة بالسائل التي تلبي معايير ANSI، IEEE، CSA، AS، DOE الحالية.مع فولتات عالية تصل إلى 44 كيلو فولت ومقارنة تصل إلى 20 ميجاوات.
محولات المحطة الفرعية المصممة من قبل WINLEY Electric تستند إلى معيار IEC60076.,سلك الرصاص، خزان الزيت وغيرها من المكونات. لديهم خصائص التفريغ الجزئي المنخفض، والخسارة المنخفضة، والضوضاء المنخفضة، والوزن الخفيف وطول العمر.
هيكل المنتج
رسومات المنتج
البيانات الرئيسية
| لا، لا، لا | تفاصيل | الوحدة | المواصفات |
| 1 | النوع | ~ | نوع الزيت |
| 2 | السعة الاسمية | kVA | 10000 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأساسي | كيلو فولت | 22.9 |
| 5 | الجهد الثانوي | كيلو فولت | 4.16Y/2.4 |
| 6 | نوع النقر | ~ | خارج الحمولة |
| 7 | نطاق التقط | % | ±2*25 |
| 8 | طريقة التبريد | ~ | أونان |
| 9 | التردد المسموح به | هرتز | 60 |
| 10 | مجموعة المتجهات | ~ | دين1 |
| 11 | فئة العزل | ~ | أ |
| 12 | ارتفاع الحرارة | ك | 65/60 (زيت التلف / الزيت العلوي) |
| 13 | خسارة خارج الحمل | W | 9500 |
| 14 | خسارة الحمل (75°C) | W | 45000 |
| 15 | عائق | % | 7 |
| 16 | مواد التلف | ~ | كيو |
| 17 | مادة الأساس | ~ | فولاذ السيليكون |
| 18 | مواد التبريد | الزيت المعدني | |
| 19 | البعد | ملم | 4000*3200*3600 (L*W*H) |
| 20 | الوزن | كيلوغرام | 19000 |
| 21 | حالة الخدمة | ~ | في الخارج |
| 22 | مستوى سطح البحر | م | ≤1000 |
| 23 | المعيار | ~ | IEC60076 |
صور الإنتاج
الميزة القياسية
*فولاذ الكربون، خيار خزان الفولاذ المقاوم للصدأ
* الحشرات: مثبتة في الأعلى / مثبتة على الجانب
* السوائل العازلة: زيت عازل معدني، Envirotemp TM FR3 TM السوائل،
*المعايير: ANSI/IEEE،DOE، CSA، AS/NS، IEC، الخ
* 65 درجة مئوية متوسط ارتفاع الملف
* أدوات HV و LV
* اتصالات شاشة HV و LV
* مقياس الضغط والفراغ
* مقياس مستوى السائل
* مقياس درجة حرارة السائل
*صمام اختبار الضغط
* صمام الصرف / المرشح مع جهاز أخذ العينات
* أدوات رفع الخزان
* لوحة تحمل اسم مقاومة للتآكل
مواصفات المنتج
|
السعة المسموح بها (kVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
رمز الاتصال |
استقلالية الدائرة القصيرة (%) |
عدم فقدان الحمل (و) |
خسارة أثناء الحمل (و) |
البعد (م) |
الوزن (بالكيلوغرام) |
| 800 |
4.16 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24.94 كيلو فولت 34.5 كيلو فولت أو غيرها |
208/120 فولت 480/277 فولت 600 فولت 12470 فولت 13200 فولت 13800 فولت أو غيرها |
دين1 (إين) دين11 د0 و11 أو غيرها |
2.7 3.1 4.35 5.75 6.0 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
