| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-50/5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
50kva واحد المرحلة القطب المثبت محول النوع زيت التوزيع 4160V إلى 120/240V CSA ANSI/IEEE المعايير
لماذا اخترنا
1المحولات المثبتة على القطب التي تنتجها شركة WINLEY لديها طاقة مقياسية تتراوح بين 10 كيلو فاي إلى 333 كيلو فاي وتلبي معايير ANSI و IEEE و CSA و IEC60076 وغيرها.
2من خلال تصميم كهربائي محسّن، منتجاتنا آمنة ومستقرة وفعالة، مما يساعدك على توفير تكاليف التشغيل
3تم تصدير منتجاتنا إلى أمريكا الشمالية و أمريكا الوسطى و الجنوبية و جنوب شرق آسيا و أسواق أخرى بكميات كبيرة.لدينا خبرة غنية ويمكن أن توفر الدعم التقني الشامل والخدمات.

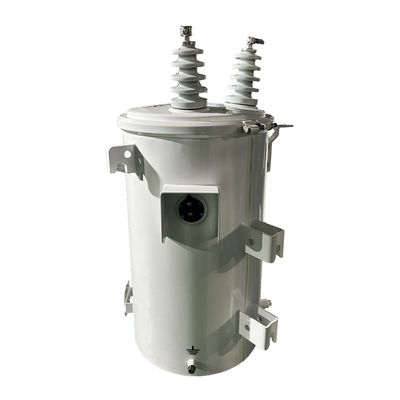

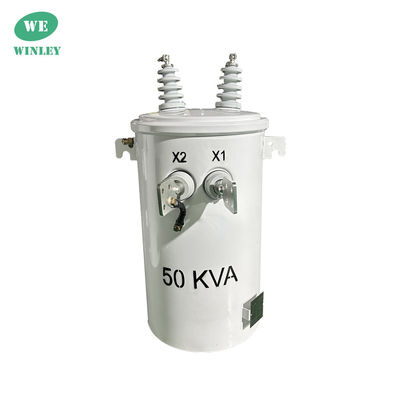

صورة المنتج
الرسم
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي |
| المرحلة | مرحلة واحدة |
| السعة | 50 كيلوواط |
| الجهد الأولي | 4160 فولت |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 48 ديبا |
مركبة مفتاح المحول المثبتة على القطب
1تصميم الدائرة المغناطيسية
إن شكل النواة الحديدية وحجمها وانزلاقها وخسارة التيار الدوامي هي عوامل مهمة يجب مراعاتها. يمكن أن يؤدي تصميم الدائرة المغناطيسية بشكل صحيح إلى نقل طاقة فعال وتقليل الخسارة.
2تصميم التلف
يجب أن تؤخذ عوامل مثل عدد الدورات، ومادة الأسلاك، والعزل بين الطبقات، وطريقة الأسلاك في الاعتبار خلال عملية التصميم.من خلال تنفيذ تصميم التلفيق مخطط له جيداً، يمكن للمحول أن يحقق قدرة تحميل أكبر وموثوقية.
3اختيار مواد العزل
اختيار مواد العزل الصحيحة أمر بالغ الأهمية لضمان السلامة وطول العمر. من الضروري اختيار مواد العزل التي تقدم أداء عازل ممتاز،مقاومة لدرجات الحرارة العالية، مقاومة تحطم القوس، ومقاومة الرطوبة.
4ملء زيت الفراغ
عادة ما تستخدم المحولات ذات المرحلة الواحدة المثبتة على القطب طريقة ملء زيت الفراغ. وهذا ينطوي على معالجة رقائق المحول بفراغ ، وإدخال زيت عازل ، والقضاء على فقاعات الهواء ،و إغلاق المحولاتعملية زيت الفراغ مفيدة لأنها تعزز أداء العزل والاستقرار الحراري للمحول ، مما يؤدي إلى مدة خدمة أطول.
5المعالجة الحرارية
يمكن تعزيز الخصائص الميكانيكية والقوة للمحولات من خلال المعالجة الحرارية. هذه العملية تغير الهيكل التنظيمي للمادة،زيادة صلابة المقاومة للاستعمال مع تقليل الإجهاد والتشوه.
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||

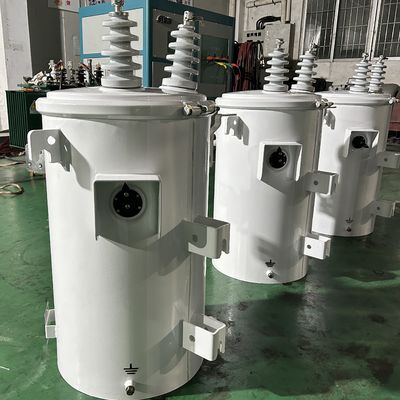

عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
