| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGS-5000/12 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
محول تطبيق 5MVA BESS محول ثلاثي المراحل مثبت على منصة Step Up 5000Kva 12000V إلى 480Y/277
تم تصميم محول 5 ميجاوات خاصة لمحطات توليد الطاقة من نظام تخزين الطاقة بالبطارية (BESS). لا يمكن أن تعمل محطة توليد الطاقة على نطاق واسع دون اتصال بالشبكة الكهربائية الحالية.هذا الاتصال ممكن بسبب تحويل الطاقة وتحويلها التي تحدث إلكترونياهناك حاجة إلى المحولات لجميع فولتاجيات الشبكة حيث يجب أن تكون طاقة إنتاج BESS متوافقة مع فولتاجي الشبكة.

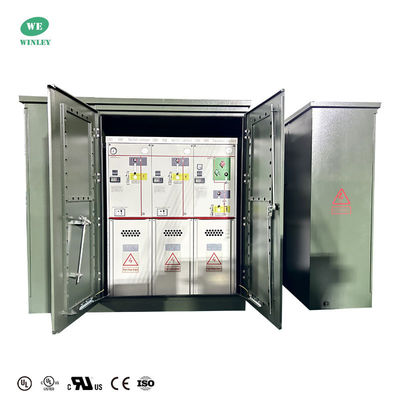

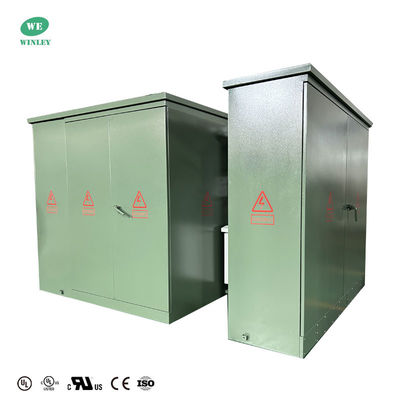

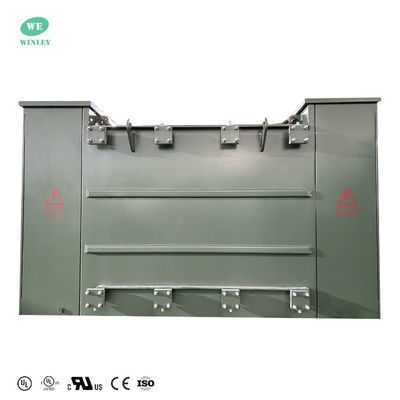

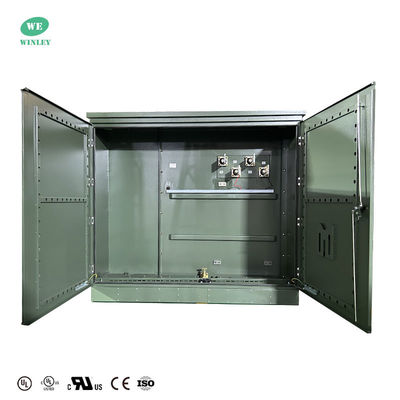

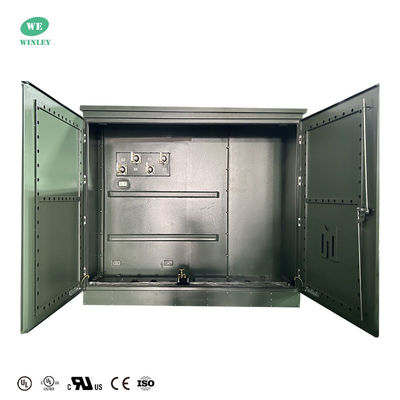

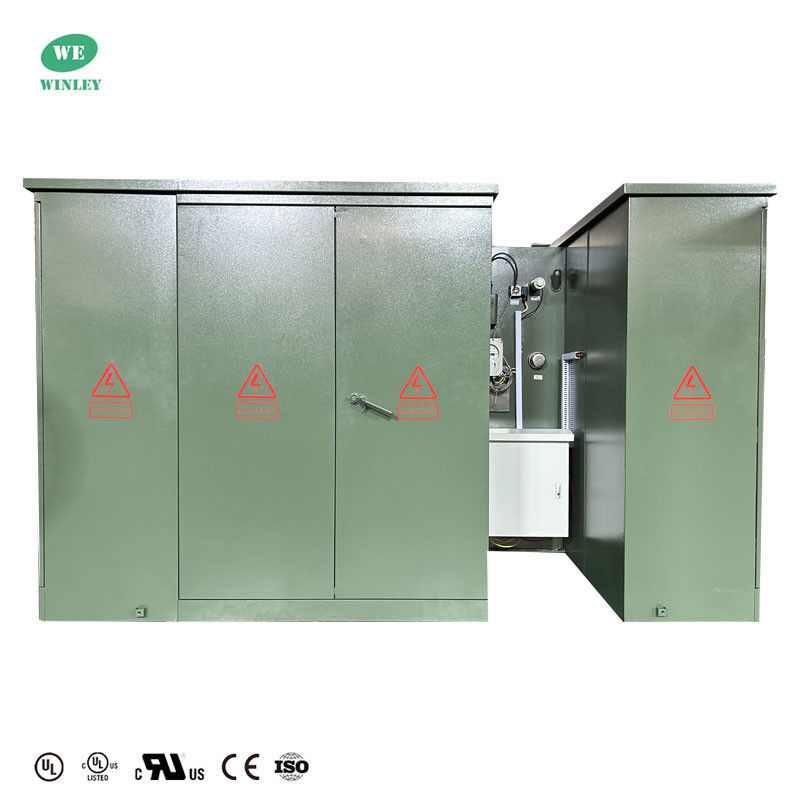

صور المنتج
وتعتبر BESS على نطاق المرافق ضرورية لدعم الانتقال نحو الكهرباء المنخفضة الكربون المنتجة من مصادر الطاقة المتجددة.يمكن لـ (بيس) تخزين الكهرباء عندما يكون هناك فائض وإطلاقها عندما لا تهب الرياح أو لا تشرق الشمس ولكن الأهم، يمكن أن تلعب دورا رئيسيا في تحقيق التوازن في الشبكة. كل الطاقة التي يتم استيرادها أو تصديرها إلى الشبكة تمر من خلال المحولات.
البيانات الرئيسية
| المرحلة | ثلاث مراحل |
| السعة | 5 MVA (5000 KVA) |
| مجموعة المتجه | YNd11 |
| الجهد الأولي | 480Y/277 × 480Y/277 |
| فئة الجهد الأساسي | 1فئة 2 كيلو فولت |
| الفازور الرئيسي | (ن) × (ن) |
| البيان الأساسي | 30 كيلو فولت |
| الجهد الثانوي | 12000 فولت دلتا |
| فئة الجهد الثانوي | فئة 15 كيلو فولت |
| الفازور الثانوي | دلتا |
| البيانات الثانوية | 95 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
الرسومات التقنية
المواصفات
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
