| الاسم التجاري: | WINLEY |
| رقم الطراز: | 1000 كيلو فولت أمبير |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

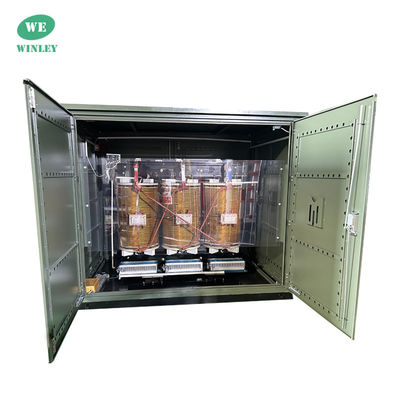

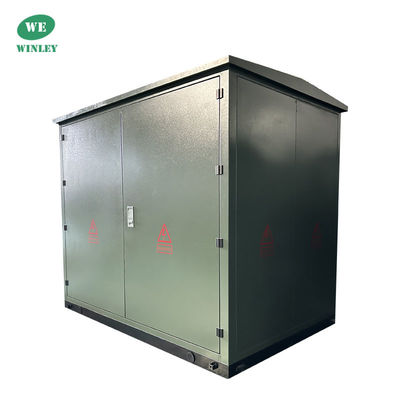

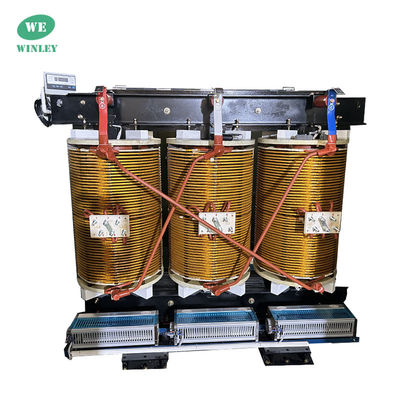

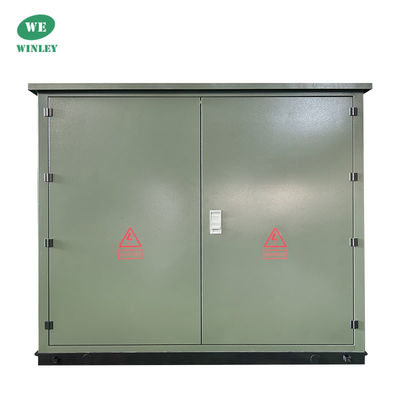

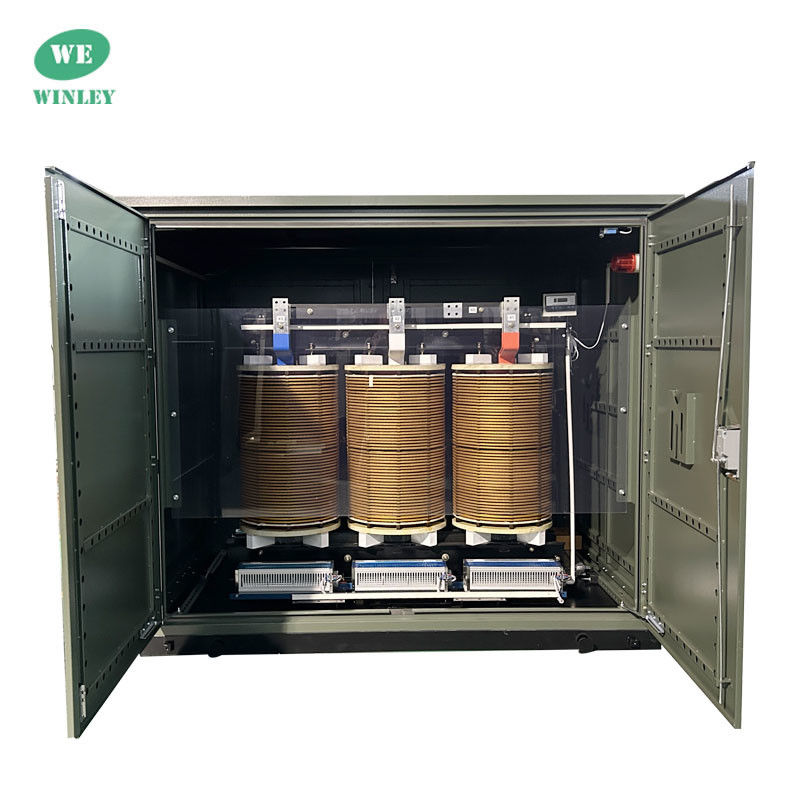

1000kva ثلاثي المراحل النوع الجاف الضغط الفراغ المغطى المحول VPI الفئة H 13800V
محولات VPI هي محولات عالية الأداء وصديقة للبيئة وذات صيانة منخفضة ، مثالية للصناعات التي تتطلب توزيع طاقة موثوق به.يحتويون على طوابق مغلفة بضغط فراغ لعزل ممتاز، الصمود الحراري، وطول العمر. المحولات VPI توفر انخفاض في الضوضاء، وتحسين الكفاءة، وتتوفر في العديد من التصنيفات الطاقة، مما يجعلها مناسبة للتصنيع،الطاقة المتجددةالبنية التحتية الحيوية والتطبيقات البحرية.
محول VPIالبيانات الرئيسية
| نوع المحول | المحول المغطى بالضغط الفارغ (VPI) |
| تكوين المحول | النوع الجاف، الهواء |
| المرحلة | ثلاث مراحل |
| السعة | 1 MVA (1000 KVA) |
| مجموعة المتجه | دين11 |
| الجهد الأولي | 13800 فولت AC |
| الجهد الثانوي | 480Y/277 AC |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 80 درجة مئوية |
| التبريد | أ.أ.ن. |
| فئة العزل | الفئة H |
| معايير الكفاءة | DOE 2016، IEEE، ANSI |
| تصنيف K-Factor (التخفيف التناغمي) | ك-13 |
محول VPIالرسم
التصنيفات
مواصفات محول VPI
| مواصفات المنتج | ||||||||||||
| السعة الاسمية | الجهد العالي | النقر | الجهد المنخفض | رابط المجموعة | عدم فقدان الحمل | خسارة الحمل 120 درجة مئوية |
خسارة الحمل (75 درجة مئوية) |
عائق الدائرة القصيرة | التيار بدون حمولة | الأبعاد | وزن | حجم القشرة |
| مثلي الجنس | مثلي الجنس | |||||||||||
| (KVA) | (KV) | (%) | (KV) | (و) | (و) | (و) | (%) | (%) | (ملم) | (بالكيلوغرام) | (ملم) | |
| 100 | 6 6.3 6.6 10 10.5 11 |
± 2 × 2.5 ±5 |
0.4 | نعم أو دين11 |
405 | 2165 | 1765 | 4 | 2 | 850 × 600 × 830 | 590 | 1250*1000*1150 |
| 125 | 480 | 2590 | 2115 | 1.8 | 870x650x890 | 650 | 1300*100*1300 | |||||
| 160 | 560 | 3100 | 2530 | 1.8 | 900x710x930 | 800 | 1300*1100*1350 | |||||
| 200 | 655 | 3970 | 3240 | 1.6 | 840x750x880 | 880 | 1350 × 1100 × 1500 | |||||
| 250 | 760 | 4675 | 3815 | 1.6 | 990x770x1030 | 1050 | 1400*1150*1550 | |||||
| 315 | 880 | 5610 | 4575 | 1.1 | 1020x790x1080 | 1260 | 1450*1150*1550 | |||||
| 400 | 1040 | 6630 | 5410 | 1.4 | 1060x880x1180 | 1570 | 1450 * 1200 * 1600 | |||||
| 500 | 1200 | 7945 | 6480 | 1.4 | 1090x900x1220 | 1785 | 1500 * 1200 * 1700 | |||||
| 630 | 1400 | 9265 | 7560 | 1.3 | 1200x920x1150 | 1860 | 1600 * 1200 * 1700 | |||||
| 800 | 1695 | 11560 | 9430 | 1.3 | 1260x920x1200 | 2180 | 1650 * 1200 * 1800 | |||||
| 1000 | 1985 | 13345 | 10885 | 1.1 | 1320x950x1250 | 2590 | 1750 * 1300 * 1800 | |||||
| 1250 | 2385 | 15640 | 12760 | 6 | 1.1 | 1350x980x1320 | 2980 | 1750*1350*1900 | ||||
| 1600 | 2735 | 18105 | 14770 | 1.1 | 1400×1120×1400 | 3580 | 1800*1400*2000 | |||||
| 2000 | 3320 | 21250 | 17335 | 1 | 1440 × 1120 × 1520 | 4070 | 1850*1450*2200 | |||||
| 2500 | 4000 | 24735 | 20180 | 1 | 1500×1120×1640 | 4820 | 1900*1500*2200 | |||||
محول VPI التطبيق
Vacuum Pressure Impregnated (VPI) dry type power transformers are primarily designed for stepping down high voltages from transmission and distribution systems to lower voltages which can be utilized in commercial، التطبيقات الصناعية أو المؤسسية أو المرافق.فهي مناسبة بشكل مثالي لكل من التطبيقات الداخلية والخارجية وتتطلب الحد الأدنى من الصيانة لتوفير سنوات عديدة من الخدمة الموثوقة الخالية من المتاعب.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
