Usage: | Power distribution | Name: | Compact Kiosk Substation |
---|---|---|---|
Voltage: | 15KV Class | Type: | RMU |
Power: | 50KVA-5000KVA | مرحلة: | واحد / ثلاثة |
Shell: | Aluminum alloy | Frequency: | 50/60Hz |
تسليط الضوء: | محول محطة فرعية 800KVA,محول فئة RMU 15 kva,محول محطة توزيع الطاقة |

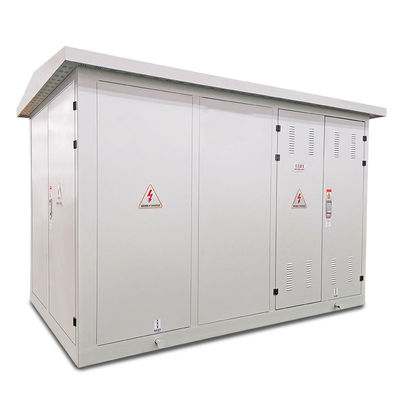

800KVA Compact Kiosk Substation Oil Type Transformer 15KV Class RMU
سمات:
تقدم WINLEY المخزون الأكثر موثوقية من المحولات المركبة على الوسادة المملوءة بالزيت لتلبية احتياجاتك من المرافق أو الجامعة أو المستشفى أو الصناعة أو الطاقة التجارية.تتميز محولاتنا المُثبتة على الوسادة بخيارات جديدة ومخزنة ومصممة حسب الطلب ، وتوفر خرج طاقة يمكن الاعتماد عليه وفعال من حيث التكلفة لكل تطبيق تقريبًا.
مقاييس درجة الحرارة ومستوى السائل.
جهاز تنفيس الضغط و / أو صمام تنفيس الضغط.
مفتاح فاصل تحميل تشغيل / إيقاف ثنائي الموضع.
حربة الاستشعار الحالية الصمامات.
توزيع صواعق التوزيع.
صمام تصريف خارجي وجهاز أخذ العينات يسمحان بالوصول السهل لاختبارات DGA.
تخصيص:
البيانات الفنية لمحولات مثبتة على وسادة ثلاثية الطور | ||||||
الطاقة المقدرة (KVA) | خسارة (W) | الأبعاد (مم) | الوزن (كجم) | |||
خسارة عدم التحميل (W) | خسارة التحميل (W) | دبليو | د | ح | ||
75 كيلو فولت أمبير | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150 كيلو فولت أمبير | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300 كيلو فولت أمبير | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500 كيلو فولت أمبير | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750 كيلو فولت أمبير | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000 كيلو فولت أمبير | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500 كيلو فولت أمبير | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000 كيلو فولت أمبير | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500 كيلو فولت أمبير | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000 كيلو فولت أمبير | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750 كيلو فولت أمبير | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
وصف:
يمكننا أن نجعل هذه المحطة الفرعية حسب متطلبات المستخدم والعملاء بموجب مخطط الرسم / الخط الفردي (SLD) ونحتاجه. نقوم بتصميم وإنتاج هذه المحطة الفرعية وفقًا للمعايير الدولية IEC1330 ، HVstandard IEC62271-200.
مقصورة HV & LV مع وظيفة مكتملة.
1.) تحتوي HVcompartment على العديد من طرق الإمداد بالطاقة عند اختبار مصدر الطاقة في مرة واحدة ، كما يمكن تثبيتها مع أجهزة اختبار HV للوصول إلى طلب اختبار HV.

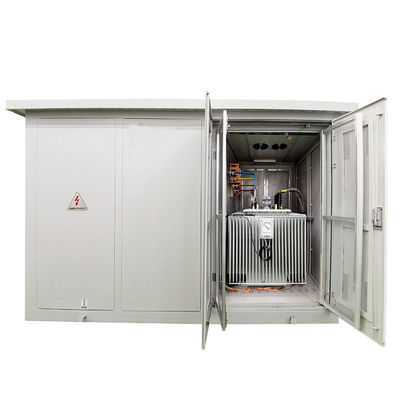

2) يمكن اختيار حجرة المحولات S11 أو S13 أو أي محول مغمور بالزيت منخفض الاستهلاك ومحول من النوع الجاف.تحتوي حجرة المحولات على أنظمة تبريد بالرياح وأنظمة إضاءة تلقائية.
3.) يمكن تصنيع مقصورة الجهد المنخفض وفقًا لاحتياجات المستخدمين ، فهي تعتمد هيكلًا ثابتًا أو مُجمَّعًا ليكون نظامًا لتزويد الطاقة الكهربائية ، وله العديد من الوظائف مثل توزيع الضوء ، وتوزيع الطاقة ، والطاقة التفاعلية ، واختبار الطاقة الكهربائية .. إلخ للتحسين جودة توزيع الطاقة وإرضاء المستخدم.
يحتوي جسم المحطة الفرعية هذا بشكل أساسي على مواد معدنية ومواد فولاذية مقاومة للصدأ ومواد غير معدنية ... والتي يمكن اختيارها من قبل المستخدم والعملاء
هذه المحطة الفرعية هي وحدة توزيع وإمداد طاقة مهمة جدًا في شبكة طاقة الكابلات الكهربائية. إنها نوع من مجموعة مكتملة من إمدادات الطاقة مع التحكم في الجهد العالي والحماية والتحويل والتوزيع .. تستخدم في 3 مراحل AC 50Hz والتيار المقنن بحد أقصى 1600KVA محول.يستخدم على نطاق واسع في المؤسسات الصناعية والتعدين ، والأحياء السكنية ، والمستشفيات ، ومراكز التسوق ، والمباني الشاهقة وأنظمة التوزيع الأخرى.
بالنسبة لهذه المحطة الفرعية ، نحن ننتج ونصدر بشكل أساسي نوع 11KV ، 15KV ، 20KV ، 24KV ، 33KV.
