يكتب: | وسادة نوع الزيت مثبتة | مرحلة: | ثلاثة |
---|---|---|---|
معاوقة: | 4.5٪ | سعة: | 1mva |
الجهد الأساسي: | 4100V أو حسب الطلب | الجهد الثانوي: | 480 فولت أو حسب الطلب |
تكرار: | 60 هرتز | ارتفاع درجة الحرارة: | 65 درجة مئوية |
تسليط الضوء: | محولات ثلاثية الطور مثبتة على الوسادة,محول تنحى 3 مراحل,محول نوع الزيت 1 Mva |

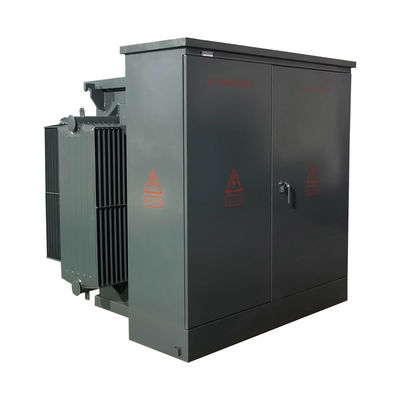

1 Mva Pad Mount ثلاثي الأطوار محول 4160 فولت إلى 480 فولت تنحي
ميزة
1. الجمعية دخول بولت بنتاهيد
2. سائل عازل عالي النيران
3. سائل عازل غير ثنائي الفينيل متعدد الكلور
4. الإسكان والدليل على العبث

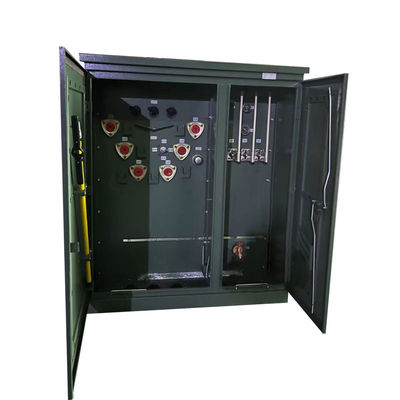

5. أبواب المقصورة الأمامية المفصلية ، وسادة قابلة للقفل
6. مقصورة الأسلاك NEMA 3R
7. وشملت العصا الساخنة ، جبل الباب HV
خصائص الأداء
1) لا يوجد خزان زيت ، والغطاء مجهز بجهاز ثلاثة في واحد لإمداد الزيت ، ومؤشر لمستوى الزيت وصمام تحرير الضغط.
2) عندما يتم تعبئة المحول ، يتم استخدام عملية التزييت بالفراغ لإزالة الرطوبة تمامًا في المحول.
3) بعد الختم ، لا يتلامس زيت المحول مع الهواء ، مما يمنع بشكل فعال الأكسجين والماء من غمر المحول ويؤدي إلى تدهور الأداء (تقادم المواد والزيت).
4) الصندوق هو خزان المبرد المموج ، ليس فقط لديه وظيفة التبريد ولكن لديه أيضًا وظيفة "التنفس".يمكن أن تعوض مرونة المبرد المموج تغيير حجم الزيت الناتج عن تغير درجة الحرارة.
تخصيص
تصنيف القدرة | مجموعة الجهد (kV) | خسارة (كيلوواط) | الوزن (كجم) | (مم) | كَيّل | ||||||||||
طريقة التوصيل | عدم التحميل | حمولة | تيار بدون تحميل | الجهد المعاوقة | (ل) | (ث) | (ح) | ||||||||
(كيلو فولت أمبير) | HV | LV | ٪ | ٪ | ٪ | ٪ | آلة | زيت | إجمالي | البعد | رَأسِيّ | أفقي | |||
50 | 0.4 | دين 11 Yd11 Dyn5 Yyn0 |
0.21 | 1.21 | 2 | 6.50٪ | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
عملية الإنتاج
التعليمات
1. س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة.
2. س: ما هي المهلة؟
ج: الوقت العينة 3-7 أيام ، نحن عادة السفينة بواسطة DHL ، UPS ، FedEx ، إلخ.وقت الإنتاج الضخم 7-25 يومًا.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من B / L.إذا كانت هناك أي مشاكل في الملحقات ، فما عليك سوى تقديم صور الملحق التالف ، ثم سنقدم خدمة مجانية.وفقًا لعدد المنتجات ، سنوفر الملحقات التالفة بسهولة مجانًا.يمكننا أيضًا تقديم الدعم الفني إذا كنت بحاجة.
4. س: هل OEM / ODM متاح؟
ج: نعم إنه كذلك!نحن مصنعون مع فريق البحث والتطوير الخاص بنا ، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ.لون مخصص ووظيفة خاصة.
ب.صندوق مخصص.
ج.طباعة شعار العميل (موك: ≥10 قطعة).
د.أفكارك الأخرى حول المنتج ، يمكننا مساعدتك في تصميمها ووضعها في مرحلة الإنتاج.يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5. س: كيفية التحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية ، وجميع أنواع المنتجات حاصلة على شهادة CE.لدينا مهندسين محترفين.يُطلب من العمال بشكل صارم صنع المنتجات وفقًا للرسومات.لكل عملية مدربون تقنيون ، وسيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام.سنقوم بإجراء اختبارات أداء المنتجات أثناء الإنتاج ، واختبارات الجودة الشاملة عند اكتمال المنتجات.
