تصنيف القدرة: | 50KVA أو حسب الطلب | مرحلة: | على مرحلة واحدة |
---|---|---|---|
الجهد الأساسي: | 12470GrdY / 7200 أو حسب الطلب | الجهد الثانوي: | 240/120 فولت أو حسب الطلب |
تكرار: | 60 هرتز / 50 هرتز | مستوى العزل: | أ / هـ |
ارتفاع درجة الحرارة: | 65 درجة مئوية | يٌطعم: | عقدة |
تسليط الضوء: | محول مثبت على عتبة 240V,50KVA محول مثبت على عتبة,محول مغطى بالزيت مثبت على عتبة |

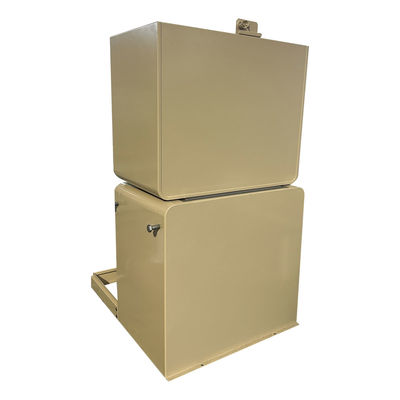

محول مثبت على وسادة أحادية الطور مغمور بالزيت 25KVA/50KVA/75KVA
تلخيص
1) يتم وضع المحولات المثبتة على لوحة أحادية الطور داخل خزانة ذات أبواب وأقفال، وعادة ما تكون موجودة في الهواء الطلق.يتم تصنيع هذه المحولات بتقديرات تتراوح بين 25-250 كيلو فولت أمبير.
2) جميع محولات التوزيع هذه معزولة بالزيت، ومبردة بالزيت، ومتوفرة في حلقة أو تغذية شعاعية، وهي أمامية ميتة
3) تأتي هذه المحولات في تكوينين أساسيين للشعاع والتغذية الحلقية، والتي يتم اختيارها بناءً على نوع الدائرة التي سيتم تركيب المحولات عليها.
تخصيص
محول مثبت على لوحة أحادية الطور 25kva-500kva | ||||||
القدرة القصوى المقدرة (كيلو فولت أمبير) | عالي | الجهد المنخفض (ت) | رمز الاتصال | معيار | مقاومة ماس كهربائى (٪) | كفاءة |
الجهد (الخامس) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0، II6 | IEEE/ANSI/DOE | 1.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
ميزة
1) يتجاوز طلاء خزان المحولات المثبت على لوحة أحادية الطور C57،12.8 وC57،12.29.الامتثال الكامل لمعايير سلامة العلبة IEEE C57.12.28.

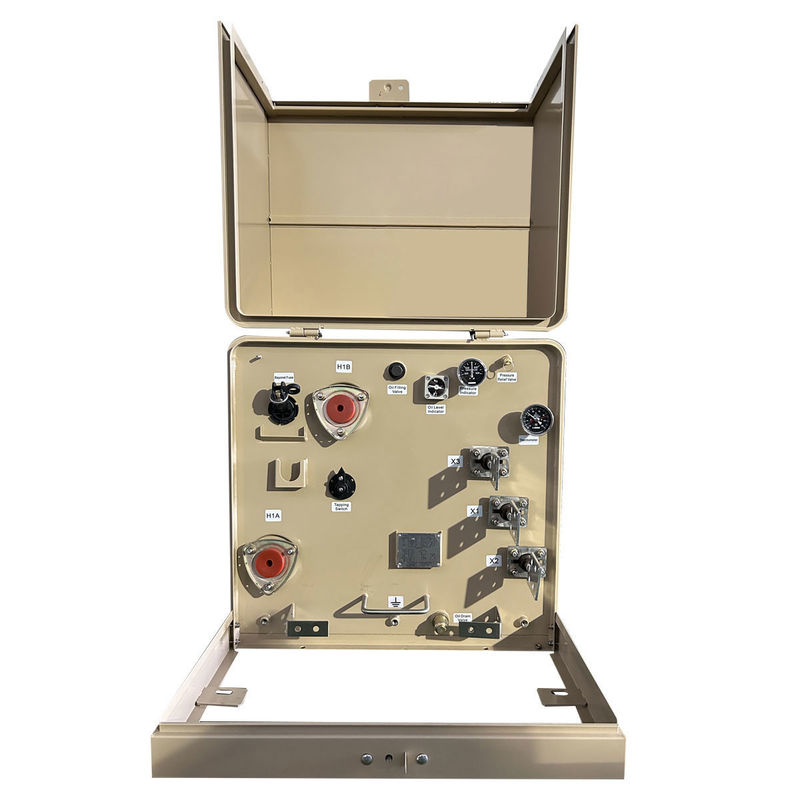

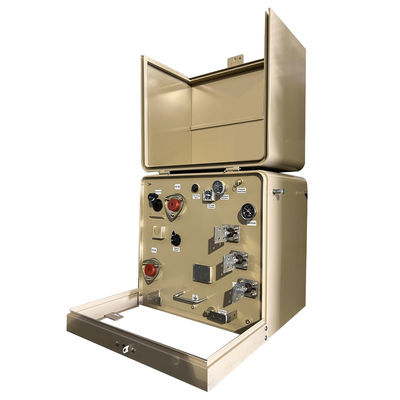

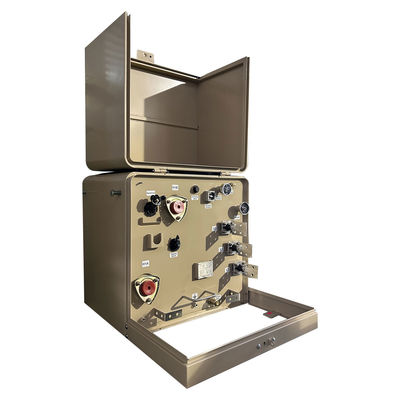

2) بئران جلبة عالميتان عاليتا الجهد مثبتتان خارجيًا لتشغيل تغذية الحلقة أو بئر جلبة مثبتة خارجيًا لتشغيل التغذية الشعاعية.
3) ثلاث بطانات منخفضة الجهد مثبتة خارجيًا مع مسامير نحاسية ملولبة، بما في ذلك طرف محايد معزول بالكامل مع حزام أرضي قابل للإزالة.
4) يتصاعد جلبة منقوشة.الجزء السفلي من حجرة الزيت مجوف.
5) أحكام رفع الفولاذ المقاوم للصدأ الملولبة والمثبتة على السطح.
6) جهاز تخفيف الضغط التلقائي.
7) زيت معدني من الدرجة الكهربائية مع مثبط الأكسدة.
8) غطاء محرك السيارة قابل للإزالة مع دبابيس وبراميل مفصلية من الفولاذ المقاوم للصدأ مقاومة للتآكل، وغطاء من الفولاذ الطري وعتبة قابلة للفصل مثبتة بأجهزة من الفولاذ المقاوم للصدأ، وقوس تثبيت ملحق اللوحة الأمامية.
9) الأسطح العلوية المقببة على غطاء المحرك وحجرة الزيت لمنع احتباس الماء.
10) تعبئة الزيت/قابس مستوى الزيت؛راس ساحبة زيت؛أحكام تأريض الخزان.
11) مجموعة قفل مقاومة للتآكل مع مسمار أمان برأس خماسي أسير، وصمولة عائمة وتوفير قفل.
عملية الإنتاج
التعليمات
1. س: هل يمكنني الحصول على عينة من الطلب؟
ج: نعم، نحن نرحب عينة من أجل اختبار والتحقق من الجودة.
2. س: ما هي المهلة الزمنية؟
ج: وقت الإنتاج الضخم 15-25 يوما.
3. س: ما هي مدة الضمان؟
ج: 24 شهرًا من B/L.إذا كانت هناك أي مشاكل في الملحقات، فما عليك سوى تقديم صور الملحقات التالفة، وسنقدم لك خدمة مجانية.وفقًا لعدد المنتجات، سوف نقدم الملحقات التي تتلف بسهولة مجانًا.يمكننا أيضًا تقديم الدعم الفني إذا كنت بحاجة.
4. س: هل OEM / ODM متاح؟
ج: نعم إنه كذلك!نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
أ.لون مخصص ووظيفة خاصة.
ب.صندوق مخصص.
ج.طباعة شعار العميل.
د.أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في مرحلة الإنتاج.يجب تأكيد الخدمات المخصصة المذكورة أعلاه قبل الإنتاج.
5. س: كيفية التحكم في جودة المنتجات؟
ج: تمتلك شركتنا التكنولوجيا الأساسية ، وجميع أنواع المنتجات حاصلة على شهادة CE.لدينا مهندسين محترفين.يُطلب من العمال بشكل صارم تصنيع المنتجات وفقًا للرسومات.كل عملية لديها مدربين فنيين. سيقوم مشرفو مراقبة الجودة بفحص الإنتاج بانتظام.سوف نقوم بإجراء اختبارات أداء المنتجات أثناء الإنتاج، واختبارات الجودة الشاملة عند اكتمال المنتجات.
