| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-167/15 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | تي/تي |

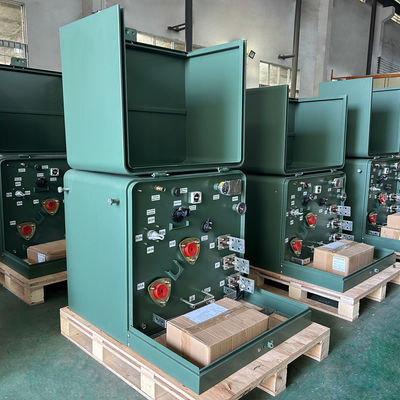

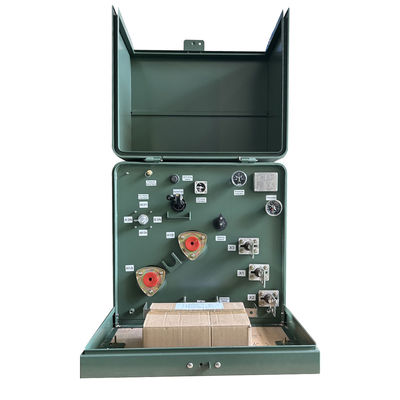

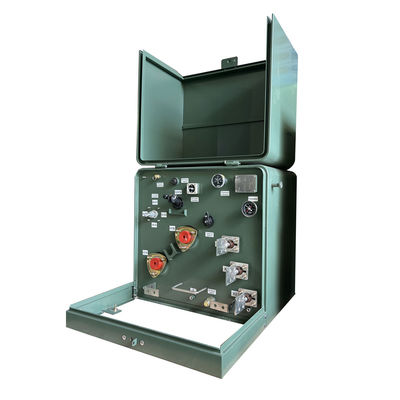

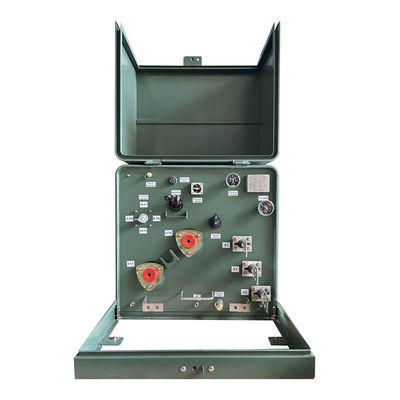

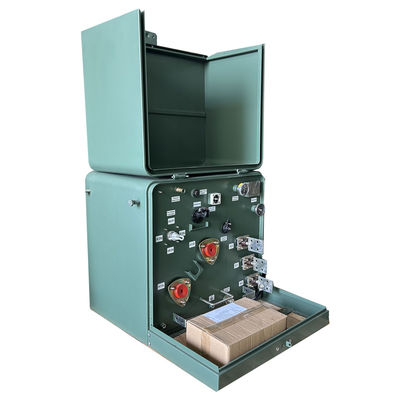

167KVA زيت غارق واحد المرحلة منصة مثبتة المحول 12.47Kv
ملخص
المحول المثبت على علبة مرحلة واحدة هو محول توزيع غارق في الزيت. تم تصميم المحول التقليدي في غلاف من نوع الصندوق.ضوضاء منخفضة، انخفاض الخسارة والسلامة والموثوقية. وهو يستخدم على نطاق واسع في الأحياء السكنية والمراكز التجارية والمستشفيات والحدائق والمدارس، الخ.متوفرة في حلقة أو تغذية شعاعية، ومتواضعة، تلبي أو تتجاوز معايير ANSI / CSA / IEEE.
البيانات الرئيسية
| نوع المحول | صلبة، من النوع II |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 167 كيلوواط |
| مجموعة المتجه | II6 |
| الجهد الأولي | 12470GrdY/7200 |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الجهد الثانوي | 240 فولت/120 (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| تغيير الضغط | 5-الموقف تغيير الصنبور، العصا الساخنة قابلة للعمل |
| عائق | 30.5% نموذجية |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| وزن السائل (الزيت) * | 727.51 باوند |
| مادة التلف | النحاس |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 55 ديبا |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| الأبعاد* | 55.12''-W x 45.67''-D x 33.07''-H |
| الوزن الإجمالي (المليء بالسائل) * | 2976.19 باوند |
| الكفاءة | 99.10٪ |
| لا فقدان الحمل (في واط) * | +/- 425 واط |
| خسارة الحمل (بواط) * | +/- 1,733 واط |
السمة
1) طلاء خزان المحول المثبت على منصة واحدة يزيد عن C57 ،12.8 و C5712.29الامتثال الكامل لمعيار IEEE C5712.28 معايير سلامة الحجرة
2) اثنين من الآبار العالمية عالية الجهد المشددة خارجياً للعمل في الحلقة أو آبار واحدة مشددة خارجياً للعمل في الحلقة الشعاعية.
3) ثلاثة أجهزة التشغيل المنخفضة الجهد المشددة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة.
4) أجهزة التثبيت في البوشينغ؛ الجزء السفلي من حجرة الزيت.
5) أجهزة رفع من الفولاذ المقاوم للصدأ ذات الخيوط والتي يتم تركيبها بالسلسلة.
6) جهاز تخفيف الضغط التلقائي.
7) زيت معدني من نوع الكهرباء مع مثبط أكسدة.
8) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الفولاذ المقاوم للصدأ.
9) أسطح فوقية مغطاة على غطاء الغطاء و حجرة الزيت لمنع احتباس المياه
10) سدادة ملء الزيت/سدادة مستوى الزيت؛ سدادة تصريف الزيت؛ أحكام ترسانة الخزان.
11) تجمع قفل مقاوم للتآكل مع مخرط أمان مع رأس خمسية مقيدة ، ومحبة عائمة وإعداد قفل.
المواصفات
| 25kva-500kva محول من مرحلة واحدة مثبت على عتبة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الرسم
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
