تصنيف القدرة: | 150 كيلو فولت أمبير | الفولتية الأولية: | 13800 فولت أو Customeizd |
---|---|---|---|
الجهد الثانوي: | 208 فولت | تكرار: | 50 هرتز/60 هرتز |
طريقة التبريد: | ONAN / KNAN | الجهد المعاوقة: | 4.5٪ |
نوع تغذية المحولات: | تغذية حلقة | تصنيف العزل: | عزل من الفئة E - 120 درجة مئوية، 248 درجة فهرنهايت |
تسليط الضوء: | 150KVA محول الكهربائي المرفق,المحول الكهربائي 13.8 كيلو فولت,المحول الكهربائي المغمور بالزيت,Pad Mount Electrical Transformer 13.8KV,Oil Immersed Electrical Transformer |

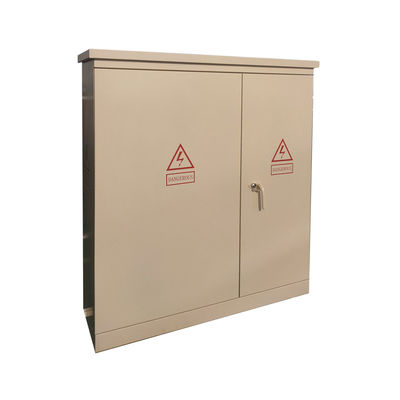

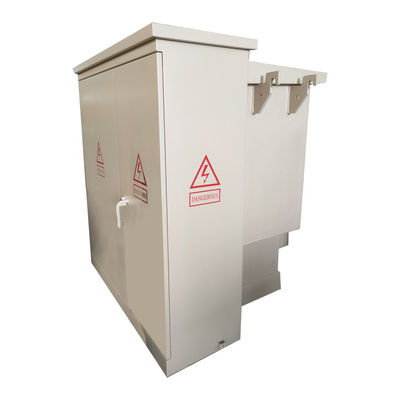

150 كيلو فولت ثلاثي المراحل منصة تركيب المحول الكهربائي زيت غمر 13.8 كيلو فولت
السمة

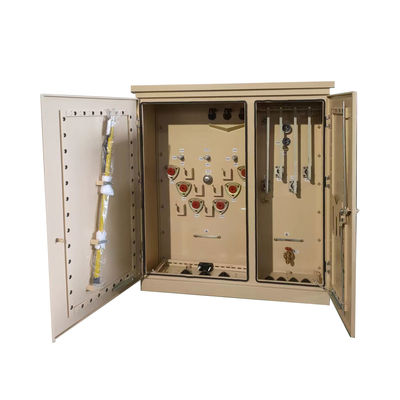

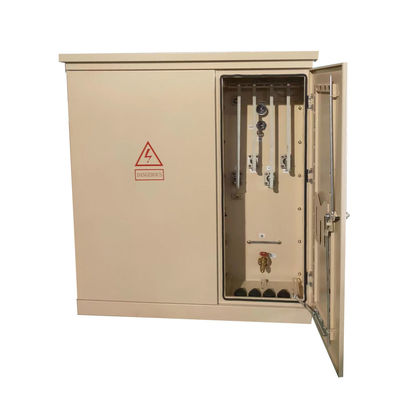

1. الاتصال النهائي
1) يتم توصيل كابلات الطاقة الأساسية بموصلات الكوع.
2) الآبار المشددة خارجياً مع إدخالات وقف الحمل.
3) أجهزة الكسر المتكاملة أو غير الكسر المتكامل.
4) الإنهاء الثانوي تتوفر أجهزة إغلاق مشددة خارجياً مع أدوات NEMA ذات 4 ثقوب، 6 ثقوب، 8 ثقوب، 10 ثقوب أو 12 ثقوب.
2جهاز حماية
1) مصابيح البهام مصابيح الحد من التيار الجزئي.
2) جهاز تخفيف الضغط التلقائي.
3) مقياس مستوى النفط.
4) مقياس درجة حرارة الزيت.
5) مقياس الفراغ للضغط.
6) صمام تصريف مع عينة.
7)فئة التوزيع، معدات إيقاف أكسيد المعادن، 3-36 كيلو فولت.
8)فئة التوزيع، مصابيح الصمام، 3-27 كيلو فولت.
3التبديل الأساسي
1) 5-الموقف تغيير الضربة.
2)4 وضع مفتاح وقف الحمل، يمكن تشغيله على عصا ساخنة ويسمح بالمرونة في الإصلاح والصيانة.
البيانات الرئيسية
نوع المحول | علبة مثبتة، من النوع المقصور |
تكوين المحول | وسادة مملوءة بالسائل مثبتة |
المرحلة | ثلاث مراحل |
السعة | 150 كيلوواط |
مجموعة المتجه | DYN1 |
الجهد الأولي | 13800 فولت |
فئة الجهد الأساسي | فئة 15 كيلو فولت |
الجهد الثانوي | 208Y/120 |
البيانات الثانوية | 30 كيلو فولت |
التكرار | 60 هرتز |
ارتفاع درجة الحرارة | 65 درجة مئوية |
تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
فئة التبريد | KNAN؛ التبريد الذاتي |
تغيير الضغط | 5-موضع مبدل الضغط |
عائق (نموذجي) | 1.2-6.0% نموذجي |
مادة التلف | النحاس |
تصنيف درجة حرارة البيئة | 40 درجة مئوية |
مستوى الصوت | 55 ديبا |
الكفاءة % | 99.10٪ |
المواصفات
البيانات التكنولوجية للمحول الثلاثي المرحلي | |||||||
السعة المسموح بها | الخسارة | البعد ((ملم) | الوزن ((كجم) | ||||
خسارة بدون حمولة ((W)) | الخسارة أثناء الحمل | W | د | هـ | وزن الزيت (L) | الوزن الإجمالي (كغ) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
