مرحلة: | على مرحلة واحدة | النوع: | مثبتة على الوسادة، مقصورة |
---|---|---|---|
تكرار: | 50 هرتز/60 هرتز | الجهد المعاوقة: | ≤4.5٪ |
فئة العزل: | ه | تصنيف القدرة: | 167KVA أو تخصيص |
لف المواد: | نحاس | الكفاءة: | 99.10٪ |
تسليط الضوء: | المحول المثبت على منصة 1 مرحلة,12.4kv محول مثبت على عتبة,167kva المحول المغمور بالزيت,12.4kv Pad Mounted Transformer,167kva Oil Immersed Transformer |

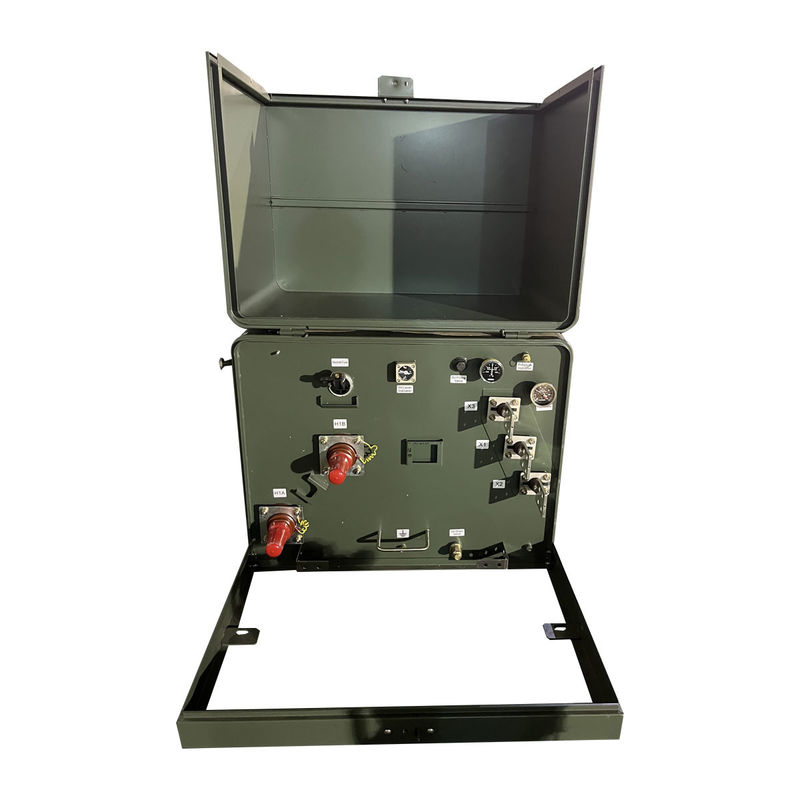

15KVA 50KVA 100 KVA 167KVA 1 مرحلة منصة تركيب محول زيت غمر 12.4KV
ملخص
1) يتم وضع المحولات المثبتة على علبة واحدة في خزانة مع أبواب وأقفال، عادة ما تكون في الهواء الطلق. يتم تصميم هذه المحولات بمعدلات من 15-250 kVA.
2) جميع محولات التوزيع هذه معزولة بالزيت، ومبردة بالنفط، متوفرة في الحلقة أو التغذية الشعاعية، وهي ميتة الجبهة
3)تتوفر هذه المحولات في تكوينينين أساسيين إضافة راديوية و حلقة، والتي يتم اختيارها بناء على نوع الدائرة التي سيتم فيها صل المحولات.
السمة
1) طلاء خزان المحول المثبت على منصة واحدة يزيد عن C57 ،12.8 و C5712.29الامتثال الكامل لمعيار IEEE C5712.28 معايير سلامة الحجرة
2) اثنين من الآبار العالمية عالية الجهد المشددة خارجياً للعمل في الحلقات أو آبار واحدة مشددة خارجياً للعمل في الإمدادات الشعاعية.
3) ثلاثة أجهزة التشغيل المنخفضة الجهد المشددة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة.
4) أجهزة التثبيت في البوشينغ؛ الجزء السفلي من حجرة الزيت.
5) أجهزة رفع من الفولاذ المقاوم للصدأ المثبتة بالخيوط.
6) جهاز تخفيف الضغط التلقائي.
7) زيت معدني من نوع الكهرباء مع مثبط أكسدة.
8) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الفولاذ المقاوم للصدأ غطاء من الفولاذ الخفيف وعتبة قابلة للإزالة مثبتة بأجهزة الفولاذ المقاوم للصدأ.
9) أسطح فوقية مغطاة على غطاء الغطاء و حجرة الزيت لمنع احتباس المياه
10) سدادة ملء الزيت/سدادة مستوى الزيت؛ سدادة تصريف الزيت؛ أحكام ترسانة الخزان.
11) تجمع قفل مقاوم للتآكل مع مخرط أمان مع رأس خمسية مقيد ، ومحبة عائمة وإعداد قفل.
المواصفات
25kva-500kva محول من مرحلة واحدة مثبت على عتبة | ||||||
القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
الجهد ((v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
الملحقات الاختيارية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
