| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | إس-45 ك |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 1000 مجموعة / شهر |
| مرحلة: | ثلاث مراحل | طريقة التبريد: | ONAN / KNAN |
|---|---|---|---|
| تكرار: | 50 هرتز/60 هرتز | مستوى العزل: | ه |
| سعة: | 45 كيلو فولت أمبير | الجهد الأساسي: | 13200GrdY/7620 |
| الجهد الثانوي: | 208 سنة / 120 | ارتفاع درجة الحرارة: | 65 |
| تسليط الضوء: | محول توزيع الطاقة من نوع الزيت,محول توزيع الطاقة مثبت على عتبة,محول من نوع النفط 45kva,Pad Mounted Power Distribution Transformer,45kva Oil Type Transformer |
||

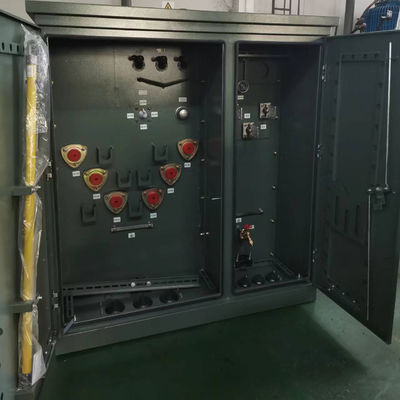

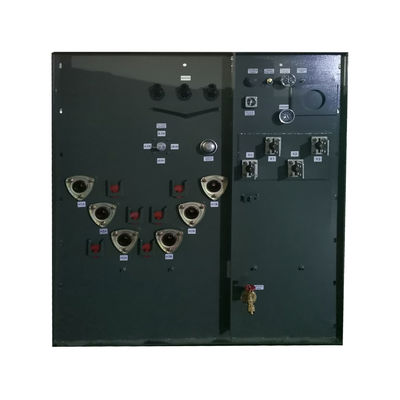

45KVA ثلاثي المراحل منصة تركيب النفط نوع المحول نوع التوزيع المشترك
الأداء
1) لا يوجد خزان تخزين للزيت يتم تقليل ارتفاع المحول،يمكن توفير مساحة التثبيت وتكاليف النقل.
2) يمكن أن تعوض مرونة المبرد المموجة تغير حجم الزيت الناجم عن تغير درجة الحرارة.
3)الصندوق هو خزان المشعاع المموج، ليس لديه وظيفة التبريد فقط ولكن لديه أيضا وظيفة "التنفس".
4) زيت المحول لا يلامس الهواء،الذي يمنع بشكل فعال الأكسجين والماء من غمر المحول مما يؤدي إلى تدهور الأداء (شيخوخة المواد والزيت).
5) هيكل جديد من التلفزيون عالية وانخفاض الجهد، ترتيب معقول لأنبوب الزيت والاتصال الذي يزيد من قدرة القوة الميكانيكية ومكافحة الاختصار.
6)نستخدم حلقات دوامة مع مسار زيت طولي لإنتاج تأثير تبريد أفضل.نحن تحسين الدعم الفعال من الوجه النهائي للحلقة لتعزيز القدرة الكهربائية مكافحة الدائرة القصيرة.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 45 كيلوواط |
| مجموعة المتجه | (إين) |
| الجهد الأولي | 13200GrdY/7620 |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الفازور الرئيسي | الـ (ويي) |
| الجهد الثانوي | 208Y/120 |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق | 4.5٪ |
| تصنيف مفتاح كسر الحمل | 200 آمبر، 15 كيلو فولت |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التوافقي) | K-1 (المعيار) |
| سعة السوائل (الزيت) * | 70 جالون |
| وزن السائل (الزيت) * | 539 باوند |
| مادة التلف | الألومنيوم |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| تصنيف الحجرة | خزانة الأسلاك المقاومة للطقس NEMA 3R، خزانة مغلقة |
| الأبعاد* | 68-W × 39-D × 50-H |
| الوزن الجاف (بدون زيت) * | 663 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 1701 باوند |
| الكفاءة % | 99.00% |
| لا فقدان الحمل (في واط) | +/- 114 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 570W |
| الخسارة الإجمالية للحمل (بالواط) عند 100% | +/- 684W |
المواصفات
| السعة المسموح بها | الخسارة | البعد ((ملم) | الوزن ((كجم) | ||||
| خسارة بدون حمولة ((W)) | الخسارة أثناء الحمل | W | د | هـ | وزن الزيت (L) | الوزن الإجمالي (كغ) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
اختبارات المصنع
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
