مرحلة: | على مرحلة واحدة | سعة: | 10-500 كيلوواط |
---|---|---|---|
طريقة التبريد: | ONAN / KNAN | تكرار: | 50 هرتز/60 هرتز |
الجهد الأساسي: | 34500GrdY/19920 أو مخصص | الجهد الثانوي: | 120/240 فولت أو مخصصة |
معاوقة: | 10.0-4.5% | فئة العزل: | A/F |
تسليط الضوء: | محول واحد المرحلة 34.5kv,167Kva محول القاعدة القطب,محول ONAN أحادي المرحلة,167Kva Pole Mount Transformer,ONAN Single Phase Transformer |

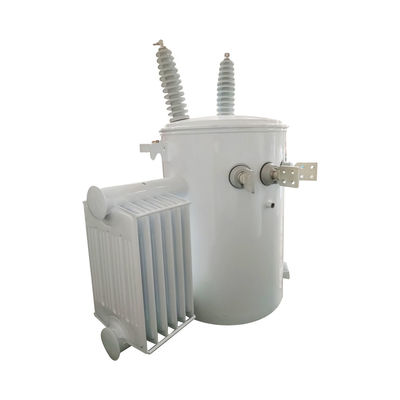

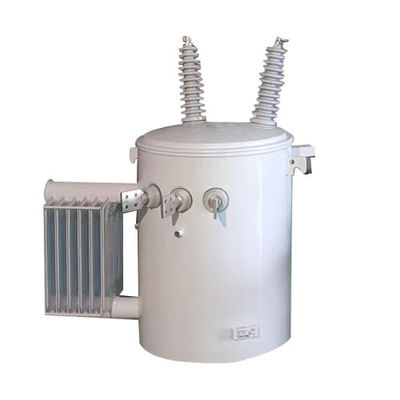

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva قطب التوزيع المتجه من مرحلة واحدة 34.5kv إلى 240v
الخصائص الهيكلية
1أغطية الخزان لديها أجهزة البورسلين عالية الجهد والتي تأتي مع محطات الحلقات، والتي يمكن أن تستوعب إما كابلات الألومنيوم أو النحاس.
2الهيكل الدائري للخياطة من غطاء الخزان يضمن توزيع التوتر حتى والختم الموثوق به.
3المسامير الحلقية على جدار الخزان تعمل كحافظة منخفضة الجهد ومحطة وهي مغلفة بالقصدير.
4هذا العنصر يأتي مع صمام تخفيف الضغط الذي هو قادر على الختم الذاتي.
5وفقًا لمعايير ANSI ، فإن خطافات تعليق المحول في الجزء العلوي والسفلي تتوافق.
6المحطة الأرضية على الخزان هي محطة الأرضية الحلقة.
المواصفات
البيانات التكنولوجية للمحول التوزيعي ذو القطب الواحد المرحلي | ||||||||
الطاقة (KVA) | الجهد العالي (V) | الجهد المنخفض (V) | الخسارة ((W) | البعد ((ملم) | الوزن | |||
خسارة بدون حمولة | الخسارة أثناء الحمل | W | د | هـ | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 أو غيرها | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
خصائص الأداء
1تستخدم المنتجات على نطاق واسع في نقل الطاقة وتوزيع شبكات الطاقة الصناعية والزراعية.
2يتم تصنيع جوهر الحديد من ورقة السيليكون الفولاذية المطاطية باردة ذات التوصيل العالي للمغناطيسية ويتبنى هيكل لوحة سحب ، بحيث يكون مسارها المغناطيسي قصيرًا ، والخسائر ومستوى الضوضاء منخفض.
3يتم اعتماد سلك الضغط للفول لذلك الخسائر منخفضة ولديها قدرة جيدة على تحمل الدائرة القصيرة.
4خزان الزيت من نوع الجرس مع هيكل من نوع لوحة مطوية كاملة ، مع ظاهرة خارجية ممتازة وسهلة الصيانة.
الملحقات الاختيارية
1- إيقاف الطاقة
2الرابط الوقائي
3مصدر الحد من التيار
4مقطّع دوائر منخفض الجهد
a. نظام التحكم في الطوارئ لقطع الدوائر
ضوء الإشارة
5(بـ (بـروتيكتو كومبو
6. اضغط على تغيير
7. محول مزدوج الجهد
8. تخفيف ضغط الخزان
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
