| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | د-50/13 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 1000 مجموعة / شهر |
| سعة: | متوفر من 10 كيلو فولت أمبير إلى 500 كيلو فولت أمبير | طريقة التبريد: | ONAN / KNAN |
|---|---|---|---|
| تكرار: | 50 هرتز/60 هرتز | الجهد المعاوقة: | ≤4٪ |
| الجهد الأساسي: | 13200GrdY/7620 | الجهد الثانوي: | 120/240 فولت |
| ارتفاع درجة الحرارة: | 65 درجة مئوية | لف المواد: | نحاس |
| تسليط الضوء: | محولات توزيع النوع النفطي 50kva,محولات توزيع النوع النفطي 13.2kV,محولات التوزيع المثبتة على القطب,Oil Type Distribution Transformers 13.2kV,Pole Mounted Distribution Transformers |
||

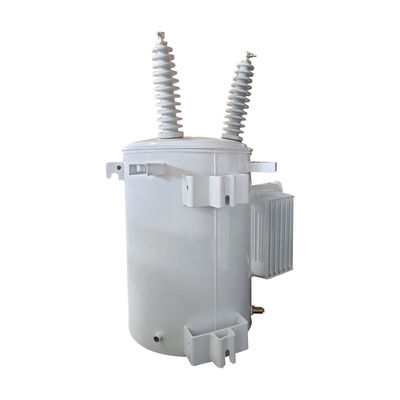

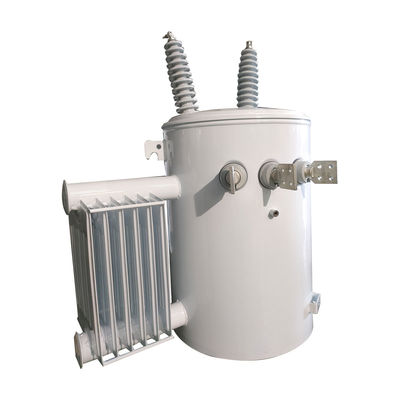

محولات توزيع النفط من النوع 50kV خطوة إلى أسفل 13.2kV
البيانات الرئيسية
| 13مواصفات المحولات المثبتة على القطب 2kV 50 kVA | |||
| كفاءة الطاقة | ANSI C5712 | لا فقدان للحمل | 160 واط |
| المعيار | (إي إي إي سي 57)12.20 | على خسارة الحمل | 520 واط |
| تصنيف الطاقة | 50 كيلو إف آي | الخسارة الكلية | 680 واط |
| التوتر HV | 13.8كيلو فولت | التكرار | 60 هرتز |
| التوتر LV | 120/240 فولت | المجموعة المتجهة | 6 |
| HV BIL | 95كيلو فولت | اللون | الرمادي |
| LV BIL | 30كيلو فولت | الخزانات والملحقات | 185 كجم |
| الطول | 610 ملم | وزن الزيت | 75 كجم |
| العرض | 710 ملم | الوزن الإجمالي | 320 كجم |
| الطول | 1000ملم | عائق | 2.40٪ |
| القطبية | مادة مضافة | حلقات HV LV | النحاس |
خصائص الأداء
المحولات المثبتة على القطب أحادية المرحلة أصغر بسبب احتياجات توزيع الطاقة المختلفة وخصائص الحمل مقارنة مع المحولات ثلاثية المرحلة. يتأثر الحجم بالقدرة والخسائر ،مع محولات ذات سعة أعلى تتطلب أبعاد أكبر لاستيعاب المكونات وآليات التبريدتقليل الخسائر لنقل الطاقة بكفاءة يؤثر على الحجم الفعلي. في نهاية المطاف يتم تحديد حجم المحول من خلال تكوين المراحل، وقدرة الطاقة، متطلبات الكفاءة،والخسائر المرتبطة بهاهذه العوامل تشكل التصميم الأمثل لضمان توزيع الطاقة الموثوق به.
تتفاوت أحجام المحولات ذات المرحلة الواحدة المثبتة على القطب على أساس طاقة الطاقة ، عادة ما تتراوح بين 10 كيلو فاي إلى 333 كيلو فاي. تؤثر الأبعاد الفيزيائية على عوامل مثل نوع العزل ،طريقة التبريد، ومتطلبات التصميم الخاصة.
المواصفات
| البيانات التكنولوجية للمحول التوزيعي ذو القطب الواحد المرحلي | ||||||||
| الطاقة (KVA) | الجهد العالي (V) | الجهد المنخفض (V) | الخسارة ((W) | البعد ((ملم) | الوزن | |||
| خسارة بدون حمولة | الخسارة أثناء الحمل | W | د | هـ | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 أو غيرها | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
