| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-15/12 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | تي/تي |

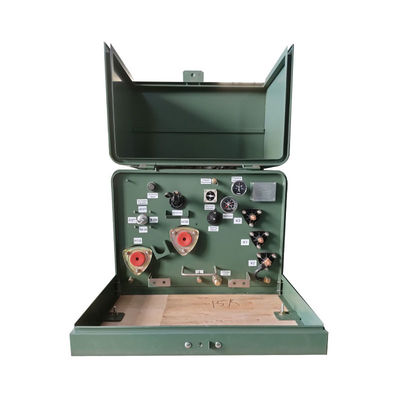

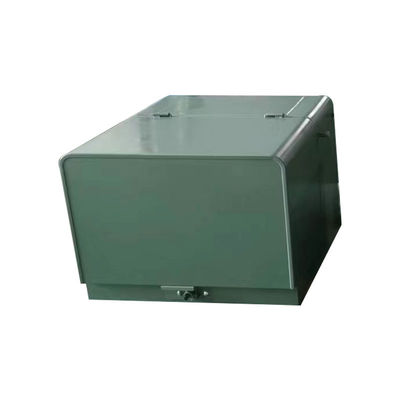

1 منصة مرحلة مثبتة 15kva نوع التغذية الحلقة المحول 34.5kv 13.2kv 7.6 Kv
وصف المنتج
ملخص
المحول المثبت على علبة مرحلة واحدة هو محول توزيع غارق في الزيت. تم تصميم المحول التقليدي في غلاف من نوع الصندوق.ضوضاء منخفضة، انخفاض الخسارة والسلامة والموثوقية. وهو يستخدم على نطاق واسع في الأحياء السكنية والمراكز التجارية والمستشفيات والحدائق والمدارس، الخ.متوفرة في حلقة أو تغذية شعاعية، ومتواضعة، تلبي أو تتجاوز معايير ANSI / CSA / IEEE.
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
الخصائص القياسية
1) طلاء خزان المحول المثبت على منصة واحدة يزيد عن C57 ،12.8 و C5712.29الامتثال الكامل لمعيار IEEE C5712.28 معايير سلامة الحجرة
2) اثنين من الآبار العالمية عالية الجهد المشددة خارجياً للعمل في الحلقة أو آبار واحدة مشددة خارجياً للعمل في الحلقة الشعاعية.
3) ثلاثة أجهزة التشغيل المنخفضة الجهد المشددة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة.
4) أجهزة التثبيت في البوشينغ؛ الجزء السفلي من حجرة الزيت.
5) أجهزة رفع من الفولاذ المقاوم للصدأ ذات الخيوط والتي يتم تركيبها بالسلسلة.
6) جهاز تخفيف الضغط التلقائي.
7) زيت معدني من نوع الكهرباء مع مثبط أكسدة.
8) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الفولاذ المقاوم للصدأ.
9) أسطح فوقية مغطاة على غطاء الغطاء و حجرة الزيت لمنع احتباس المياه
10) سدادة ملء الزيت/سدادة مستوى الزيت؛ سدادة تصريف الزيت؛ أحكام ترسانة الخزان.
11) تجمع قفل مقاوم للتآكل مع مخرط أمان مع رأس خمسية مقيدة ، ومحبة عائمة وإعداد قفل.
الملحقات الاختيارية

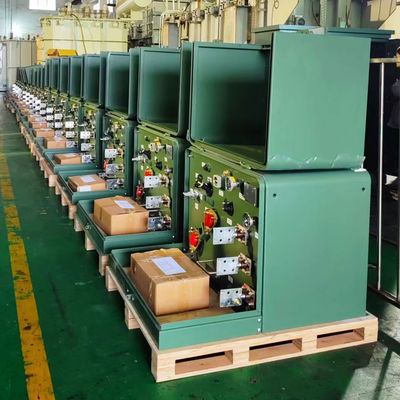

عملية الإنتاج
|
|
| اسم العلامة التجارية |
| رقم الطراز: |
| الـ MOQ: |
| السعر: |
| تفاصيل العبوة: |
| شروط الدفع: |
نوع الزيت 13.2kv 480V محول ثانوي من مرحلة واحدة 250kVA
وصف المنتج
1) المحطة الفرعية للمحولات المشتركة، أعلى الخزانة مع صفيحة الفولاذ عقدة صوف الصخور الهيكل الذي لديه قناة تهوية،يمكن أن تقلل من الإشعاع الشمسي بفعالية وضمان تبديد الحرارة.
2) سطح قشرة الخزانة بأكملها يرمي البرايمر الخاص والطلاء الذي لديه قدرة قوية مضادة للتآكل.
3) يمكن تقسيم الجزء الداخلي إلى غرفة عالية الجهد وغرفة المحول وغرفة منخفضة الجهد على التوالي.أيضا يتم تجهيزها مع جهاز العادم التلقائي التحكم في درجة الحرارة لضمان نطاق الحرارة.
4) كل وحدة لديها نظام تحكم لا تشوبه شائبة، وعرض مشحون ونظام الإضاءة.
5)معدات الأجهزة تتوافق مع متطلبات حماية IP33، لديها تصميم معقول،بنية وتكنولوجيا،بجودة جيدة وصيانة سهلة.
معايير المنتج
| 25kva-500kva محول من مرحلة واحدة مثبت على عتبة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 25 | 4160 7200 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
السمة
• تلبي أو تتجاوز معايير ANSI® و IEEE® و NEMA®
• تلبي معيار كفاءة الطاقة 10 CFR جزء 431 لمحولات التوزيع
• طلاء الخزان يتجاوز IEEE Std C57.12.28TM-2005 و IEEE Std C57.12المعايير.29TM-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
• الامتثال الكامل لمعيار IEEE C57.12متطلبات سلامة الحجرة في المعيار.28TM-2005
• لوحة اسم محفورة بالليزر
• أحكام رفع الفولاذ المقاوم للصدأ
• أحكام تربط الخزان
• جهاز تخفيف الضغط التلقائي
• الزيت المعدني الكهربائي
• باب معلّق بمسامير وبراميل من الفولاذ المقاوم للصدأ
• جيب قفل عائم لسهولة الموازنة
• قفل الباب من الفولاذ المقاوم للصدأ
• إعدادات ملء وتصريف الزيت
• عتبة قابلة للإزالة
• غطاء خزان مقبّب
• آبار البوشينغ عالية الجهد - 200 A
تصميم المنتج
الملحقات
• تحطيم الحمولة في الموقف الرابع
• عدة فولتات أو صنابير
• مفاتيح متعددة الجهد أو مفاتيح تغيير المفاتيح للعمل الآمن
• خزان الفولاذ المقاوم للصدأ، قاع الخزان، عتبة، باب، و/أو أجهزة
• أدوات مختلفة ومنتهيات متوفرة للدبابيس الثانوية
• إدراجات البوشينغ عالية الجهد
• موصلات الأرض
• أجزاء واحدة من أجهزة الكهرباء العالية
• سائل EnvirotempTM FR3TM
• مفاتيح وقف الحمل
• صمام الصرف / عينة
• مقياس الفراغ للضغط
• مقياس مستوى السائل
• مقياس الحرارة
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
