| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | د-100/12 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 1000 مجموعة / شهر |
| سعة: | 100 كيلو فولت أمبير | الجهد الأساسي: | 12.47kv 13.2kv 13.8kv 19.92kv 24.94kv 34.5kv |
|---|---|---|---|
| الجهد الثانوي: | 120 فولت / 240 فولت / 480 فولت | تكرار: | 50 هرتز/60 هرتز |
| ارتفاع درجة الحرارة: | 65 درجة مئوية | نظام التبريد: | ONAN / KNAN |
| نوع تغذية المحولات: | تغذية حلقة | مرحلة: | العازب |
| تسليط الضوء: | المحول المثبت على المنصة 100kVA,محول مثبت على علبة النفط,محول نوع النفط ONAN 240 فولت,Oil Type Pad Mounted Transformer,ONAN Oil Type Transformer 240V |
||

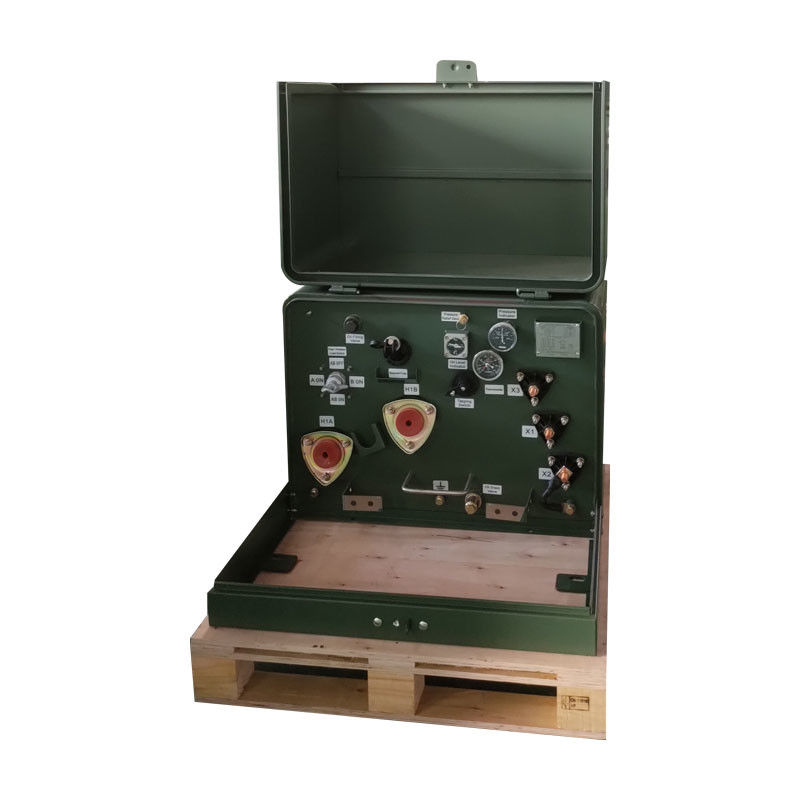

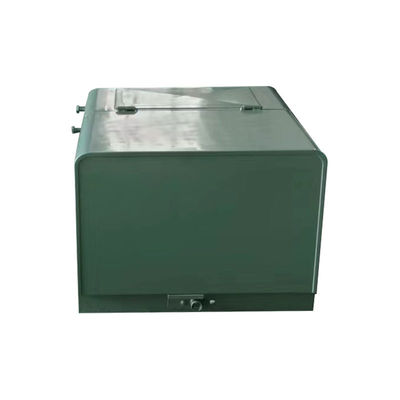

100kVA النوع النفطي 12470V 240V محول ثانوي من مرحلة واحدة مثبتة على علبة
وصف المنتج
المحول المثبت على علبة مرحلة واحدة هو محول توزيع غارق في الزيت. تم تصميم المحول التقليدي في غلاف من نوع الصندوق.ضوضاء منخفضة، انخفاض الخسارة والسلامة والموثوقية. وهو يستخدم على نطاق واسع في الأحياء السكنية والمراكز التجارية والمستشفيات والحدائق والمدارس، الخ.متوفرة في حلقة أو تغذية شعاعية، ومتواضعة، تلبي أو تتجاوز معايير ANSI / CSA / IEEE.
معايير المنتج
| المحول المثبت على عتبة من مرحلة واحدة المواصفات | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
تصميم المنتج
السمة
1) غطاء خزان المحول المثبت على منصة واحدة يتجاوز C57 ،12.8 و C5712.29الامتثال الكامل لمعيار IEEE C5712.28 معايير سلامة الحجرة
2) اثنين من الآبار العالمية عالية الجهد المشددة خارجياً للعمل في التغذية الحلزونية أو آبار واحدة مشددة خارجياً للعمل في التغذية الشعاعية
3) ثلاثة أجهزة التشغيل منخفضة الجهد مقبضة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة.
4) أقواس البوشينغ المثبتة؛ الجزء السفلي من حجرة الزيت المتدلية.
5) أجهزة رفع الفولاذ المقاوم للصدأ المزودة بالخيوط.
6) جهاز تخفيف الضغط التلقائي.
7) زيت معدني كهربائي مع مثبط أكسدة.
8) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الفولاذ المقاوم للصدأ غطاء من الفولاذ الخفيف وعتبة قابلة للإزالة مثبتة بأجهزة الفولاذ المقاوم للصدأ.
9) أسطح فوقية مقبّرة على غطاء الغطاء والزيت لمنع احتباس المياه
10) مغلق ملء الزيت / مستوى الزيت ؛ مغلق تصريف الزيت ؛ أحكام ترسانة الخزان.
11) تجمع قفل مقاوم للتآكل مع مخرط أمان عقيم مقيد ، ومحبة عائمة وتوفير قفل.
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
