سعة: | 167 كيلو فولت أمبير | الجهد الأساسي: | 12470GrdY / 7200 |
---|---|---|---|
الجهد الثانوي: | 240/120 فولت | التكرار: | 50 هرتز/60 هرتز |
تصنيف العزل: | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت | نظام التبريد: | ONAN / KNAN |
مستوى الصوت: | 55 ديسيبل | الكفاءة: | ≥ 99.10 |
تسليط الضوء: | محول توزيع 167 كيلوواط مثبت على منصة,محول التوزيع المثبت على منصة DOE,محول نوع الزيت 240 فولت,DOE Pad Mounted Distribution Transformer,240v Oil Type Transformer |

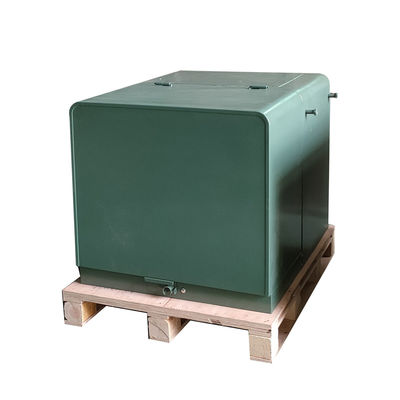

167Kva محول توزيع واحد المرحلة مثبت على منصة 12470v إلى 240v معيار IEEE ANSI DOE
وصف المنتج
معدات عملية متفوقة، يحدد اختيار المواد والتصنيع الفعال، مما يجعل المحول لديه حجم صغير، وزنا خفيفا، انخفاض الخسارة، انخفاض التفريغ الجزئي،خصائص الضوضاء المنخفضة.
جودة المنتج متفوقة، توفير الطاقة وحماية البيئة. التثبيت والصيانة السهلة، التشغيل الموثوق به وتخفيض فعال لتكاليف تشغيل المنتجات.
المواصفات
المحول المثبت على عتبة من مرحلة واحدة المواصفات | ||||||||
التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
(kVA) | (ملم) | (ملم) | (ملم) | |||||
15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
رسومات التصميم
السمة

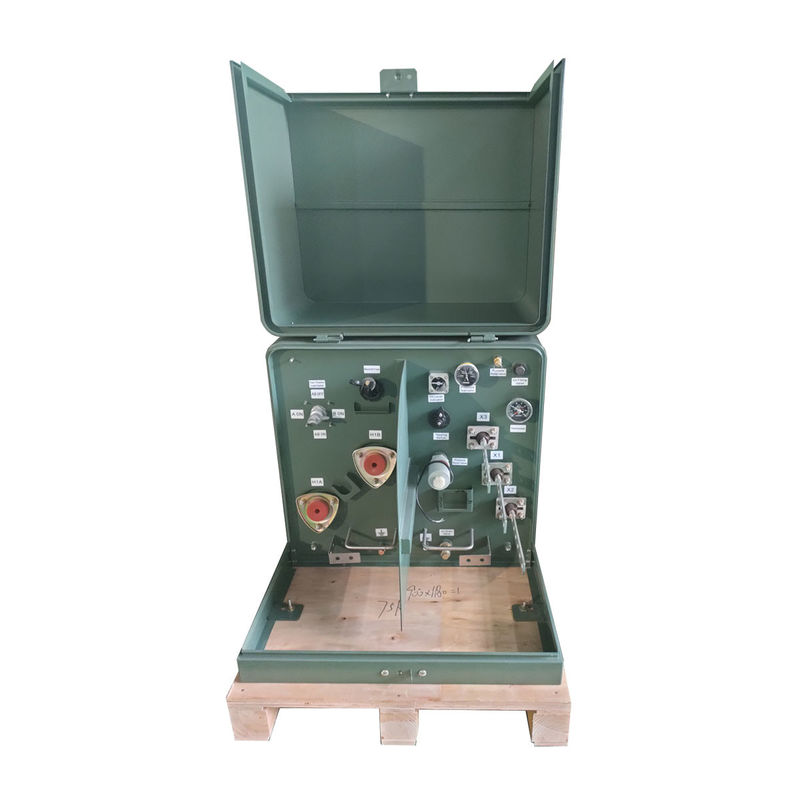

1) غطاء خزان المحول المثبت على منصة واحدة يتجاوز C57 ،12.8 و C5712.29الامتثال الكامل لمعيار IEEE C5712.28 معايير سلامة الحجرة
2) اثنين من الآبار العالمية عالية الجهد المشددة خارجياً للعمل في التغذية الحلزونية أو آبار واحدة مشددة خارجياً للعمل في التغذية الشعاعية
3) ثلاثة أجهزة التشغيل منخفضة الجهد مقبضة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة.
4) أقواس البوشينغ المثبتة؛ الجزء السفلي من حجرة الزيت المتدلية.
5) أجهزة رفع الفولاذ المقاوم للصدأ المزودة بالخيوط.
6) جهاز تخفيف الضغط التلقائي.
7) زيت معدني كهربائي مع مثبط أكسدة.
8) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الفولاذ المقاوم للصدأ غطاء من الفولاذ الخفيف وعتبة قابلة للإزالة مثبتة بأجهزة الفولاذ المقاوم للصدأ.
9) أسطح فوقية مقبّرة على غطاء الغطاء والزيت لمنع احتباس المياه
10) مغلق ملء الزيت / مستوى الزيت ؛ مغلق تصريف الزيت ؛ أحكام ترسانة الخزان.
11) تجمع قفل مقاوم للتآكل مع مخرط أمان عقيم مقيد ، ومحبة عائمة وتوفير قفل.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
