السعة: | 75 كيلو فولت أمبير | الجهد الأساسي: | 13200GrdY/7620 |
---|---|---|---|
الجهد الثانوي: | 240/120 فولت | التكرار: | 50 هرتز/60 هرتز |
نظام التبريد: | ONAN / KNAN | المعيار: | IEEE ANSI DOE |
مادة التلف: | النحاس/الألومنيوم | مجموعة المتجهات: | II0/II6 |
تسليط الضوء: | محول طاقة 75kVA,محول الطاقة المثبت على العجلة Fr3,محول نوع الزيت 240 فولت,Pad Mounted Power Transformer Fr3,Oil Type Transformer 240v |

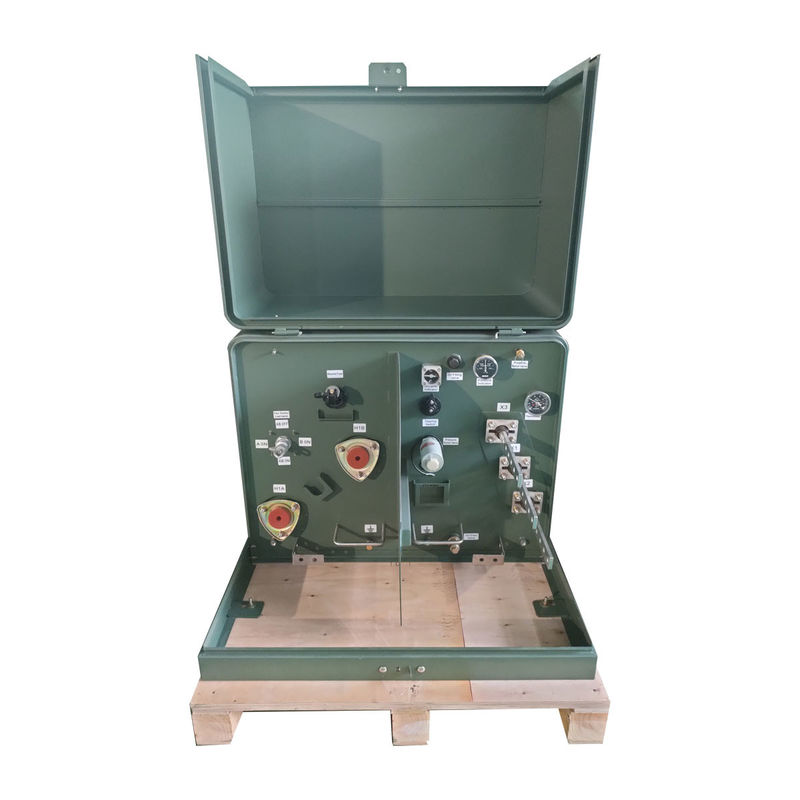

75kva عازل الطاقة المثبت على عازل الطاقة واحد Fr3 زيت مملوء 13200v إلى 240v
الهيكل
بيانات تقنية
المحول المثبت على عتبة من مرحلة واحدة المواصفات | ||||||||
التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
(kVA) | (ملم) | (ملم) | (ملم) | |||||
15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
رسومات التصميم
السمة
■نظام الجودة معتمد بمعايير ISO 9001
■ تلبي أو تتجاوز معايير ANSI/IEEE و NEMA
■طلاء الخزان يتجاوز IEEE Std C57.12.28TM-2005 و
IEEE Std
(سي 57)12المعايير.29TM-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
■ الامتثال الكامل لمعيار IEEE C57.12متطلبات سلامة الحجرة في المعيار.28TM-2005
■ جهاز تخفيف الضغط التلقائي
■أحكام ملء السوائل وتصريفها
■ لوحة اسم محفورة بالليزر
■ جيب قفل عائم لسهولة الموازنة
■تسميات البوشينغ العشرية
■ غطاء خزان مقبوض مصفح
■شرائط التشويش من المواد غير السامة
■المركز المكرم
■ عتبة قابلة للإزالة
■أحكام رفع الفولاذ المقاوم للصدأ
■ باب مفصل مع دبوس مفصل من الفولاذ المقاوم للصدأ والبراميل
■حزام الأرض من X2 إلى أرض الخزان
■آبار التشغيل المتعددة الترددات لربطات الكوع الأمامي الميتة

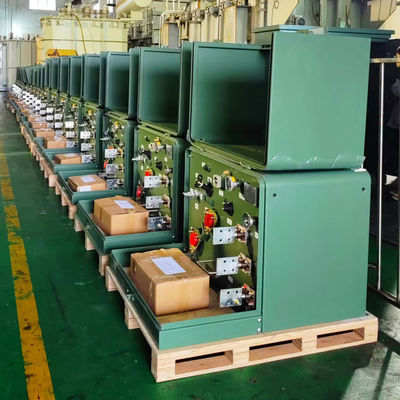

عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
