| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | D-15/4 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | مرحلة واحدة | السعة: | 15 كيلو فولت أمبير |
|---|---|---|---|
| طريقة التبريد: | أونان | معاوقة: | 3.5٪ |
| الجهد الأولي: | 11000 فولت أو مخصصة | الجهد الثانوي: | 120/240 فولت |
| مادة التلف: | النحاس / الألمنيوم | المعيار: | DOE/ANSI/IEEE |
| تسليط الضوء: | المحول المثبت على القطب 15kva,المحول المثبت على القطب ANSI,محول نوع النفط IEEE,ANSI Pole Mounted Transformer,IEEE Oil Type Transformer |
||

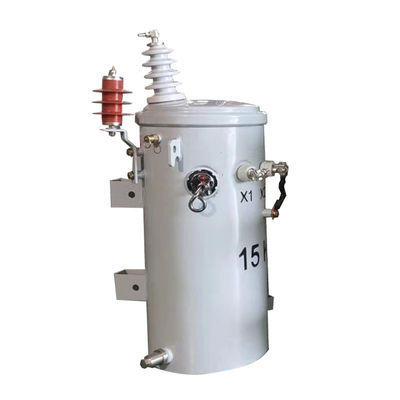

IEEE ANSI نوع التثبيت العلوي المحول المثبت على قطب 15kva من 11000 فولت إلى 240 فولت
خصائص الأداء
1تستخدم المنتجات على نطاق واسع في نقل الطاقة وتوزيع شبكات الطاقة الصناعية والزراعية.
2يتم تصنيع جوهر الحديد من ورقة السيليكون الفولاذية المطاطية باردة ذات التوصيل العالي للمغناطيسية ويتبنى هيكل اللوحات السحبية ، بحيث يكون مسارها المغناطيسي قصيرًا ، والخسائر ومستوى الضوضاء منخفض.
3يتم اعتماد سلك الضغط للفول لذلك الخسائر منخفضة ولديها قدرة جيدة على تحمل الدائرة القصيرة.
4خزان الزيت من نوع الجرس مع هيكل من نوع لوحة مطوية كاملة ، مع ظاهرة خارجية ممتازة وسهلة الصيانة.
البيانات الرئيسية
| المواصفات الخاصة بالمحول المثبت على قطب 15 كيلو فاي | |||
| تصنيف الطاقة | 15 كيلو فاي | HV/LV التلف | الألومنيوم |
| التوتر HV | 4.16 كيلو فولت | لا فقدان للحمل | 55واط |
| التوتر LV | 120/240 فولت | على خسارة الحمل | 153واط |
| HV BIL | 125كيلو فولت | التكرار | 60 هرتز |
| LV BIL | 30كيلو فولت | اللون | الرمادي#70 |
| الطول | 620ملم | الخزانات والملحقات | 130 كجم |
| العرض | 700ملم | وزن الزيت | 75 كجم |
| الطول | 880ملم | الوزن الإجمالي | 255 كجم |
| القطبية | مادة مضافة | عائق | 2.00% |
رسومات التصميم
الملحقات
المواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
السمة
1أغطية الخزان لديها أجهزة البورسلين عالية الجهد والتي تأتي مع محطات الحلقات، والتي يمكن أن تستوعب إما كابلات الألومنيوم أو النحاس.
2الهيكل الدائري للخياطة من غطاء الخزان يضمن توزيع التوتر حتى والخزين الموثوق بها.
3المسامير الحلقية على جدار الخزان تعمل كحافظة منخفضة الجهد ومحطة وهي مغلفة بالقصدير.
4هذا البند يأتي مع صمام تخفيف الضغط الذي هو قادر على الختم الذاتي.
5وفقًا لمعايير ANSI ، فإن خطافات تعليق المحول في الجزء العلوي والسفلي تتوافق.
6المحطة الأرضية على الخزان هي محطة الأرضية الحلقة.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
