| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | إس-500/12 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$150000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | ثلاثة | نوع المحولات: | مثبت على الوسادة، من النوع المقصور |
|---|---|---|---|
| السعة: | 500 كيلو فولت أمبير | فئة العزل: | ه |
| الجهد الأولي: | 13200 فولت | الجهد الثانوي: | 208 سنة / 120 |
| ارتفاع درجة الحرارة: | 65 درجة مئوية | الكفاءة: | 99% |
| تسليط الضوء: | 500 كوا محول مثبت على عتبة,المحول المثبت على عتبة 208 فولت,99٪ كفاءة النوع النفط المحول,Pad Mounted Transformer 208v,99% Efficiency Oil Type Transformer |
||
وصف المنتج

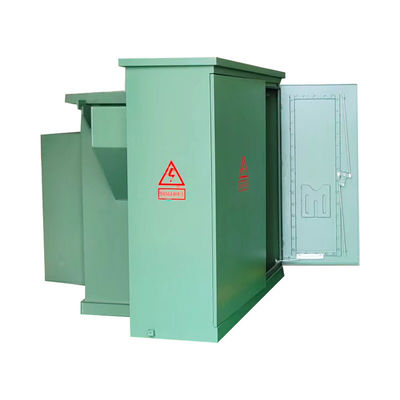

| اسم المنتج | محول ثلاثي المراحل ANSI مثبت على منصة |
| الجهد القياسي | 7.2KV7.62 كيلو فولت 10 كيلو فولت 11 كيلو فولت12.47 كيلو فولت13.2KV13.8KV، 20KV أو 33KV أو 35KV |
| السعة المسموح بها | 50KVA ~ 5000KVA |
| المعيار | IEC، ANSI،DIN،BS،GB أو غيرها |
| مواد الأساس والملفوفة | "قلب معدني غير متبلور" أو "تلف النحاس" أو "تلف الألومنيوم". |
صور المصنع
الأداء
1) لا يوجد خزان تخزين للزيت يتم تقليل ارتفاع المحول،يمكن توفير مساحة التثبيت وتكاليف النقل.
2) يمكن أن تعوض مرونة المبرد المموجة تغير حجم الزيت الناجم عن تغير درجة الحرارة.
3)الصندوق هو خزان المشعاع المموج، ليس لديه وظيفة التبريد فقط ولكن لديه أيضا وظيفة "التنفس".
4) زيت المحول لا يلامس الهواء،الذي يمنع بشكل فعال الأكسجين والماء من غمر المحول مما يؤدي إلى تدهور الأداء (شيخوخة المواد والزيت).
5) هيكل جديد من التلفزيون عالية وانخفاض الجهد، ترتيب معقول لأنبوب الزيت والاتصال الذي يزيد من قدرة القوة الميكانيكية ومكافحة الاختصار.
6)نستخدم حلقات دوامة مع مسار زيت طولي لإنتاج تأثير تبريد أفضل.نحن تحسين الدعم الفعال من الوجه النهائي للحلقة لتعزيز القدرة الكهربائية مكافحة الدائرة القصيرة.
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
