| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | د-50/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | مرحلة واحدة | السعة: | 50Kva أو تخصيص |
|---|---|---|---|
| طريقة التبريد: | <i>ONAN;</i> <b>على؛</b> <i>Self-Cooled</i> <b>تبريد ذاتي</b> | التكرار: | 60 هرتز |
| الجهد الأولي: | 12470GrdY / 7200 | الجهد الثانوي: | 120/240 فولت |
| ارتفاع درجة الحرارة: | 65 درجة مئوية | المعيار: | ANSI / IEEE |
| تسليط الضوء: | محول توزيع غمر بالزيت 50kVA,محول توزيع مغطى بالزيت 240 فولت,المحول المثبت على القطب ONAN,240v Oil Immersed Distribution Transformer,ONAN Pole Mounted Transformer |
||

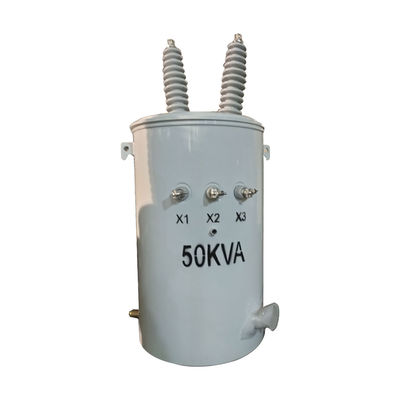

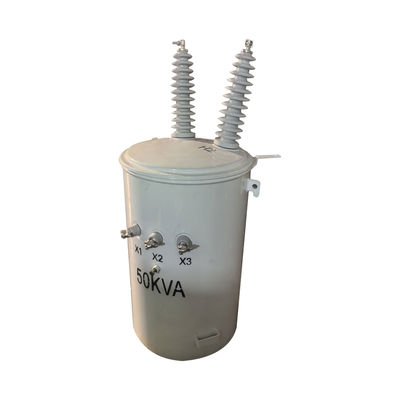

12.4kv 240v 50kva محول توزيع غمر بالزيت محول مثبت على قطب مرحلة واحدة
الوصف
في شبكة التوزيع مع إمدادات الطاقة اللامركزية ، يمتلك المحول أحادي المرحلة مزايا كبيرة كمحول توزيع.يمكن أن يقلل من طول خطوط توزيع الضغط المنخفض، تقليل خسائر الخط وتحسين جودة إمدادات الطاقة.يتميز المحول باعتماد طريقة تثبيت التعليق من نوع تركيب القطب، حجم صغير، استثمارات صغيرة في بناء البنية التحتية، خفض قطر إمدادات الكهرباء منخفضة الجهد ويمكن أن تقلل من خسائر خطوط الجهد المنخفض بأكثر من 60٪.يتبنى المحول بنية مغلقة بالكامل مع قدرة كبيرة على الإفراط في الحمل، موثوقية عالية في التشغيل المستمر، وصيانة بسيطة وعمر خدمة طويل.
البيانات الرئيسية
| المواصفات الخاصة بالمحول المثبت على قطب واحد 100 كيلو فاو | |||
| كفاءة الطاقة | CSA C802.1 | القطبية | مادة مضافة |
| أمراض جنسية | CSA C2.1 | HV/LV التلف | الألومنيوم |
| تصنيف الطاقة | 100 كيلو إف آي | لا فقدان للحمل | 208واط |
| التوتر HV | 12. 47كيلو فولت دلتا | على خسارة الحمل | 753w |
| التوتر LV | 240/120 | التكرار | 60 هرتز |
| HV BIL | 125كيلو فولت | المجموعة المتجهة | 6 |
| LV BIL | 30كيلو فولت | اللون | الرمادي |
| الطول | 730ملم | الخزانات والملحقات | 435 كجم |
| العرض | 890ملم | وزن الزيت | 165 كجم |
| الطول | 1110ملم | الوزن الإجمالي | 675 كجم |
| عائق | 2.93% | طريقة التبريد | أونان |
المواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
رسومات التصميم
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
