المرحلة: | ثلاث مراحل | السعة: | 300 كيلو فولت أمبير |
---|---|---|---|
الجهد الأولي: | 12470GrdY/7200 فولت | الجهد الثانوي: | 480Y / 277 |
التكرار: | 60 هرتز | ارتفاع درجة الحرارة: | 65 درجة مئوية |
عائق (نموذجي): | 50-7،5% نموذجية | الكفاءة: | >99.10 |
تسليط الضوء: | المحول المثبت على الرصيف 12470v,المحول المثبت على عتبة 300 كيلوواط,المحول المغمور بالزيت الكهربائي,300Kva Pad Mounted Transformer,Electrical Oil Immersed Transformer |

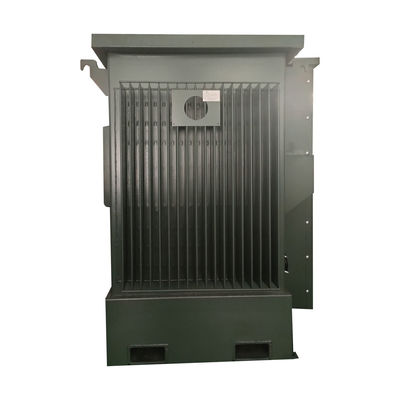

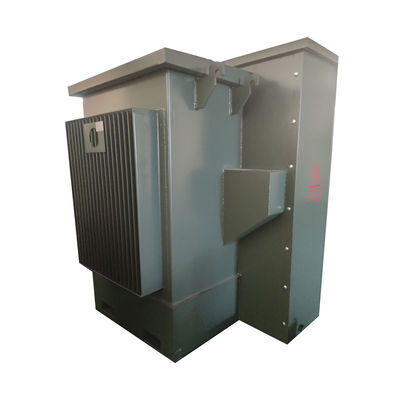

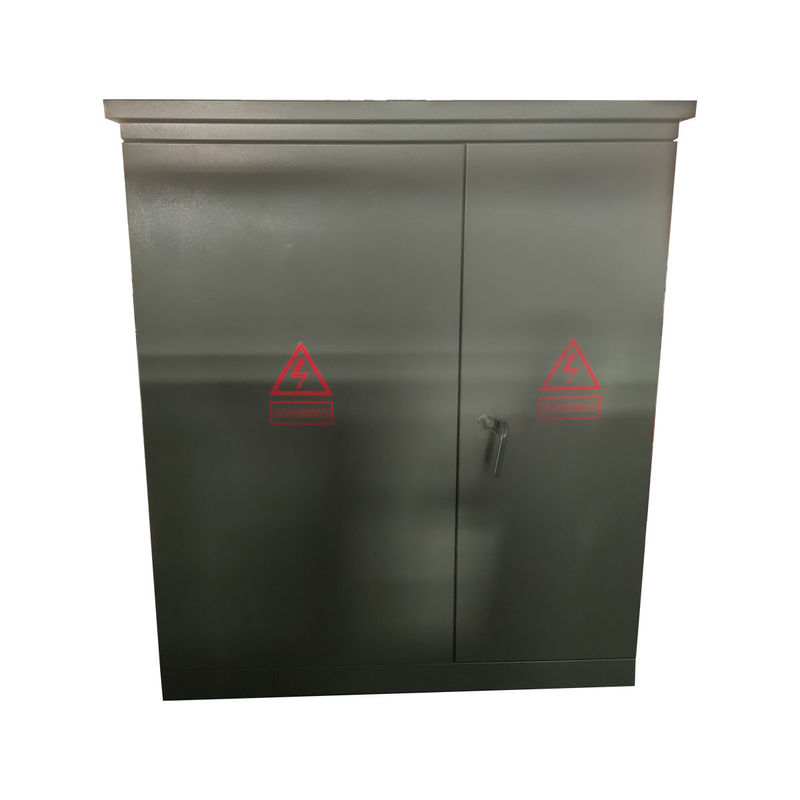

300 كوا ثلاثي المراحل الغمر بالزيت العدادات الكهربائية المثبتة أنواع Transforme 12470v
الوصف
1يتم تصنيع المحولات المثبتة على العدادات في الطاقة القياسية تصل إلى 10000 كيلو فولت.
2يتم تصميم المحول المثبت على العدادات واختباره وفقًا للمعايير بما في ذلك CSA و IEEE c.57ووزارة الطاقة حسب الاقتضاء
3. المحولات المثبتة على العلبة مليئة بالزيت ولديها تصميم مقاوم للتلاعب. يتم تقسيم المحول إلى جزأين ، المقصورة الأمامية والمقصورة الخلفية.
البيانات الرئيسية
نوع المحول | علبة مثبتة، من النوع المقصور |
تكوين المحول | وسادة مملوءة بالسائل مثبتة |
نوع تغذية المحول | تغذية الحلقة |
المرحلة | ثلاث مراحل |
السعة | 300 كيلو إف آي |
مجموعة المتجه | (إين) |
الجهد الأولي | 12470GrdY/7200 |
فئة الجهد الأساسي | فئة 15 كيلو فولت |
الفازور الرئيسي | الـ (ويي) |
البيان الأساسي | 95 كيلو فولت |
الجهد الثانوي | 480Y/277 |
فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
الفازور الثانوي | (وي-إن) |
البيانات الثانوية | 30 كيلو فولت |
التكرار | 60 هرتز |
ارتفاع درجة الحرارة | 65 درجة مئوية |
تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
فئة التبريد | KNAN؛ التبريد الذاتي |
عائق (نموذجي) | 1.2-6.0% نموذجي |
نوع الاتصال الأساسي | الجبهة الميتة |
مادة التلف | النحاس |
تصنيف درجة حرارة البيئة | 40 درجة مئوية |
مستوى الصوت | 55 ديبا |
الوزن الإجمالي (المليء بالسائل) * | 3,637 باوند |
الكفاءة % | 99.00% |
لا فقدان الحمل (في واط) | +/- 500 واط |
فقدان الحمل الكامل (بالواط) عند 100% | +/- 3000 واط |
الخسارة الإجمالية للحمل (بالواط) عند 100% | +/- 3500 واط |
صور المصنع
المواصفات
محول ثلاثي المراحل | ||||
الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
