| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | S-500/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $5000-$150000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | ثلاث مراحل | السعة: | 500KVA أو حسب الطلب |
|---|---|---|---|
| الجهد الأولي: | 13800 فولت | الجهد الثانوي: | 208Y / 120 فولت |
| الكفاءة: | >99.10% | ارتفاع درجة الحرارة: | 65 درجة مئوية |
| عائق (نموذجي): | 50-7،5% نموذجية | فئة التبريد: | <i>ONAN;</i> <b>على؛</b> <i>Self-Cooled</i> <b>تبريد ذاتي</b> |
| تسليط الضوء: | المحول المثبت على عتبة 500 كيلوواط,محول 13800 فولت مثبت على عتبة,محول نوع الزيت ثلاثي المراحل,13800v Pad Mounted Transformer,3Phase Oil Type Transformer |
||

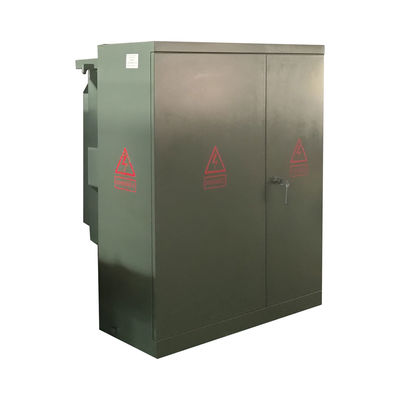

زيت المحول 500 كيفا 3 فاصلة مثبت على عتبة النوع 13800v إلى 208v
الأداء
1يتم تصنيع المحولات المثبتة على العدادات في الطاقة القياسية تصل إلى 10000 كيلو فولت.
2يتم تصميم المحول المثبت على العدادات واختباره وفقًا للمعايير بما في ذلك CSA و IEEE c.57ووزارة الطاقة حسب الاقتضاء

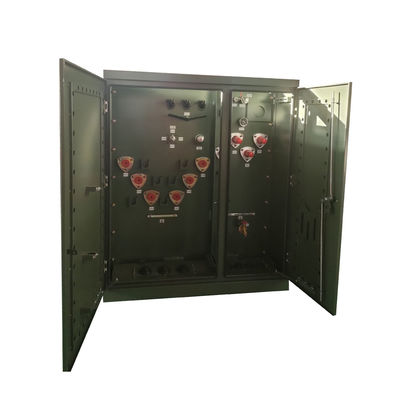

3. المحولات المثبتة على العلبة مليئة بالزيت ولديها تصميم مقاوم للتلاعب. يتم تقسيم المحول إلى جزأين ، المقصورة الأمامية والمقصورة الخلفية.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 500 كيلوواط |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 13200 فولت |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الفازور الرئيسي | دلتا |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 208Y/120 |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | (وي-إن) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية المتوسط 80 درجة مئوية نقطة ساخنة |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق (نموذجي) | 5% |
| نوع الاتصال الأساسي | الجبهة الميتة |
| مادة التلف | النحاس |
| المواد الأساسية | الصلب الموجه للحبوب |
| الكفاءة % | 99.10٪ |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 5000 واط |
صور المصنع
الرسومات التقنية
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 |
||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
