| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-3000/25 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | T/T |
1500Kva محول توزيع مغطى بالزيت ثلاثي المراحل 15KV
ملخص
تقدم WINLEY خطًا كاملًا من محولات التوزيع المملوءة بالسائل ThreePhase Pad-Mounted التي تلبي معايير ANSI®/IEEE® المعمول بها.مع فولتات عالية تصل إلى 34.5 كيلو فولت ومعايير تصل إلى 5,000 كيلو فولت,وهو مناسب لحالات الجهد العالي والقدرة الكبيرة، مثل محطات الطاقة الفرعية، واستهلاك الطاقة الصناعية، الخ. في حالات الحمل العالي، والجهد العالي،المحولات المغمورة بالزيت لديها أداء واستقرار أفضل.

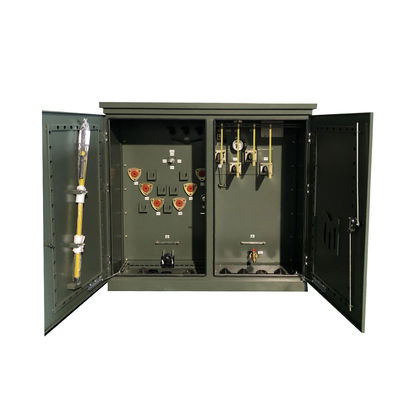

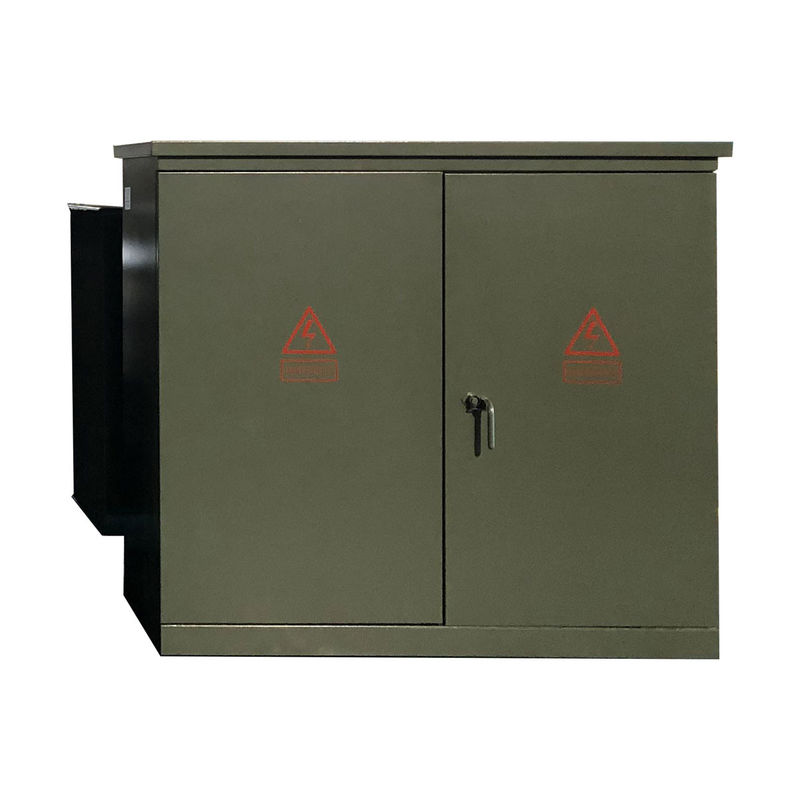

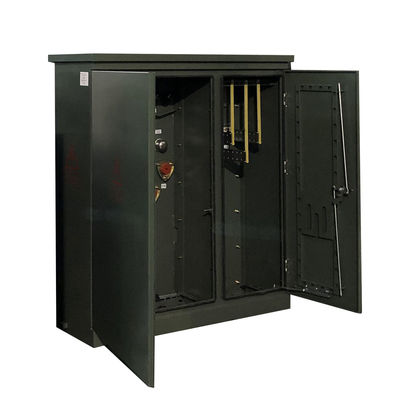

صور الإنتاج
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| العملية | عملية التراجع |
| المرحلة | ثلاث مراحل |
| السعة @ 55° | 1.5 MVA (1500 KVA) |
| السعة @ 65° | 1.68 MVA (1680 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 12470 فولت |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الجهد الثانوي | 208Y/120 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 55°C/65°C |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| تغيير الضغط | 5-الموقف تغيير الضغط |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 60 ديسابايت |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| اللون النهائي | MunsellTM 7.0 GY 3.29/1.5 بيل أخضر |
| الوزن الجاف (بدون زيت) * | 4،217 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 9800 باوند |
| التصنيفات | تلبي/تجاوز تقييمات كفاءة وزارة الطاقة لعام 2016 |
| الكفاءة % | 99.30% |
| لا فقدان الحمل (في واط) | +/- 1,900 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 10,500 واط |
الخصائص القياسية
• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي يمكن فتحه فقط بعد
الباب منخفض الجهد مفتوح
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كامل السعة فوق
وأقل من الاسمية.
• فتحة يدوية واحدة 10 × 18 × (أو 14 × 25 ×) في المحول
غطاء الخزان
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا
مع أحدث معايير ANSI
الرسومات التقنية
المواصفات
| السعة المسموح بها | الخسارة | البعد ((ملم) | الوزن ((كجم) | ||||
| خسارة بدون حمولة ((W)) | الخسارة أثناء الحمل | W | د | هـ | وزن الزيت (L) | الوزن الإجمالي (كغ) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
