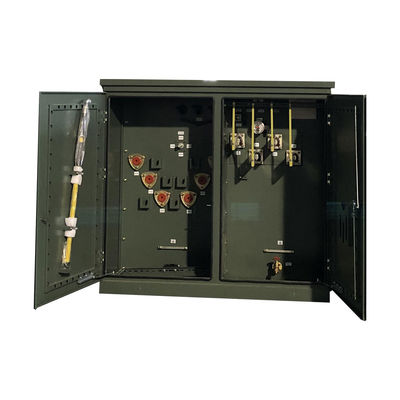

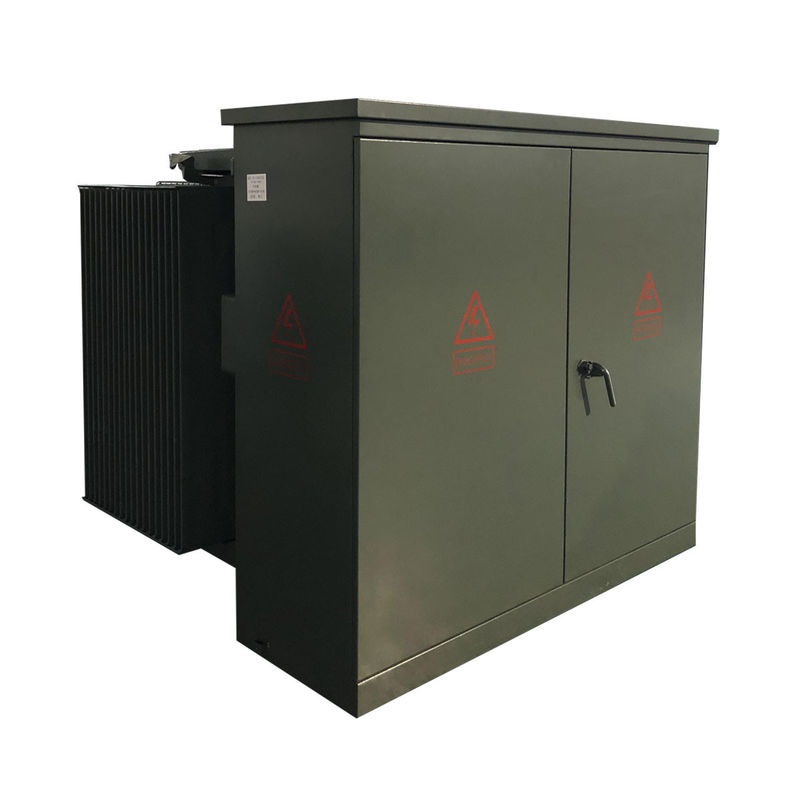

500kva محول ثلاثي المراحل يرتفع إلى 12470 فولت إلى 208 فولت
ملخص
المحول الثلاثي المرحلي المثبت على علبة يغمس مفتاح الحمل والصمام على جانب الجهد العالي للمحول مع قلب وملفوفات المحول في خزان الزيت نفسه ،لديها مزايا الهيكل المتقدمأداء موثوق به، وفورات الطاقة وخفض الاستهلاك، الاستخدام المرن، القدرة القوية على التكيف، والمزايا الاقتصادية.
الوصف
يمكننا أن نجعل هذه المحطة الفرعية حسب متطلبات المستخدمين والعملاء بموجب رسمهم / مخطط خط واحد (SLD) واحتياجاتهم. نحن تصميم وإنتاج هذه المحطة الفرعية بموجب المعيار الدولي من IEC1330،H.V.المعيار IEC62271-200.المقصورة HV & LV مع وظيفة مكتملة.
1.المركبة ذات الطاقة الكهربائية لديها طرق مختلفة لتزويد الطاقة عند اختبار إمدادات الطاقة في وقت واحد ، ويمكن أيضًا تثبيتها مع أجهزة اختبار H.V.
2يمكن اختيار حجرة المحول S11،S13 أو المحولات الأخرى ذات استهلاك زيت منخفض أو المحولات الجافة.غرفة المحول لديها أنظمة تبريد الرياح التلقائية و أنظمة الإضاءة.
3يمكن تصميم حجرة الجهد المنخفض وفقًا لاحتياجات المستخدمين ، فهي تتبنى بنية ثابتة أو مجمعة لتكون نظام إمدادات الطاقة الكهربائية ، ولديها العديد من الوظائف مثل توزيع الضوء ،توزيع الطاقة، الطاقة التفاعلية، اختبار الطاقة الكهربائية.. الخ لتحسين جودة توزيع الطاقة ورضا المستخدم.
المعيارالسمة
1التبديل الأساسي
1) 5-الموقف تغيير الضربة.
2)4 وضع مفتاح وقف الحمل، يمكن تشغيله على عصا ساخنة ويسمح بالمرونة في الإصلاح والصيانة.
2.إنهاء الاتصال
1) يتم توصيل كابلات الطاقة الرئيسية بموصلات الكوع.
2) آبار التشغيل المشددة خارجياً مع إدخالات كسر الحمل.
3) أجهزة كسر الحمل أو غير كسر الحمل.
4) الانتهاء الثانوي التشنجات المشددة خارجيا مع NEMA 4-حفرة، 6-حفرة. 8-حفرة، 10 حفرة أو 12 حفرة البراغي ، دعامات البراغي متاحة.
3جهاز حماية
1) مصابيح البهام مصابيح الحد من التيار الجزئي.
2) جهاز تخفيف الضغط التلقائي.
3) مقياس مستوى النفط.
4) مقياس درجة حرارة الزيت.
5) مقياس الفراغ للضغط.
6) صمام تصريف مع عينة.
7)فئة التوزيع، معدات احتواء أكسيد المعادن، 3-36 كيلو فولت.
8)فئة التوزيع، مصابيح الصمام، 3-27 كيلو فولت.
الرسومات التقنية
المواصفات
| السعة المسموح بها | الخسارة | البعد ((ملم) | الوزن ((كجم) | ||||
| خسارة بدون حمولة ((W)) | الخسارة أثناء الحمل | W | د | هـ | وزن الزيت (L) | الوزن الإجمالي (كغ) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
