| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | S-2000/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $5000-$150000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | ثلاث مراحل | السعة: | 2000 كيلو فولت أمبير |
|---|---|---|---|
| الجهد الأولي: | 600Y/347 أو حسب الطلب | الجهد الثانوي: | 13200GrdY/7620 أو مخصص |
| نوع المحولات: | شنت وسادة | ارتفاع درجة الحرارة: | 65 درجة مئوية |
| عائق (نموذجي): | 5.75% | فئة التبريد: | KNAN/ONAN |
| تسليط الضوء: | 2Mva Step Up 3Phase المحول,المحول الكهربائي ثلاثي المراحل 600 فولت,محول كهربائي ثلاثي المراحل 13200 فولت,Electrical Three Phase Transformer 600V,3Phase Electrical Transformer 13200V |
||

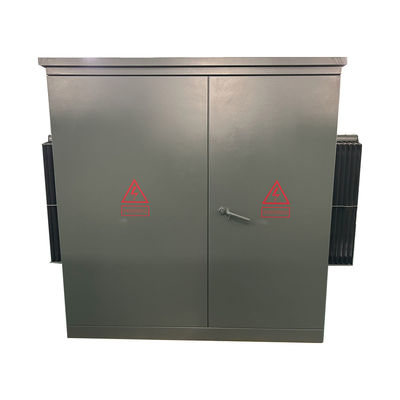

2Mva 2000Kva Step Up Pad Mount ثلاثة مراحل المحول الكهربائي 600 فولت إلى 13200 فولت

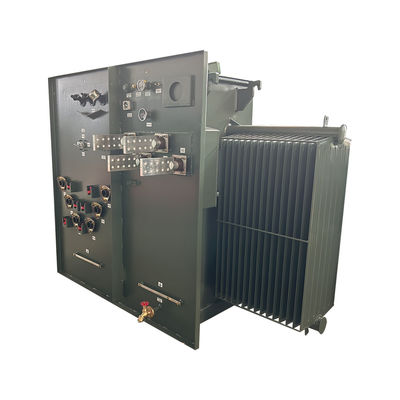

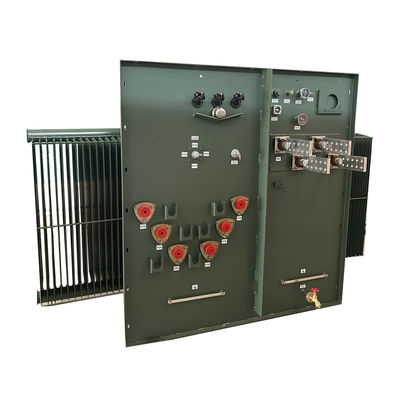

هيكل المنتج
1) جزء المحول وجزء خزانة التحكم من التغيير الأمريكي ، حيث أن جزء المحول هو هيكل مغلق بالكامل ،والزيت العازل يمكن أن يكون نوعين من زيت نقطة الإشعال العالية أو زيت عادي.
2) قسمت خزانة التحكم إلى غرفة عالية الجهد وغرفة منخفضة الجهد.
3)غرفة الجهد العالي مجهزة بـ: سدادة كابل الجهد العالي، وموقف للبرق، ومقبس تشغيل مفتاح الحمل، ومقبس مفتاح التنفس غير المثير، وسهام التوصيل، وصمام إطلاق الضغط،مقياس الحرارة، مقياس الضغط، مقاييس موقع الزيت، سدادات ملء الزيت، صمامات تصريف الزيت، وما إلى ذلك، مفاتيح الحمل، مُغيرات الصنبور لإيقاف الإثارة، مصابيح التوصيل، وما إلى ذلك.جميعها غارقة في زيت المحول مع قلب المحوليتم توصيل كابل الجهد العالي والتحول بواسطة أجهزة توصيل الكابلات
4) يمكن تثبيت جانب الجهد المنخفض مع مفكّكات الهواء، محولات التيار، فضلاً عن عدادات الطاقة الكهربائية، أمتار وفولتمتر،ويمكن تكوين دوائر الإخراج وأجهزة تعويض السعة وفقا لاحتياجات المستخدم.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| العملية | العملية التدريجية |
| المرحلة | ثلاث مراحل |
| السعة | 2 MVA (2000 KVA) |
| مجموعة المتجه | YnD1 |
| الجهد الأولي | 600Y/347 |
| فئة الجهد الأساسي | 1فئة 2 كيلو فولت |
| الفازور الرئيسي | (وي-إن) |
| البيان الأساسي | 30 كيلو فولت |
| الجهد الثانوي | 13200GrdY/7620 |
| فئة الجهد الثانوي | فئة 15 كيلو فولت |
| الفازور الثانوي | الـ (ويي) |
| البيانات الثانوية | 95 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق (نموذجي) | 50.0-7.5% |
| نوع الاتصال الأساسي | الجبهة المباشرة |
| نوع الاتصال الثانوي | الجبهة الميتة |
| تصنيف مفتاح كسر الحمل | 200 آمبر، 15 كيلو فولت |
| موقع مفتاح كسر الحمل | المقصورة الأمامية عالية الجهد (HV) |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التوافقي) | K-1 (المعيار) |
| تصنيف محرك النبض | لا |
| سائل العزل | سائل عازل الزيت النباتي الطبيعي القابل للتحلل الحيوي - سائل غير PCB |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 61 ديبا |
| تصنيف الارتفاع | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| الأبعاد/ | 75''-W x 74''-D x 73''-H |
| الوزن الجاف (بدون زيت) * | 4566 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 10567 باوند |
| الكفاءة % | 99.40٪ |
| لا فقدان الحمل (في واط) | +/- 2,100 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 14500 واط |
صور المصنع
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
