| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | D-25/12.47 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| نوع المحولات: | شنت القطب | السعة: | 10 كيلو فولت أمبير |
|---|---|---|---|
| طريقة التبريد: | <i>ONAN;</i> <b>على؛</b> <i>Self-Cooled</i> <b>تبريد ذاتي</b> | تصنيف العزل: | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| الجهد الأولي: | 12470GrdY / 7200 | الجهد الثانوي: | 120/240 فولت (LNL) |
| التكرار: | 50/60 هرتز | مادة التلف: | نحاس |
| تسليط الضوء: | المحول المثبت على القطب 10Kva,المحول المثبت على القطب 12.47 كيلو فولت,محول ANSI القياسي من مرحلة واحدة,Pole Mounted Transformer 12.47KV,ANSI Standard Single Phase Transformer |
||

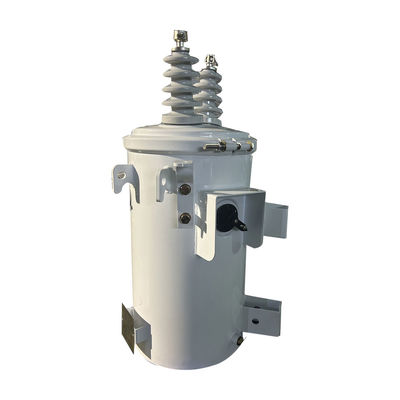

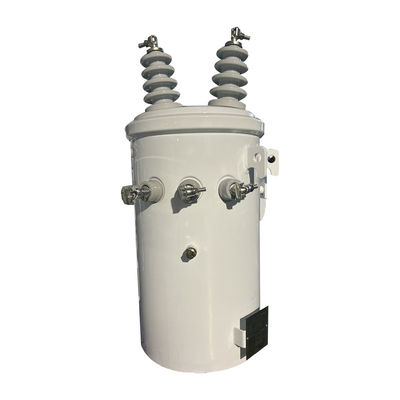

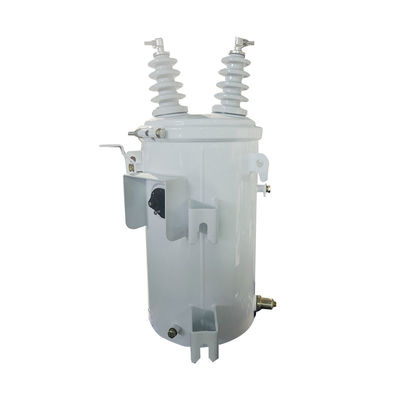

المعيار ANSI IEEE المحول المثبت على قطب واحد 10Kva 25kva 37.5kva 50kva 12.47KV
المحول هو هيكل الختم الأسطوانية. كل واحد من ثابتة مع أجهزة الأرض، الخنادق، والحافلات دعم التي تتوافق مع معيار ANSI، وواحد أو اثنين من البوشين عالية الجهد على الغطاء،البوشة منخفضة الجهد على جدار الخزان والقبعةيجب تعديل محول الضغط بناء على التعليمات بعد إيقاف التشغيل.
الميزة القياسية
1. البوشة عالية الجهد
المادة الرئيسية من البوشينغ عالية الجهد هو البورسلين ودوره الرئيسي هو ربط التلفزيون عالية الجهد وتوصيل خطوط عالية الجهد الخارجية، حماية العزل،الحماية من التدخل الخارجي، توصيل الحرارة وتبديد الحرارة، الخ لضمان التشغيل الطبيعي وسلامة المحول.
2. البوشة منخفضة الجهد
هناك نوعان من أجهزة التشغيل المنخفض الجهد مثل نوع البكرة ونوع العصابة.
3صمام ملء الزيت
دور صمام ملء الزيت على المحول المثبت على قطب واحد هو ملء زيت العزل في الخزان.
4صمام تصريف الزيت مع عينة
يتم استخدام صمام تصريف الزيت وجهاز أخذ العينات على المحول المثبت على قطب واحد المرحلة لتفريغ الهواء والرطوبة ، وإزالة الرواسب والشوائب ،ضمان جودة وأداء الزيت داخل المحولفي هذه الأثناء، يمكننا جمع عينات النفط للتحليل والاختبار.
5صمام تخفيف الضغط
يتم استخدام صمام تخفيف الضغط على المحول المثبت على قطب واحد المرحلة بشكل رئيسي لحماية التشغيل الآمن للمحول ، والحفاظ على ظروف العمل العادية ،وتعديل ضغط الغاز داخل المحول لضمان استقراره وموثوقيته.
6. إيقاف الإضاءة
يحافظ جهاز إيقاف الإضاءة على المحول آمنًا من زيادات الطاقة الناجمة عن البرق والتشغيل ومصادر HV الأخرى.إنه يحول موجات الجهد العالية عن طريق التأريض لتجنب التأثير المباشر للمحول نفسه.
7التيار الداخلي الحد من التفاعل
يستخدم الفيوز للحد من تضرر طلاء المحول عند وجود تيارات الإفراط.
8مقطّع الدوائر
هناك مفكّك ثانوي فوق الملف داخل الخزان وهنا مقبض التشغيل وإعادة تحميل الحمل الزائد و ضوء الإشارةحماية الرافعة منخفضة الزيت، والسماح بنسبة مئوية من الطاقة للذهاب من خلال المقطع لاستعادة الخدمة عندما يتعثر.
البيانات الرئيسية
| السعة الاسمية | kVA | 10 |
| رقم المرحلة | ~ | مرحلة واحدة |
| الجهد الأساسي | V | 12470GrdY/7200 |
| الجهد الثانوي | V | 240/120 |
| مجموعة المتجهات | ~ | 0 0 |
| نوع النقر | ~ | إغلاق الدوائر |
| نطاق التقط | % | ± 2 * 2.5٪ (5 ضغطات) |
| طريقة التبريد | ~ | أونان |
| التردد المسموح به | هرتز | 60 |
| فئة العزل | ~ | أ |
| ارتفاع الحرارة | ك | 45 |
| خسارة خارج الحمل | W | 151 |
| خسارة الحمل (75 درجة مئوية) | W | 188 |
| عائق | % | 2 |
| مواد التلف | ~ | النحاس |
| مادة الأساس | ~ | فولاذ السيليكون |
| سوائل العزل | ~ | زيت معدني |
| مواد السكن | ~ | الفولاذ المغلف |
| حالة الخدمة | ~ | في الخارج |
| مستوى سطح البحر | م | ANSI |
| المعيار | ~ | ≤1000 |
المواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
