| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | S-3500/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $5000-$150000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | ثلاث مراحل | السعة: | 3750KVA |
|---|---|---|---|
| الجهد الأولي: | 13800 فولت | الجهد الثانوي: | 480Y / 277 |
| مجموعة المتجهات: | Dyn1 | ارتفاع درجة الحرارة: | 65 درجة مئوية |
| عائق (نموذجي): | 5.75% | التكرار: | 60 هرتز |
| تسليط الضوء: | 3750 المحول المثبت على كيفا باد,المحول المثبت على عتبة 480 فولت,محول ثلاثي المراحل 13.8 كيلو فولت,Pad Mounted Transformer 480V,Three Phase Transformer 13.8KV |
||

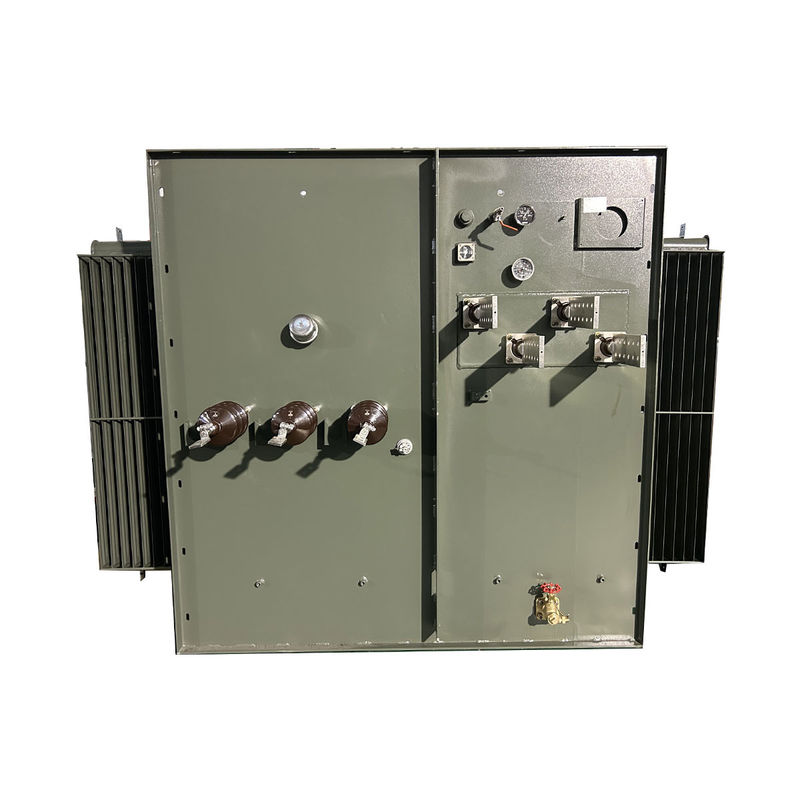

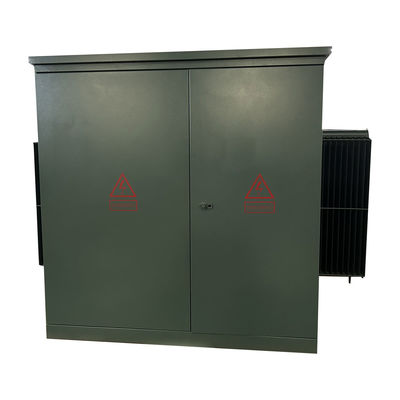

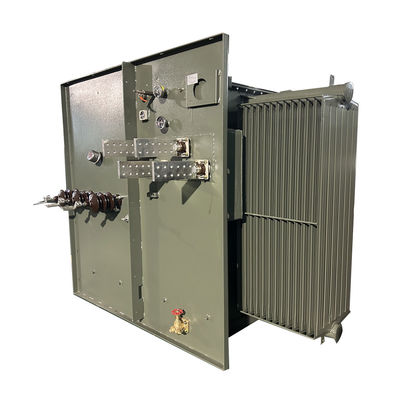

2500Kva 3750 Kva محول ثلاثي المراحل مثبت على منصة الخطوة إلى أسفل 13.8KV إلى 480V
المحول المثبت أو المحول المثبت هو محول توزيع الطاقة الكهربائية المثبت على الأرض في خزانة فولاذية مغلقة مثبتة على وسادة خرسانية.بما أن جميع نقاط الاتصال المزودة بالطاقة مغلقة بشكل آمن في غطاء معدني مؤسس، يمكن تثبيت محول باديماونت في الأماكن التي لا توجد فيها مساحة لإغلاق حصين.
البيانات الرئيسية
| بيانات المواصفات | |||
| لا، لا، لا | تفاصيل | الوحدة | المواصفات |
| 1 | النوع | ~ | معلّق على علبة، تغذية حلقة |
| 2 | السعة الاسمية | kVA | 3750 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأساسي | V | 13800ديلتا |
| 5 | الغطاء الأساسي | ~ | غطاء 600A |
| 6 | الجهد الثانوي | V | 480Y/277 |
| 10 | طريقة التبريد | ~ | أونان |
| 11 | التردد المسموح به | هرتز | 60 |
| 12 | مجموعة المتجهات | ~ | دين1 |
| 13 | فئة العزل | ~ | أ |
| 14 | ارتفاع الحرارة | ك | 65 |
| 15 | خسارة خارج الحمل | W | 3610 |
| 16 | خسارة الحمل (75°C) | W | 27300 |
| 17 | عائق | % | 7.5 |
| 18 | مواد التلف | ~ | النحاس أو الألومنيوم |
| 19 | مادة الأساس | ~ | فولاذ السيليكون |
| 20 | مواد التبريد | الزيت المعدني | |
| 21 | مواد السكن | ~ | الصلب المقاوم للصدأ 304 |
| 22 | لون الغطاء | ~ | خضراء المونسل |
| 23 | حالة الخدمة | ~ | داخل أو خارج |
| 24 | مستوى سطح البحر | م | ≤1000 |
| 25 | المعيار | ~ | ASNI |
السمة
• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.

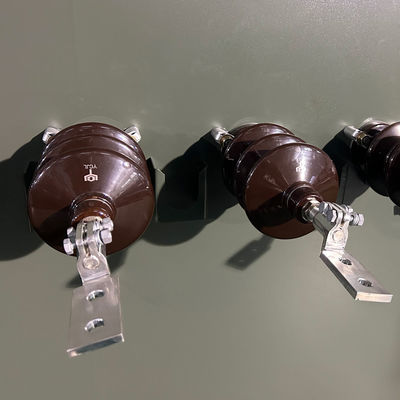

• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي يمكن فتحه فقط بعد
الباب منخفض الجهد مفتوح
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كامل السعة أعلى
وأقل من الاسمية.
• فتحة يدوية واحدة 10 × 18 × (أو 14 × 25 ×) في المحول
غطاء الخزان
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا
مع أحدث معايير ANSI
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
