المرحلة: | ثلاث مراحل | السعة: | 225 كيلو فولت أمبير |
---|---|---|---|
الجهد الأولي: | 12470GrdY / 7200 | الجهد الثانوي: | 480Y / 277 |
فئة التبريد: | KNAN؛ التبريد الذاتي | مادة التلف: | نحاس |
عائق (نموذجي): | 5.75% | الكفاءة: | 99.00٪ |
تسليط الضوء: | المحول الكهربائي المغمور بالزيت في 3 مراحل,225Kva المحول الكهربائي المغمور بالزيت,خطوة أسفل المحول الكهربائي 480 فولت,225Kva Oil Immersed Electrical Transformer,Step Down Electrical Transformer 480V |

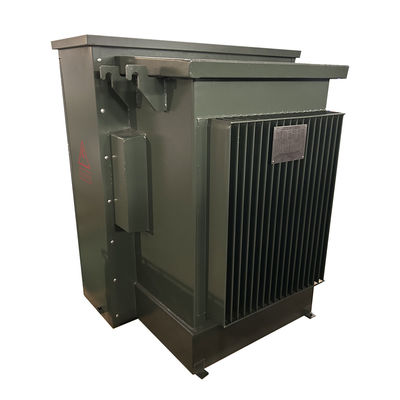

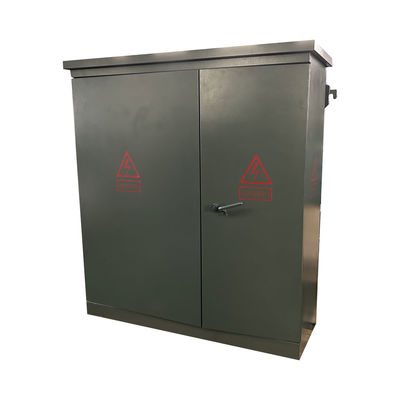

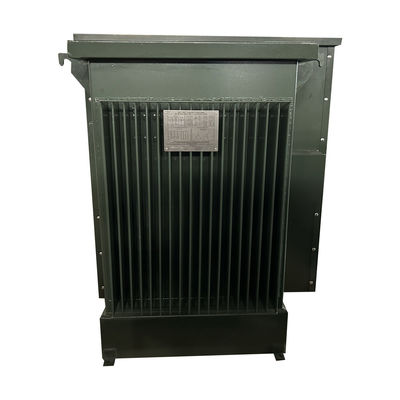

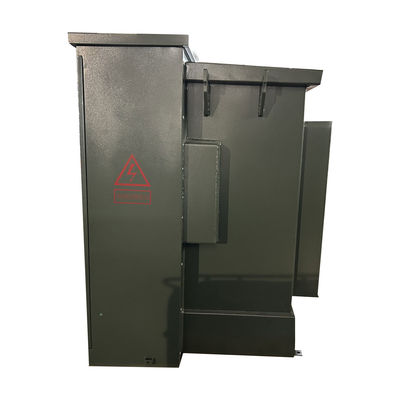

225 كوا ثلاثي المراحل منصة مثبتة زيت غمرة المحول الكهربائي خطوة إلى أسفل 12.47 كيلو فولت إلى 480 فولت
الوصف
يمكننا أن نجعل هذه المحطة الفرعية حسب متطلبات المستخدمين والعملاء بموجب رسمهم / مخطط خط واحد (SLD) واحتياجاتهم. نحن تصميم وإنتاج هذه المحطة الفرعية بموجب المعيار الدولي من IEC1330،H.Vالمعيار IEC62271-200.
غرفة HV و LV تم إتمام عملها
1) وحدة التشغيل الكهربائي لديها العديد من طرق إمداد الطاقة عند اختبار إمداد الطاقة في 1 مرة، ويمكن أيضا أن تتم تثبيتها مع أجهزة اختبار التشغيل الكهربائي للوصول إلى طلب اختبار التشغيل الكهربائي.
2يمكن اختيار غرفة المحولات S11،S13 أو غيرها من المحولات المغمورة بالزيت منخفضة الاستهلاك والمحولات الجافة.غرفة المحول لديها أنظمة تبريد الرياح التلقائية و أنظمة الإضاءة.
3يمكن تصميم حجرة الجهد المنخفض وفقًا لاحتياجات المستخدمين ، فهي تتبنى بنية ثابتة أو مجمعة لتكون نظام إمدادات الطاقة الكهربائية ، ولديها العديد من الوظائف مثل توزيع الضوء ،توزيع الطاقة، الطاقة التفاعلية، اختبار الطاقة الكهربائية.. الخ لتحسين جودة توزيع الطاقة ورضا المستخدم.
هذا الهيكل تحتوي على مواد معدنية، مواد الفولاذ المقاوم للصدأ، مواد غير معدنية... والتي يمكن أن تختار من قبل المستخدمين والعملاء
هذه المحطة الفرعية هي وحدة مهمة جداً لتوزيع الطاقة وإمدادات الطاقة في شبكة الكابلات الكهربائية.إنها نوع من مجموعة كاملة من إمدادات الطاقة مع التحكم في الكهرباء العالية والحماية والتحويل.التوزيع.. يستخدم في 3 مراحل التيار المتردد 50 هرتز والتيار المسمى ماكس 1600KVA المحول.المباني العالية والأنظمة التوزيعية الأخرى.
البيانات الرئيسية
نوع المحول | علبة مثبتة، من النوع المقصور |
تكوين المحول | وسادة مملوءة بالسائل مثبتة |
نوع تغذية المحول | تغذية الحلقة |
العملية | عملية التراجع |
المرحلة | ثلاث مراحل |
السعة | 225 كيلوواط |
مجموعة المتجه | (إين) |
الجهد الأولي | 12470GrdY/7200 |
فئة الجهد الأساسي | فئة 15 كيلو فولت |
الفازور الرئيسي | الـ (ويي) |
البيان الأساسي | 95 كيلو فولت |
الجهد الثانوي | 480Y/277 |
فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
الفازور الثانوي | (وي-إن) |
البيانات الثانوية | 30 كيلو فولت |
التكرار | 60 هرتز |
ارتفاع درجة الحرارة | 65 درجة مئوية |
تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
فئة التبريد | KNAN؛ التبريد الذاتي |
سعة السوائل (الزيت) * | 126 جالون |
وزن السائل (الزيت) * | 970 باوند |
مادة التلف | النحاس |
تصنيف درجة حرارة البيئة | 40 درجة مئوية |
مستوى الصوت | 55 ديبا |
ارتفاع (الارتفاع) | 3300 قدم فوق مستوى سطح البحر |
المواد الأساسية | الصلب الموجه للحبوب |
مادة الخزان | الفولاذ المطلي |
مادة الخزانة | الفولاذ المطلي |
مواد المنصة الأساسية | الفولاذ المطلي |
الأبعاد* | 61''-W x 49''-D x 69''-H |
الوزن الجاف (بدون زيت) * | 1463 باوند |
الوزن الإجمالي (المليء بالسائل) * | 3, 420 باوند |
التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
الكفاءة % | 99.00% |
لا فقدان الحمل (في واط) | +/- 400 واط |
فقدان الحمل الكامل (بواط) عند 100% | +/- 2,300 واط |
الخسارة الإجمالية للحمل (بالواط) عند 100٪ | +/- 2,700 واط |
السمة
• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي يمكن فتحه فقط بعد
الباب منخفض الجهد مفتوح
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كامل السعة أعلى
وأقل من الاسمية.
• فتحة يدوية واحدة 10 × 18 × (أو 14 × 25 ×) في المحول
غطاء الخزان
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا
مع أحدث معايير ANSI
المواصفات
محول ثلاثي المراحل | ||||
الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
