| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-50/15 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | T/T |

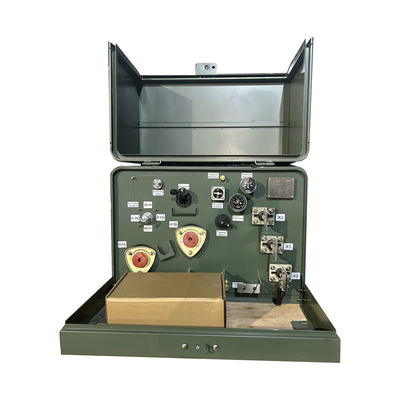

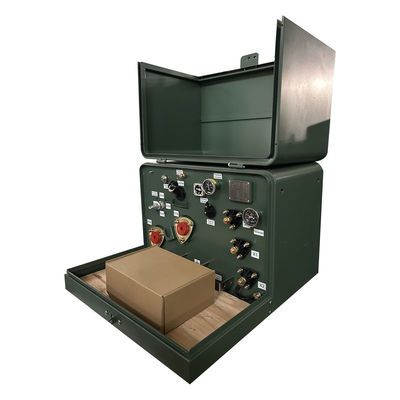

50 كيلو فولت واحد المرحلة منصة تركيب المحول خطوة إلى أسفل 12.47 كيلو فولت إلى 208 فولت
المحول المثبت على علبة مرحلة واحدة هو محول توزيع غارق في الزيت. تم تصميم المحول التقليدي في غلاف من نوع الصندوق.ضوضاء منخفضة، انخفاض الخسارة والسلامة والموثوقية. وهو يستخدم على نطاق واسع في الأحياء السكنية والمراكز التجارية والمستشفيات والحدائق والمدارس، الخ.متوفرة في حلقة أو تغذية شعاعية، ومتواضعة، تلبي أو تتجاوز معايير ANSI / CSA / IEEE.
البيانات الرئيسية
| نوع المحول | صلبة، من النوع II |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 50 كيلوواط |
| مجموعة المتجه | II6 |
| الجهد الأولي | 12470GrdY/7200 |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الفازور الرئيسي | الـ (ويي) |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 120/240 (L-N-L) |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق | 2% نموذجي |
| مادة التلف | النحاس |
| الأبعاد* | 34.25''-W x 37.4''-D x 25.2''-H |
| الوزن الجاف (بدون زيت) * | 507.05 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 1432.98 باوند |
| التصنيفات | تلبي/تجاوز تصنيفات الكفاءة لوزارة الطاقة عام 2016 |
| الكفاءة | 99.00% |
| لا فقدان الحمل (في واط) * | +/- 176 واط |
| خسارة الحمل (بواط) * | +/- 650 واط |
السمة
• تلبي أو تتجاوز معايير ANSI® و IEEE® و NEMA®
• تلبي معيار كفاءة الطاقة 10 CFR جزء 431 لمحولات التوزيع
• طلاء الخزان يتجاوز IEEE Std C57.12.28TM-2005 و IEEE Std C57.12المعايير.29TM-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
• الامتثال الكامل لمعيار IEEE C57.12متطلبات سلامة الحجرة في المعيار.28TM-2005
• لوحة اسم محفورة بالليزر
• أحكام رفع الفولاذ المقاوم للصدأ
• أحكام تربط الخزان
• جهاز تخفيف الضغط التلقائي
• الزيت المعدني الكهربائي
• باب معلّق بمسامير وبراميل من الفولاذ المقاوم للصدأ
• جيب قفل عائم لسهولة الموازنة
• قفل الباب من الفولاذ المقاوم للصدأ
• إعدادات ملء وتصريف الزيت
• عتبة قابلة للإزالة
• غطاء خزان مقبّب
• آبار التشغيل عالية الجهد - 200 A
صور المصنع
المواصفات
| 25kva-500kva محول من مرحلة واحدة مثبت على عتبة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الرسم
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
