المرحلة: | ثلاث مراحل | السعة: | 2500 كيلو فولت أمبير |
---|---|---|---|
الجهد الأولي: | 13200 فولت | الجهد الثانوي: | 480Y / 277 |
مجموعة المتجهات: | Dyn1 | ارتفاع درجة الحرارة: | 65 درجة مئوية |
عائق (نموذجي): | 5.75% | التكرار: | 60 هرتز |
تسليط الضوء: | المحول المثبت على الرصيف 2500Kva,محطة التوزيع الفرعية 13200 فولت,المحطة الفرعية لتوزيع 3 مراحل,Distribution Substation 13200V,3Phase Distribution Substation |

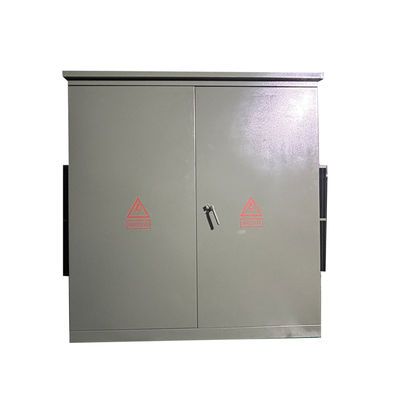

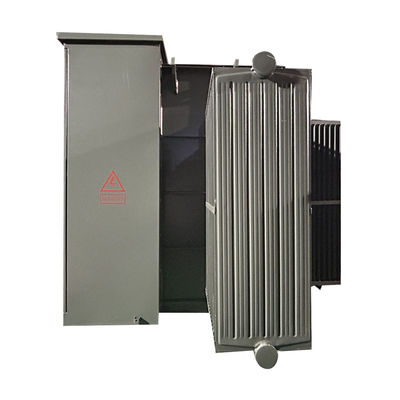

محطة كهرباء فرعية توزيع الطاقة من 13200 فولت إلى 480 فولت 2500 كوا
الأداء
1) الهيكل هو مضغوطة ومعقولة، وحجم صغير، والتي هي فقط حوالي ثلث صندوق تغيير النمط الأوروبي من نفس السعة؛
2) هيكل مغلق بالكامل ، معزول بالكامل ، لا حاجة لوضع حواجز السلامة ، وضمان موثوق به للسلامة الشخصية ؛
3) هناك مجموعة متنوعة من أنظمة إمدادات الطاقة للمستخدمين للاختيار من بينها ، والتي يمكن أن تتبنى إمدادات الطاقة النهائية وتحقق شبكة الحلقة أو إمدادات الطاقة المزدوجة ؛
4) يتم اعتماد محول الطاقة المغمور بالزيت S11 ، والذي يحتوي على خسارة منخفضة وارتفاع درجة حرارة منخفضة وقدرة كبيرة على الإفراط في الحمل.
5) يتم استخدام فيوز مزدوجة (فيوز الحماية الاحتياطي + فيوز التوصيل) للحماية ،ويكون للفيوز المضغوط الحساسة المزدوجة للتيار والحرارة لضمان التشغيل الآمن والموثوق به للمنتج;
6) يمكن توصيل ومسح وصلة الكابل 200A تحت الحمل ، ويمكن تشغيلها كمفتاح حمولة في حالات الطوارئ. كما أن لديها خصائص مفتاح عزل.
7) التلف تعتمد اتصال Dyn11 وتعتمد جوهر الحديد بنية ثلاثية المراحل من أربعة أعمدة ، بحيث يمكن أن يعمل المنتج تحت أي حمولة غير متماثلة ، ولا تتحرك النقطة المحايدة ،الجهد مستقر، جودة إمدادات الطاقة مرتفعة، وتسخين الخزانة، والضوضاء منخفضة، وأداء الحماية من البرق جيدة ؛
8) يتبنى المجلس تصميم مضاد للتآكل ومعالجة طلاء رش خاصة ، جميلة وروائية ، مناسبة لمختلف البيئات ، وتحقيق تأثير تجميل المدينة.
البيانات الرئيسية
المرحلة | ثلاث مراحل |
السعة | 2500 كيلو فاي |
مجموعة المتجه | YnD1 |
الجهد الأولي | 480Y/277 |
فئة الجهد الأساسي | 1فئة 2 كيلو فولت |
الفازور الرئيسي | (وي-إن) |
البيان الأساسي | 30 كيلو فولت |
الجهد الثانوي | 13200GrdY/7620 |
فئة الجهد الثانوي | فئة 15 كيلو فولت |
الفازور الثانوي | الـ (ويي) |
البيانات الثانوية | 95 كيلو فولت |
التكرار | 60 هرتز |
ارتفاع درجة الحرارة | 65 درجة مئوية |
تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
فئة التبريد | KNAN؛ التبريد الذاتي |
عائق (نموذجي) | 5. 75% |
تصنيف مفتاح كسر الحمل | 200 آمبر، 15 كيلو فولت |
موقع مفتاح كسر الحمل | المقصورة الأمامية عالية الجهد (HV) |
معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
تصنيف K-Factor (التخفيف التوافقي) | K-1 (المعيار) |
مادة التلف | النحاس |
تصنيف درجة حرارة البيئة | 40 درجة مئوية |
مستوى الصوت | 61 ديبا |
تصنيف الارتفاع | 3300ft (1000 متر) فوق مستوى سطح البحر |
المواد الأساسية | الصلب الموجه للحبوب |
مادة الخزان | الفولاذ المطلي |
الوزن الجاف (بدون زيت) * | 4566 باوند |
الوزن الإجمالي (المليء بالسائل) * | 10567 باوند |
الكفاءة % | 99.10٪ |
لا فقدان الحمل (في واط) | +/- 2,100 واط |
فقدان الحمل الكامل (بالواط) عند 100% | +/- 14500 واط |
السمة
• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.

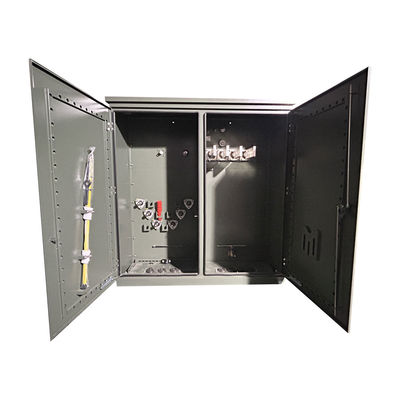

• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي يمكن فتحه فقط بعد
الباب منخفض الجهد مفتوح
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كامل السعة فوق
وأقل من الاسمية.
• فتحة يدوية واحدة 10 × 18 × (أو 14 × 25 ×) في المحول
غطاء الخزان
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا
مع أحدث معايير ANSI
المواصفات
محول ثلاثي المراحل | ||||
الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
