| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-5000/15 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | T/T |

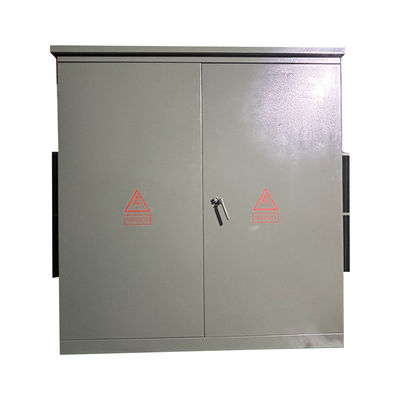

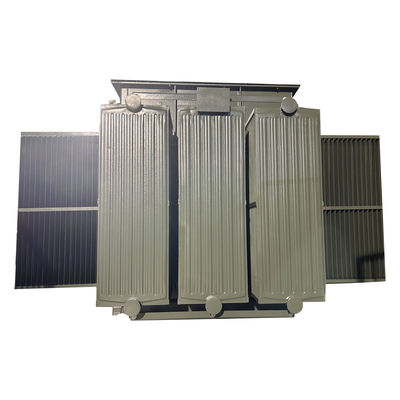

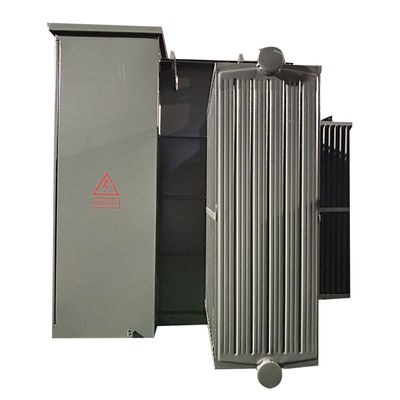

13.8kv ثلاثة محولات نوع الزيت الكهربائية مثبتة على منصة 3 مراحل 5000kva
الأداء
1) الهيكل ضيقة ومعقولة ، وحجم صغير ، وهو حوالي ثلث فقط من علبة تغيير النمط الأوروبي من نفس السعة ؛
2) هيكل مغلق بالكامل ، معزول بالكامل ، لا حاجة لوضع حواجز السلامة ، وضمان موثوق به للسلامة الشخصية ؛
3) هناك مجموعة متنوعة من أنظمة إمدادات الطاقة للمستخدمين للاختيار من بينها ، والتي يمكن أن تتبنى إمدادات الطاقة النهائية وتحقق شبكة الحلقة أو إمدادات الطاقة المزدوجة ؛
4) يتم اعتماد محول الطاقة المغمور بالزيت S11 ، والذي يحتوي على خسارة منخفضة وارتفاع درجة حرارة منخفضة وقدرة كبيرة على الإفراط في الحمل.
5) يتم استخدام فيوز مزدوجة (فيوز الحماية الاحتياطي + فيوز التوصيل) للحماية ،وتتمتع الفتيلات المضغوطة بخصائص الحساسية المزدوجة للتيار والحرارة لضمان التشغيل الآمن والموثوق به للمنتج;
6) يمكن توصيل ومسح وصلة الكابل 200A تحت الحمل ، ويمكن تشغيلها كمفتاح حمولة في حالات الطوارئ. كما أنه يمتلك خصائص مفتاح عزل.
7) يستخدم التلفيف اتصال Dyn11 ويستخدم جوهر الحديد هيكل ثلاثي المراحل من أربعة أعمدة ، بحيث يمكن أن يعمل المنتج تحت أي حمولة غير متماثلة ، ولا تتحرك النقطة المحايدة ،الجهد مستقر، جودة إمدادات الطاقة مرتفعة، وتسخين الخزانة، والضوضاء منخفضة، وأداء الحماية من البرق جيدة ؛
8) يعتمد المجلس على تصميم مضاد للتآكل ومعالجة طلاء رش خاصة ، جميلة وروائية ، مناسبة لمختلف البيئات ، وتحقق تأثير تجميل المدينة.
تفاصيل المنتج
البيانات الرئيسية
| بيانات المواصفات | |||
| لا، لا، لا | تفاصيل | الوحدة | المواصفات |
| 1 | النوع | ~ | معلّق على علبة، تغذية حلقة |
| 2 | السعة الاسمية | kVA | 5000 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأساسي | V | 13800ديلتا |
| 5 | الغطاء الأساسي | ~ | غطاء 600A |
| 6 | الجهد الثانوي | V | 480Y/277 |
| 10 | طريقة التبريد | ~ | أونان |
| 11 | التردد المسموح به | هرتز | 60 |
| 12 | مجموعة المتجهات | ~ | دين1 |
| 13 | فئة العزل | ~ | أ |
| 14 | ارتفاع الحرارة | ك | 65 |
| 15 | خسارة خارج الحمل | W | 4310 |
| 16 | خسارة الحمل (75°C) | W | 31000 |
| 17 | عائق | % | 7.5 |
| 18 | مواد التلف | ~ | النحاس أو الألومنيوم |
| 19 | مادة الأساس | ~ | فولاذ السيليكون |
| 20 | مواد التبريد | الزيت المعدني | |
| 21 | مواد السكن | ~ | الصلب المقاوم للصدأ 304 |
| 22 | لون الغطاء | ~ | خضراء المونسل |
| 23 | حالة الخدمة | ~ | داخل أو خارج |
| 24 | مستوى سطح البحر | م | ≤1000 |
| 25 | المعيار | ~ | ASNI |
هيكل المنتج
1) جزء المحول وجزء خزانة التحكم من التغيير الأمريكي ، حيث أن جزء المحول هو هيكل مغلق بالكامل ،والزيت العازل يمكن أن يكون نوعين من زيت نقطة الإشعال العالية أو زيت عادي.

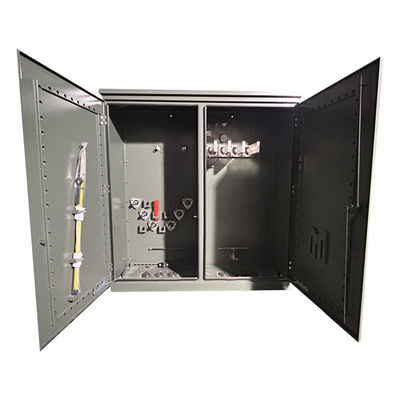

2) قسمت خزانة التحكم إلى غرفة عالية الجهد وغرفة منخفضة الجهد.

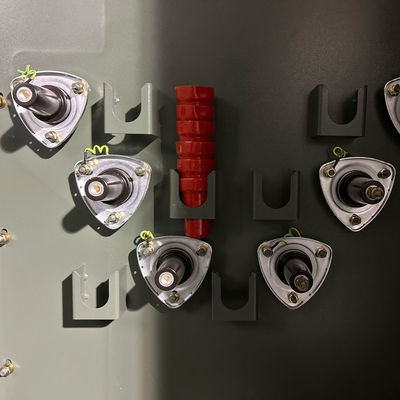

3)غرفة الجهد العالي مجهزة بـ: سدادة كابل الجهد العالي، وموقف للبرق، ومقبس تشغيل مفتاح الحمل، ومقبس مفتاح التنفس غير المثير، وسهام التوصيل، وصمام إطلاق الضغط،مقياس الحرارة، مقياس الضغط، مقاييس موقع الزيت، سدادات ملء الزيت، صمامات تصريف الزيت، وما إلى ذلك، مفاتيح الحمل، مُغيرات الصنبور لإيقاف الإثارة، مصابيح التوصيل، وما إلى ذلك.جميعها غارقة في زيت المحول مع قلب المحوليتم توصيل كابل الجهد العالي والتحول بواسطة أجهزة توصيل الكابلات
4) يمكن تثبيت جانب الجهد المنخفض مع مفكّكات الهواء، محولات التيار، فضلاً عن عدادات الطاقة الكهربائية، أمتار وفولتمتر،ويمكن تكوين دوائر الإخراج وأجهزة تعويض السعة وفقا لاحتياجات المستخدم.
المواصفات
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
