| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | S-2500/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $5000-$150000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | ثلاث مراحل | السعة: | 2500 كيلو فولت أمبير |
|---|---|---|---|
| الجهد الأولي: | 4160 فولت | الجهد الثانوي: | 480Y / 277 |
| مجموعة المتجهات: | Dyn1 | ارتفاع درجة الحرارة: | 65 درجة مئوية |
| عائق (نموذجي): | 5.75% | التكرار: | 60 هرتز |
| تسليط الضوء: | 2500 كوا محول مثبت على عتبة,محول ثلاثي المراحل 480 فولت,محول نوع الزيت ISO,3Phase Pad Mounted Transformer 480V,ISO Oil Type Transformer |
||

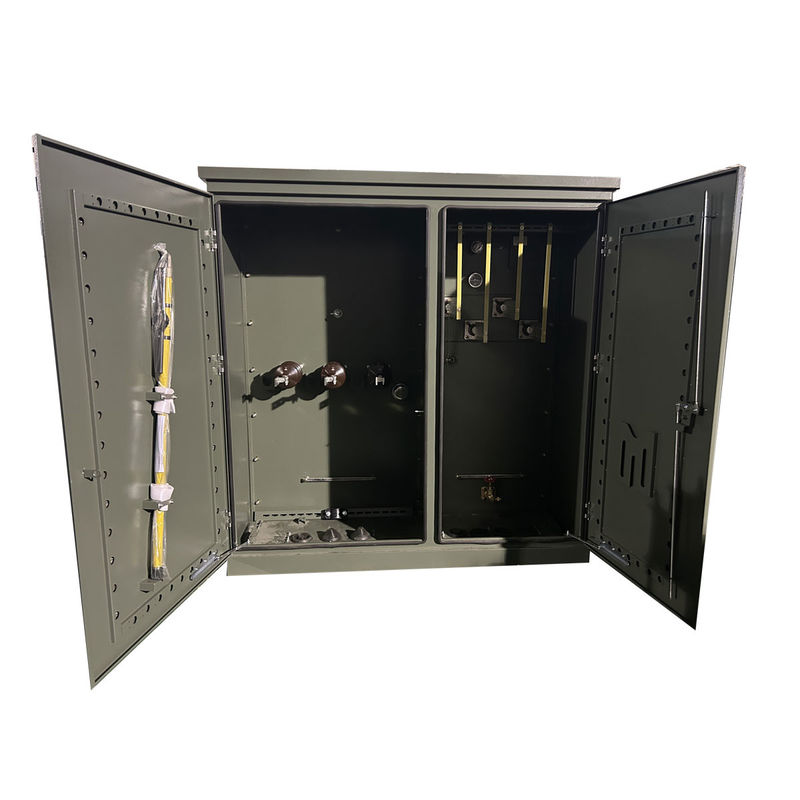

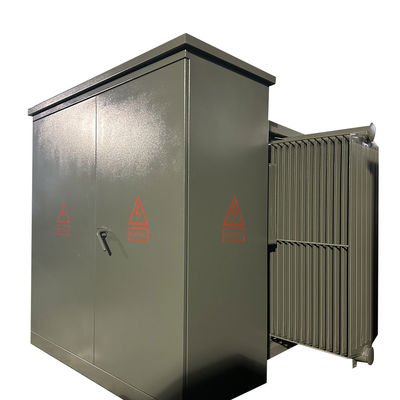

2500Kva محول ثلاثي المراحل4160V إلى 480 فولت
الوصف:
يمكننا أن نجعل هذه المحطة الفرعية حسب متطلبات المستخدمين والعملاء بموجب رسمهم / مخطط خط واحد (SLD) واحتياجاتهم. نحن تصميم وإنتاج هذه المحطة الفرعية بموجب المعيار الدولي من IEC1330،H.Vالمعيار IEC62271-200.
غرفة HV و LV تم إتمام عملها
1) وحدة التشغيل الكهربائي لديها العديد من طرق إمداد الطاقة عند اختبار إمداد الطاقة في 1 مرة، ويمكن أيضا أن تتم تثبيتها مع أجهزة اختبار التشغيل الكهربائي للوصول إلى طلب اختبار التشغيل الكهربائي.
2يمكن اختيار غرفة المحولات S11،S13 أو غيرها من المحولات المغمورة بالزيت منخفضة الاستهلاك والمحولات الجافة.غرفة المحول لديها أنظمة تبريد الرياح التلقائية و أنظمة الإضاءة.
3يمكن تصميم حجرة الجهد المنخفض وفقًا لاحتياجات المستخدمين ، فهي تتبنى بنية ثابتة أو مجمعة لتكون نظام إمدادات الطاقة الكهربائية ، ولديها العديد من الوظائف مثل توزيع الضوء ،توزيع الطاقة، الطاقة التفاعلية، اختبار الطاقة الكهربائية.. الخ لتحسين جودة توزيع الطاقة ورضا المستخدم.
هذا الهيكل تحتوي على مواد معدنية، مواد الفولاذ المقاوم للصدأ، مواد غير معدنية... والتي يمكن أن تختار من قبل المستخدمين والعملاء
هذه المحطة الفرعية هي وحدة مهمة جداً لتوزيع الطاقة وإمدادات الطاقة في شبكة الكابلات الكهربائية.إنها نوع من مجموعة كاملة من إمدادات الطاقة مع التحكم في الكهرباء العالية والحماية والتحويل.التوزيع.. يستخدم في 3 مراحل التيار المتردد 50 هرتز والتيار المسمى ماكس 1600KVA المحول.المباني العالية والأنظمة التوزيعية الأخرى.
البيانات الرئيسية

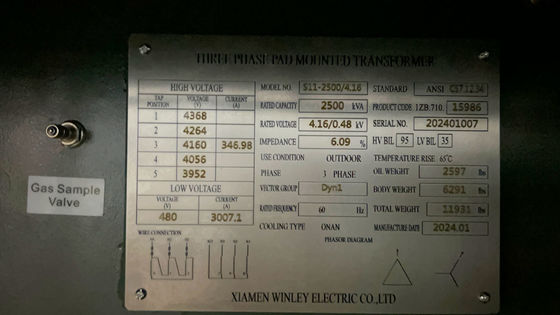

| بيانات مواصفات 2500KVA | |||
| لا، لا، لا | تفاصيل | الوحدة | المواصفات |
| 1 | النوع | ~ | معلّق على عتبة، تغذية شعاعية |
| 2 | السعة الاسمية | kVA | 2500 |
| 3 | رقم المرحلة | ~ | 3 |
| 4 | الجهد الأساسي | V | 4160 |
| 5 | الإنهاء الأساسي | ~ | البورسلين |
| 6 | الجهد الثانوي | V | 480Y/277 |
| 7 | اتصال ثانوي | ~ | 12 حفرة |
| 8 | نوع النقر | ~ | التنصت خارج الدائرة |
| 9 | نطاق التقط | % | ± 2 * 2.5٪ |
| 10 | طريقة التبريد | ~ | أونان |
| 11 | التردد المسموح به | هرتز | 60 |
| 12 | مجموعة المتجهات | ~ | دين1 |
| 13 | فئة العزل | ~ | A(105°C) |
| 14 | ارتفاع الحرارة | ك | 65 |
| 15 | خسارة خارج الحمل | W | 2700 |
| 16 | خسارة الحمل (85°C) | W | 23200 |
| 17 | عائق | % | 5.0~75 |
| 18 | مواد التلف | ~ | النحاس |
السمة
1التبديل الأساسي
1) 5-الموقف تغيير الضربة.
2)4 وضع مفتاح وقف الحمل، يمكن تشغيله على عصا ساخنة ويسمح بالمرونة في الإصلاح والصيانة.
2.إنهاء الاتصال
1) يتم توصيل كابلات الطاقة الرئيسية بموصلات الكوع.
2) آبار التشغيل المشددة خارجياً مع إدخالات كسر الحمل.
3) أجهزة كسر الحمل أو غير كسر الحمل.
4) الانتهاء الثانوي التشنجات المشددة خارجيا مع NEMA 4-حفرة، 6-حفرة. 8-حفرة، 10 حفرة أو 12 حفرة البراغي ، دعامات البراغي متاحة.
3جهاز حماية
1) مصابيح البهام مصابيح الحد من التيار الجزئي.
2) جهاز تخفيف الضغط التلقائي.
3) مقياس مستوى النفط.
4) مقياس درجة حرارة الزيت.
5) مقياس الفراغ للضغط.
6) صمام تصريف مع عينة.
7)فئة التوزيع، معدات احتواء أكسيد المعادن، 3-36 كيلو فولت.
8)فئة التوزيع، مصابيح الصمام، 3-27 كيلو فولت.
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
