تصنيف القدرة: | 25 كيلو فولت أمبير | الجهد الأولي: | 13200GrdY/7620 |
---|---|---|---|
الجهد الثانوي: | 120/240 فولت (LNL) | المرحلة: | مرحلة واحدة |
طريقة التبريد: | ONAN / KNAN | معاوقة: | 10.0-2.2% نموذجية |
مستوى العزل: | ه | ارتفاع درجة الحرارة: | 65 درجة مئوية |
تسليط الضوء: | محول مثبت على منصة التوزيع,محول متصاعد على منصة التوزيع 25kva,محول مغطى بالزيت 220 فولت,Distribution Pad Mounted Transformer 25kva,Oil Immersed Transformer 220v |
وصف المنتج

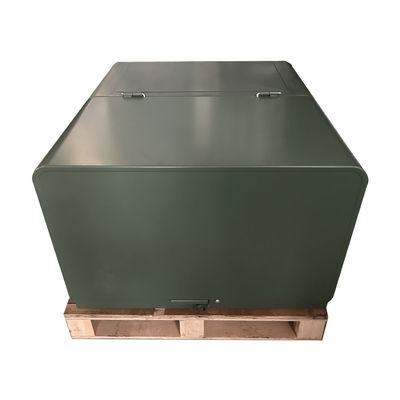

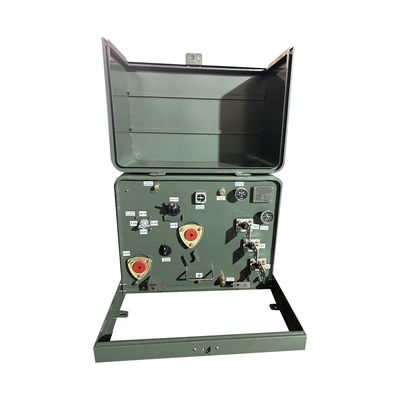

1) يتم وضع المحولات ذات المرحلة الواحدة داخل خزانة مع أبواب وأقفال ، عادة ما تكون في الهواء الطلق. يتم تصميم هذه المحولات بمعدلات من 15-250 kVA.
2) جميع محولات التوزيع هذه معزولة بالزيت، ومبردة بالنفط، متوفرة في الحلقة أو التغذية الشعاعية، وهي ميتة الجبهة
3) تتوفر هذه المحولات في تكوينينين أساسيين إشارة الراديو والحلقة، والتي يتم اختيارها بناءً على نوع الدوائر التي سيتم تثبيت المحولات عليها.
تفاصيل المنتج
المنتج التقني
المحول المثبت على عتبة من مرحلة واحدة المواصفات | ||||||||
التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
(kVA) | (ملم) | (ملم) | (ملم) | |||||
15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
السمة
• تلبي أو تتجاوز معايير ANSI® و IEEE® و NEMA®
• تلبي معيار كفاءة الطاقة من وزارة الطاقة 10 CFR الجزء 431 لمحولات التوزيع
• طلاء الخزان يتجاوز IEEE Std C57.12.28TM-2005 و IEEE Std C5712المعايير.29TM-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
• الامتثال الكامل لمعيار IEEE C57.12متطلبات سلامة الحجرة في المعيار.28TM-2005
• لوحة اسم محفورة بالليزر
• أحكام رفع الفولاذ المقاوم للصدأ
• أحكام تربط الخزان
• جهاز تخفيف الضغط التلقائي
• الزيت المعدني الكهربائي
• باب معلّق بمسامير وبراميل من الفولاذ المقاوم للصدأ
• جيب قفل عائم لسهولة الموازنة
• قفل الباب من الفولاذ المقاوم للصدأ
• إعدادات ملء وتصريف الزيت
• عتبة قابلة للإزالة
• غطاء خزان مقبّب

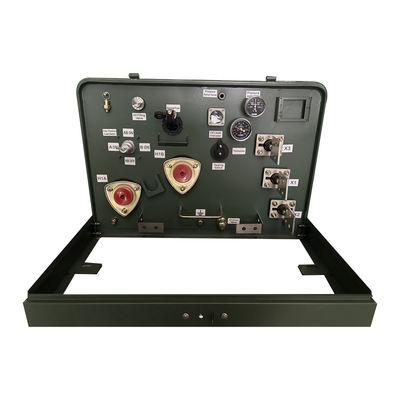

• آبار البوشينغ عالية الجهد - 200 A
تصميم المنتج
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
