| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-3750/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | T/T |

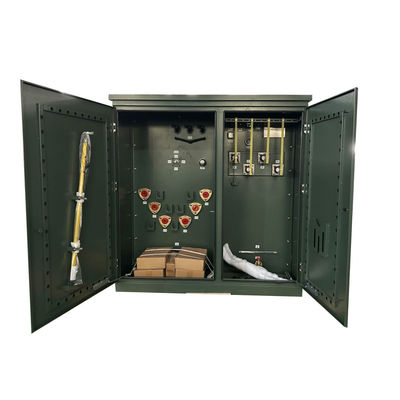

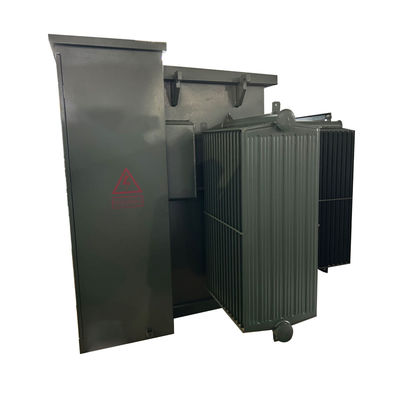

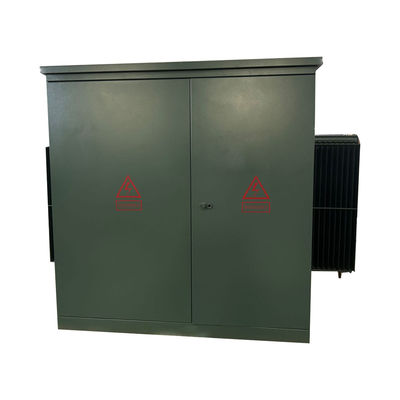

إيه إي إي/أانسي 3750 كيلو فولت 34500 فولت إلى 480 فولت محول ثلاثي المراحل
محولات التوزيع ثلاثية المراحل المثبتة على علب زيتية قوية وموثوقة ومصممة مع مراعاة البيئةهذه المحولات توفر موثوقية محسنة وحماية ضد فشل المعدات الحرجةانخفاض تكاليف التشغيل وانبعاثات الحرارة من هذه المحولات تجعلها خيار مثالي لمجموعة واسعة من التطبيقات.
الهيكل
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| العملية | عملية التراجع (غير معتمدة للتراجع) |
| المرحلة | ثلاث مراحل |
| السعة | 3.75 MVA (3750 KVA) |
| مجموعة المتجه | YnD1 |
| الجهد الأولي | 34500GrdY/19920 |
| فئة الجهد الأساسي | فئة 35 كيلو فولت |
| البيان الأساسي | 200 كيلو فولت |
| الجهد الثانوي | 480 فولت |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق | 50.0% نموذجي |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الأبعاد* | 100'W × 87'D × 85'H |
| الوزن الجاف (بدون زيت) * | 8040 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 14330 باوند |
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
الوصف:
يمكننا أن نجعل هذه المحطة الفرعية حسب متطلبات المستخدمين والعملاء بموجب رسمهم / مخطط خط واحد (SLD) واحتياجاتهم. نحن تصميم وإنتاج هذه المحطة الفرعية بموجب المعيار الدولي من IEC1330،H.Vالمعيار IEC62271-200.
غرفة HV و LV تم إتمام عملها
1.المركبة ذات الطاقة الكهربائية لديها طرق مختلفة لتزويد الطاقة عند اختبار إمدادات الطاقة في وقت واحد ، ويمكن أيضًا تثبيتها مع أجهزة اختبار H.V.
2يمكن اختيار حجرة المحول S11،S13 أو المحولات الأخرى ذات استهلاك زيت منخفض أو المحولات الجافة.غرفة المحول لديها أنظمة تبريد الرياح التلقائية و أنظمة الإضاءة.
3يمكن تصميم حجرة الجهد المنخفض وفقًا لاحتياجات المستخدمين ، فهي تتبنى بنية ثابتة أو مجمعة لتكون نظام إمدادات الطاقة الكهربائية ، ولديها العديد من الوظائف مثل توزيع الضوء ،توزيع الطاقة، الطاقة التفاعلية، اختبار الطاقة الكهربائية.. الخ لتحسين جودة توزيع الطاقة ورضا المستخدم.
هذا الهيكل تحتوي على مواد معدنية، مواد الفولاذ المقاوم للصدأ، مواد غير معدنية... والتي يمكن أن تختار من قبل المستخدمين والعملاء
هذه المحطة الفرعية هي وحدة مهمة جداً لتوزيع الطاقة وإمدادات الطاقة في شبكة الكابلات الكهربائية.إنها نوع من مجموعة كاملة من إمدادات الطاقة مع التحكم في الكهرباء العالية والحماية والتحويل.التوزيع.. يستخدم في 3 مراحل التيار المتردد 50 هرتز والتيار المسمى ماكس 1600KVA المحول.المباني العالية والأنظمة التوزيعية الأخرى.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
