المرحلة: | ثلاث مراحل | السعة: | 1000 كيلو فولت أمبير |
---|---|---|---|
الجهد الأولي: | 34500 فولت | الجهد الثانوي: | 208 سنة / 120 |
فئة التبريد: | KNAN؛ التبريد الذاتي | ارتفاع درجة الحرارة: | 65 درجة مئوية |
المادة الأساسية: | الفولاذ الموجه للحبوب | مادة التلف: | نحاس |
تسليط الضوء: | المحول المغمور بالزيت 1000kva,المحول المثبت على عتبة ISO,محول مغطى بالزيت 1MVA,ISO Pad Mounted Transformer,1MVA Oil Immersed Transformer |

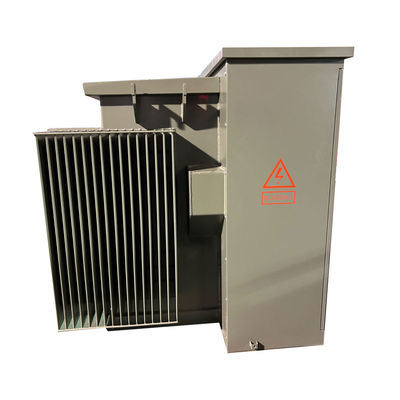

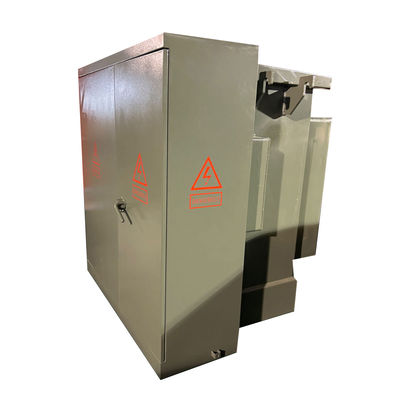

ثلاثة مراحل 1000kva زيت غمرة علبة كهربائية مثبتة أنواع المحول 34.5 كيلو فولت إلى 208 فولت
تقدم WINLEY خطًا كاملًا من محولات التوزيع المملوءة بالسائل ThreePhase Pad-Mounted التي تلبي معايير ANSI®/IEEE® المعمول بها.مع فولتات عالية تصل إلى 34.5 كيلو فولت ومعايير تصل إلى 5,000 كيلو فولت,وهو مناسب لحالات الجهد العالي والقدرة الكبيرة، مثل محطات الطاقة الفرعية، واستهلاك الطاقة الصناعية، الخ. في حالات الحمل العالي، والجهد العالي،المحولات المغمورة بالزيت لديها أداء واستقرار أفضل.
هيكل المنتج
1) جزء المحول وجزء خزانة التحكم من التغيير الأمريكي ، حيث أن جزء المحول هو هيكل مغلق بالكامل ،والزيت العازل يمكن أن يكون نوعين من زيت نقطة الإشعال العالية أو زيت عادي.

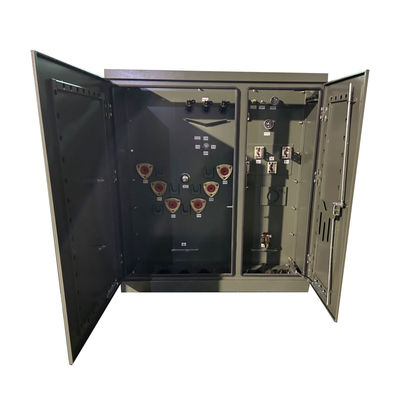

2) يتم تقسيم خزانة التحكم إلى غرفة عالية الجهد وغرفة منخفضة الجهد.
3) يتم تجهيز غرفة الجهد العالي مع: سدادة كابل الجهد العالي، معلق البرق، مقبض تشغيل مفتاح الحمل، مقبض مفتاح الصنبور غير الإثارة، مصدر التأمين، صمام الإفراج عن الضغط،مقياس الحرارة، مقياس الضغط، مقاييس موقع الزيت، سدادات ملء الزيت، صمامات تصريف الزيت، وما إلى ذلك، مفاتيح الحمل، مبادلات الصنبور إيقاف الإثارة، مصابيح الشبكة، وما إلى ذلك.جميعها غارقة في زيت المحول مع قلب المحوليتم ربط كابل الجهد العالي والتحول بواسطة أجهزة توصيل الكابلات.
4) يمكن تثبيت جانب الجهد المنخفض مع مفكّكات الهواء، محولات التيار، فضلا عن عدادات الطاقة الكهربائية، أمبترات وفولتميترات،ويمكن تكوين دوائر الإخراج وأجهزة تعويض السعة وفقا لاحتياجات المستخدم.
البيانات الرئيسية
نوع المحول | علبة مثبتة، من النوع المقصور |
تكوين المحول | وسادة مملوءة بالسائل مثبتة |
نوع تغذية المحول | تغذية الحلقة |
العملية | عملية التراجع |
المرحلة | ثلاث مراحل |
السعة | 1MVA (1000 KVA) |
مجموعة المتجه | DYN1 |
الجهد الأولي | 4160 فولت |
البيان الأساسي | 60 كيلو فولت |
الجهد الثانوي | 480Y/277 |
ارتفاع درجة الحرارة | 65 درجة مئوية |
تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
فئة التبريد | KNAN؛ التبريد الذاتي |
عائق | 5. 75% |
تصنيف مفتاح كسر الحمل | 300 آمبر، 5 كيلو فولت |
مادة التلف | الألومنيوم/النحاس |
الكفاءة % | 99.20% |
لا فقدان الحمل (في واط) | +/- 1,300 واط |
فقدان الحمل الكامل (بواط) عند 100% | +/- 8500 واط |
الخصائص القياسية
• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.

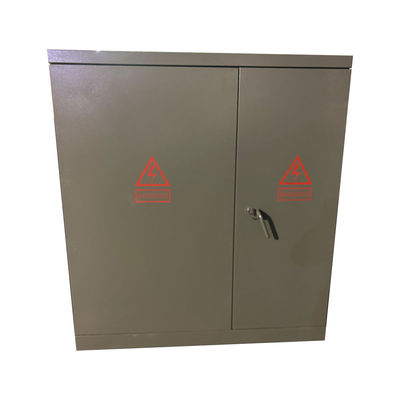

• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي يمكن فتحه فقط بعد
الباب منخفض الجهد مفتوح
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كامل السعة أعلى
وأقل من الاسمية.
• فتحة يدوية واحدة 10 × 18 × (أو 14 × 25 ×) في المحول
غطاء الخزان
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا
مع أحدث معايير ANSI
الرسومات التقنية
المواصفات
محول ثلاثي المراحل | ||||
الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
