| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | إس-75/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $5000-$150000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | ثلاث مراحل | السعة: | 75KVA أو مخصصة |
|---|---|---|---|
| الجهد الأولي: | 12470GrdY/7200 فولت | الجهد الثانوي: | 480Y / 277 |
| فئة التبريد: | KNAN؛ التبريد الذاتي | تصنيف العزل: | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| المادة الأساسية: | الفولاذ الموجه للحبوب | مادة التلف: | النحاس/الألومنيوم |
| تسليط الضوء: | محول كهربائي مثبت على عتبة,محول كهربائي ثلاثي المراحل 75 كيلوواط,المحول المثبت على منصة 3 مراحل,75Kva Three Phase Electric Transformer,3Phase Pad Mounted Transformer |
||

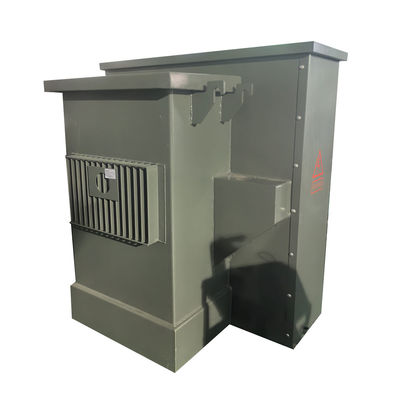

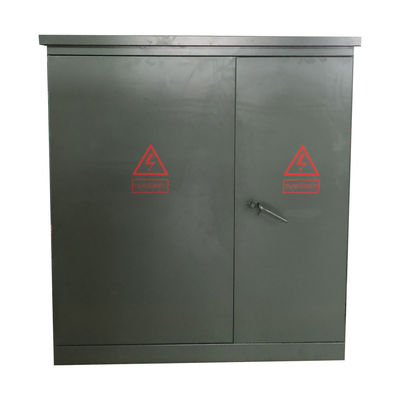

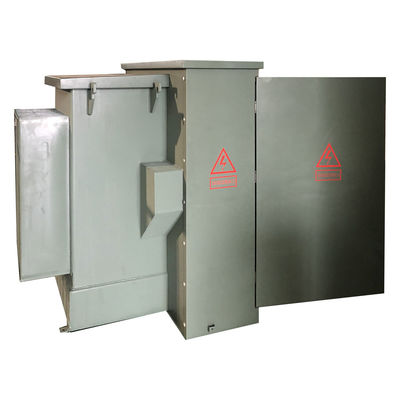

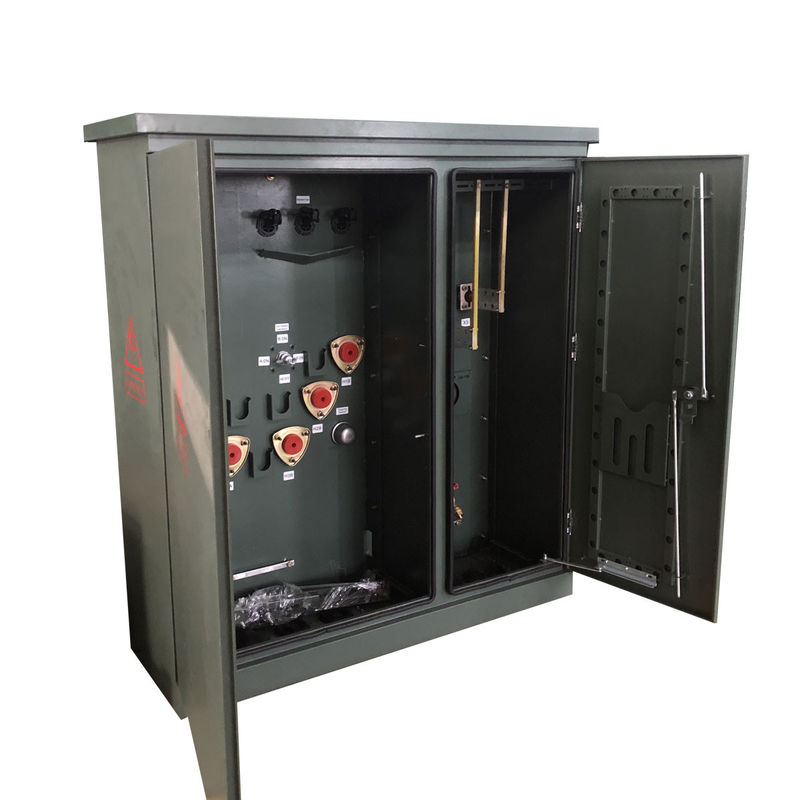

75Kva محول كهربائي ثلاثي المراحل 12470V إلى 480V
تقدم وينلي خطًا كاملًا من محولات التوزيع المملوءة بالسائل ثلاثية المراحل التي تلبي معايير ANSI® / IEEE® المعمول بها. لديها حجم صغير وهيكل معقول.المحول المشترك ينطبق بشكل خاص على شبكة مركز الحمل في المدينة، لذلك يمكن أن تقلل من الاستهلاك وتحسين نوعية إمدادات الطاقة. ما هو أكثر من ذلك، هذه السلسلة من المنتجات تم استخدامها على نطاق واسع في المجتمعات في جميع أنحاء البلاد،أماكن عامة ومؤسسات تعدين صناعية ومواقع توزيع أخرى.
الأداء
1)الهيكل ضيق ومعقول ، والحجم صغير ، وهو حوالي ثلث علبة التغيير على الطراز الأوروبي بنفس السعة.
2) هيكل مغلق بالكامل ، معزول بالكامل ، لا حاجة لوضع حواجز السلامة ، وضمان موثوق به للسلامة الشخصية ؛
3) هناك مجموعة متنوعة من أنظمة إمدادات الطاقة للمستخدمين للاختيار من بينها ، والتي يمكن أن تتبنى إمدادات الطاقة النهائية وتحقق شبكة الحلقة أو إمدادات الطاقة المزدوجة.
4) يتم اعتماد محول الطاقة المغمور بالزيت S11 ، والذي يحتوي على خسارة منخفضة وارتفاع درجة الحرارة المنخفضة وقدرة كبيرة على الإفراط في الحمل.
5) يتم استخدام فيوز مزدوجة (فيوز الحماية الاحتياطي + فيوز التوصيل) للحماية ،وتتمتع الفتيلات المضغوطة بخصائص الحساسية المزدوجة للتيار والحرارة لضمان التشغيل الآمن والموثوق به للمنتج;
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 75 كيلوواط |
| مجموعة المتجه | (إين) |
| الجهد الأولي | 12470GrdY/7200 |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| تغيير الضغط | 5-الموقف تغيير الضغط |
| اضغط على Qty | (2) FCAN فوق الصنبور ، (2) FCBN تحت الصنبور |
| اضغط % | 2.5٪ |
| تصنيف مفتاح تغيير الضغط | 200 آمبر، 15 كيلو فولت |
| عائق (نموذجي) | 30 ٪ |
| مادة التلف | الألومنيوم |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 51 ديبا |
| الأبعاد* | 61''-W x 43''-D x 69''-H |
| الوزن الإجمالي (المليء بالسائل) * | 2160 باوند |
| التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
| الكفاءة % | 99.10٪ |
| لا فقدان الحمل (في واط) | +/- 190 واط |
| فقدان الحمل الكامل (بواط) عند 100% | +/- 950 واط |
الرسومات التقنية
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
