| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | D-75/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| تصنيف القدرة: | 75 كيلو فولت أمبير | الجهد الأولي: | 12000 فولت |
|---|---|---|---|
| الجهد الثانوي: | 120/240 فولت | المرحلة: | مرحلة واحدة |
| طريقة التبريد: | <i>ONAN;</i> <b>على؛</b> <i>Self-Cooled</i> <b>تبريد ذاتي</b> | الكفاءة: | 99.00٪ |
| مادة التلف: | نحاس | ارتفاع درجة الحرارة: | 65 درجة مئوية |
| تسليط الضوء: | المحول المثبت على منصة مرحلة واحدة,محول 120 فولت مثبت على عتبة,محول مزدوج الملفوف,120V Pad Mounted Transformer,Dual Winding Pad Mounted Transformer |
||
ملخص

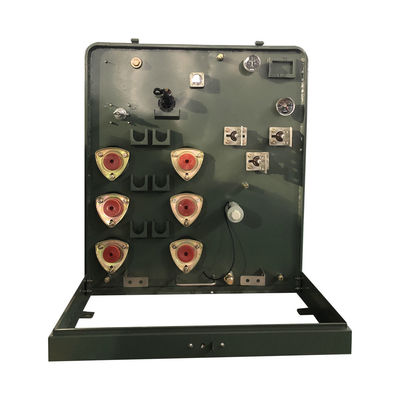

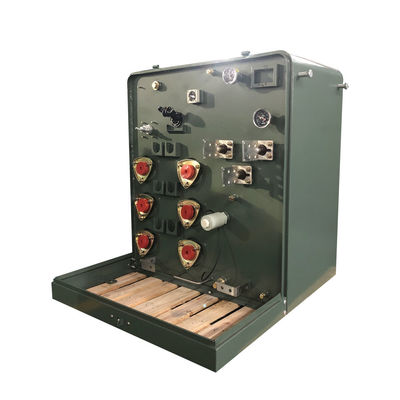

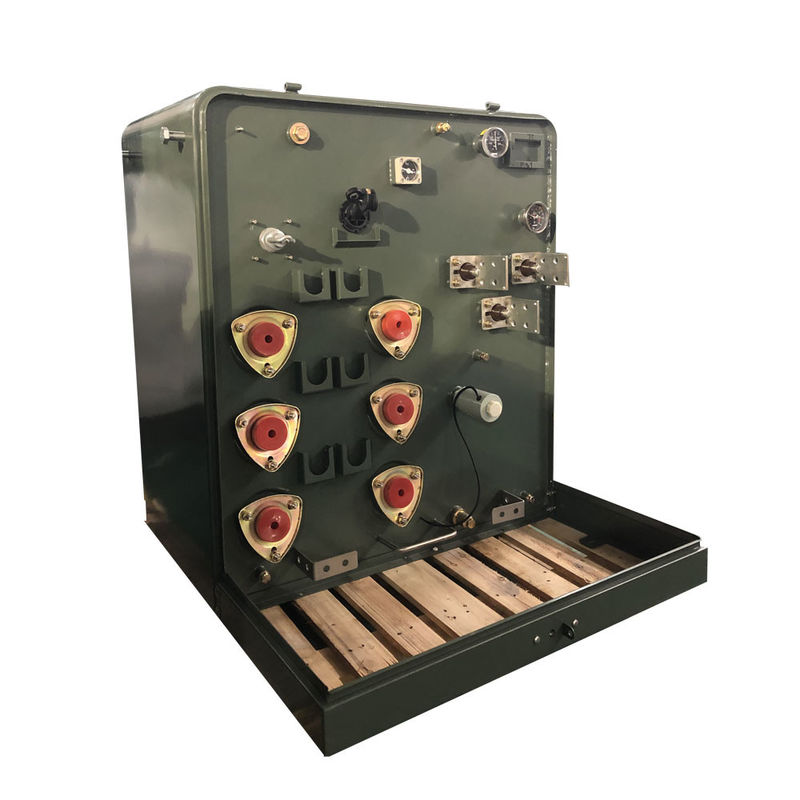

المحول المثبت على علبة مرحلة واحدة هو محول توزيع غارق في الزيت. تم تصميم المحول التقليدي في غلاف من نوع الصندوق.ضوضاء منخفضة، انخفاض الخسارة والسلامة والموثوقية.ويتم استخدامه على نطاق واسع في الأحياء السكنية والمراكز التجارية والمستشفيات والحدائق والمدارس، وما إلى ذلك.متوفرة في حلقة أو تغذية شعاعية، ومتواضعة، تلبي أو تتجاوز معايير ANSI / CSA / IEEE.
تفاصيل المنتج
البيانات الرئيسية
| نوع المحول | علبة مثبتة، مقسمة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 75 كيلوواط |
| الجهد الأولي | 12000 فولت |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 120/240 (L-N-L) |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق | 2% |
| نوع الاتصال الأساسي | الجبهة الميتة |
| تصنيف مفتاح كسر الحمل | 200 آمبر، 15 كيلو فولت |
| وزن السائل (الزيت) * | 595.24 باوند |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 51 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر أو أقل |
| المواد الأساسية | الصلب الموجه للحبوب |
| التثبيت | صعود السطح |
| الأبعاد* | 51.4''-W x 45.67''-D x 41.53''-H |
| الوزن الجاف (بدون زيت) * | 617.28 باوند |
| التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
| الكفاءة | 99.00% |
| خسارة الحمل الإجمالية (بالواط) * | +/- 1092W |
المنتج التقني
| المحول المثبت على عتبة من مرحلة واحدة المواصفات | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
خصائص الأداء
1) المحطة الفرعية للمحولات المشتركة، أعلى الخزانة مع صفيحة الفولاذ عقدة صوف الصخور الهيكل الذي لديه قناة تهوية،يمكن أن تقلل من الإشعاع الشمسي بفعالية وضمان تبديد الحرارة.
2) سطح غطاء الخزانة بأكمله يرمي البرايمر الخاص والطلاء الذي لديه قدرة قوية على مكافحة التآكل.
3) يمكن تقسيم الجزء الداخلي إلى غرفة عالية الجهد وغرفة المحول وغرفة منخفضة الجهد على التوالي.
4) كما أنها مجهزة بجهاز التصريف التلقائي للتحكم في درجة الحرارة لضمان نطاق درجة الحرارة.
5) كل وحدة لديها نظام تحكم لا تشوبه شائبة، وعرض مشحون ونظام الإضاءة.
6)معدات الأجهزة تتوافق مع متطلبات حماية IP33، لديها تصميم معقول،بنية وتكنولوجيا،بجودة جيدة وصيانة سهلة.
تصميم المنتج
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
