| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | D-100/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| تصنيف القدرة: | 100 كيلو فولت أمبير | الجهد الأولي: | 12000 فولت |
|---|---|---|---|
| الجهد الثانوي: | 120/240 فولت | تصنيف العزل: | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| طريقة التبريد: | <i>ONAN;</i> <b>على؛</b> <i>Self-Cooled</i> <b>تبريد ذاتي</b> | BIL الأساسي: | 95 كيلو فولت |
| مادة التلف: | نحاس | مجموعة المتجهات: | II6 |
| تسليط الضوء: | محول مغطى بالزيت,المحول المثبت على منصة التوزيع الكهربائي,محول 100kVA مثبت على عتبة,Electrical Distribution Pad Mounted Transformer,100KVA Pad Mounted Transformer |
||

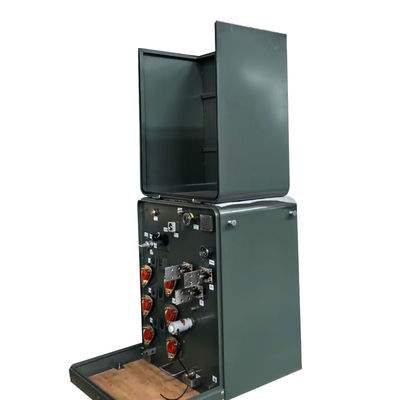

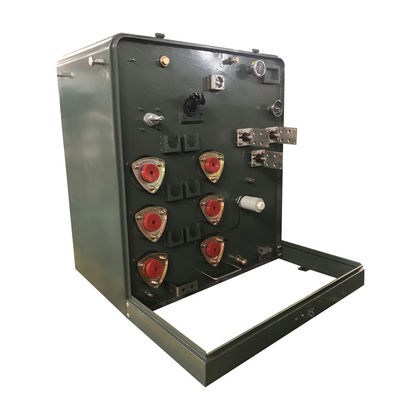

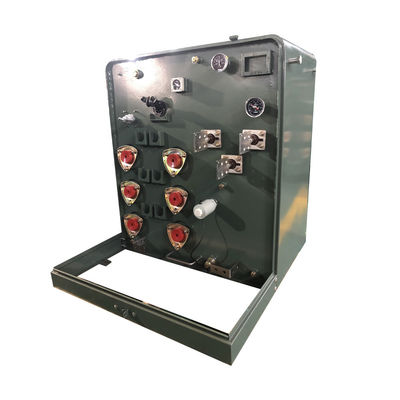

صور منتجات المصنع
خصائص الأداء
1) المحطة الفرعية للمحولات المشتركة، أعلى الخزانة مع صفيحة الفولاذ عقدة صوف الصخور الهيكل الذي لديه قناة تهوية،يمكن أن تقلل من الإشعاع الشمسي بفعالية وضمان تبديد الحرارة.
2) سطح غطاء الخزانة بأكمله يرمي البرايمر الخاص والطلاء الذي لديه قدرة قوية على مكافحة التآكل.
3) يمكن تقسيم الجزء الداخلي إلى غرفة عالية الجهد وغرفة المحول وغرفة منخفضة الجهد على التوالي.
4) كما أنها مجهزة بجهاز التصريف التلقائي للتحكم في درجة الحرارة لضمان نطاق درجة الحرارة.
5) كل وحدة لديها نظام تحكم لا تشوبه شائبة، وعرض مشحون ونظام الإضاءة.
6)معدات الأجهزة تتوافق مع متطلبات حماية IP33، لديها تصميم معقول،بنية وتكنولوجيا،بجودة جيدة وصيانة سهلة.
تفاصيل المنتج
البيانات الرئيسية
| نوع المحول | علبة مثبتة، مقسمة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة (تتصل بشبكة كهربائية ثلاثية المراحل) |
| السعة | 100 كيلوواط |
| مجموعة المتجه | II6 |
| الجهد الأولي | 12000 فولت |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الفازور الرئيسي | دلتا |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 120/240 (L-N-L) |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق | 20.0% نموذجي |
| نوع الاتصال الأساسي | الجبهة الميتة |
| مفتاح كسر الحمل | 4-الموقف LBOR، العصا الساخنة قابلة للعمل |
| تصنيف مفتاح كسر الحمل | 200 آمبر، 15 كيلو فولت |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف الهرموني) | K-1 (المعيار) |
| سائل العزل | سائل عازل الزيت المعدني - سائل غير PCB |
| وزن السائل (الزيت) * | 573.19 باوند |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 51 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر أو أقل |
| المواد الأساسية | الصلب الموجه للحبوب |
| التثبيت | صعود السطح |
| فتح القناة | دخول/خروج تحت الأرض |
| الأبعاد* | 55.34''-W x 45.28''-D x 41.53''-H |
| الوزن الجاف (بدون زيت) * | 881.83 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 1940.04 باوند |
| التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
| الخصائص | جمعية دخول البولت الخمسية |
| سائل عازل ذو نقطة حرق عالية | |
| سائل يحتوي على أقل من 1ppm من PCB | |
| مساكن مضادة للتلاعب | |
| غرفة الأسلاك NEMA 3R | |
| الغطاء القابل للقفل | |
| الكفاءة | 99.00% |
المنتج التقني
| المحول المثبت على عتبة من مرحلة واحدة المواصفات | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
تصميم المنتج
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
