نوع المحولات: | شنت القطب | المرحلة: | ثلاث مراحل |
---|---|---|---|
طريقة التبريد: | <i>ONAN;</i> <b>على؛</b> <i>Self-Cooled</i> <b>تبريد ذاتي</b> | ارتفاع درجة الحرارة: | 65 درجة مئوية |
الجهد الأولي: | 13800GrdY/7968 | الجهد الثانوي: | 480Y/277 (LNL) |
التكرار: | 50/60 هرتز | مادة التلف: | نحاس |
تسليط الضوء: | محول التوزيع الجوي ثلاثي المراحل,13محول التوزيع العلوي 8KV,محول التوزيع العلوي المغمور بالنفط,13.8KV Overhead Distribution Transformer,Oil Immersed Overhead Distribution Transformer |

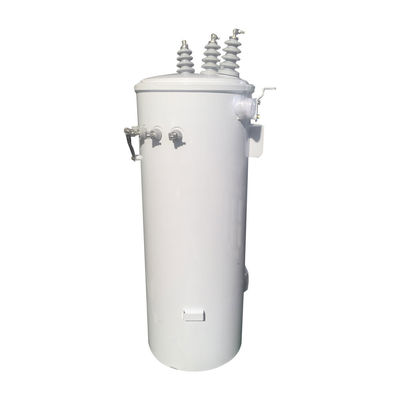

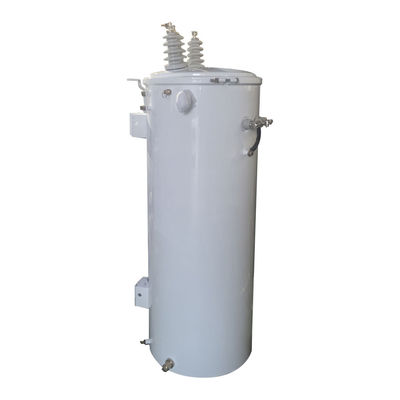

112.5Kva ثلاثة مراحل قطب مثبت في الطاقة العليا موزع محول زيت غمر 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V إلى 240V
تم تصميم خزان وينلي الثلاثي المرحلة المثبت على القطب المستدير للخدمة في المناطق التي تحتاج فيها إلى طاقة ثلاثي المراحل ، ولكن المساحة محدودة.أنها توفر خدمة نظيفة تبدو مع تكلفة تركيب أقل من بنك من ثلاثة محولات مرحلة واحدةالـ Triplex core / coil هو الاختيار لخدمة أحمال المحرك الكهربائي خاصة مع بدء المحرك المتكرر.
الخصائص القياسية
تلبي أو تتجاوز المعايير الحالية لـ IEEE و NEMA
تصميم النواة الثلاثية / الملف
أجهزة التشغيل عالية الجهد
البوليمر المصبوب منخفضة الجهد.
محطات برونزية مطلية بالصلب مناسبة للاتصال بالنحاس أو الألومنيوم.
حزمة أرضية من خزانين
أحكام تركيب جهاز إيقاف البرق
نصف بوصة من سدادات الصرف
جهاز تخفيف الضغط التلقائي
زيت معدني
خزان فولاذ خفيف و غطاء مغلق
لوحة اسم محفورة بالليزر
البيانات الرئيسية
نوع المحول | محول التوزيع العلوي، النوع التقليدي |
تكوين المحول | القضيب المملوء بالسائل |
نوع قطبية المحول | إزالة |
المرحلة | ثلاث مراحل |
السعة | 112.5 كيلو إف إيه |
الجهد الأولي | 13800GrdY/7968 |
الجهد الثانوي | 480Y/277 (L-N-L) |
فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
التكرار | 60 هرتز |
ارتفاع درجة الحرارة | 65 درجة مئوية |
تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
فئة التبريد | أونان؛ متبريد ذاتياً |
تغيير الضغط | 5-الموضع تغيير الصفارة مع/المقبض التشغيلي الخارجي |
النقر على محول التبديل | وسط جسم الخزان، اليسار من أحكام التثبيت |
عائق | 2.70-5% |
نوع الاتصال الأساسي | حيوية بوشينغ باغ |
الإنهاء الأولي | البورسلين الشحن العالي |
معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
تصنيف K-Factor (التخفيف الهرموني) | K-1 (المعيار) |
مادة التلف | النحاس |
تصنيف درجة حرارة البيئة | 40 درجة مئوية |
مستوى الصوت | 55 ديبا |
المواد الأساسية | الصلب الموجه للحبوب |
مادة الخزان | الفولاذ المطلي |
الأبعاد* | 30.71''-W x 31.89''-D x 47.24''-H |
الوزن الإجمالي (المليء بالسائل) * | 968 باوند |
التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
الكفاءة | 99.10٪ |
لا فقدان الحمل (في واط) | +/- 227W |
خسارة الحمل الكامل (في واط) | +/- 815 واط |
المواصفات
KVA | التوترات في النطاق الأساسي | الجهد الثانوي |
30 | 4160 جردي/2400 إلى 24940Grdy/14400 |
208y/120 |
45 | 480y/277 | |
75 | 240 | |
112.5 | 480 | |
150 | 240△120 منتصف الصنبور |
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
