| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | إس-2500/35 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $5000-$150000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | ثلاث مراحل | السعة: | 2500 كيلو فولت أمبير |
|---|---|---|---|
| الجهد الأولي: | 27600 فولت أو حسب الطلب | الجهد الثانوي: | 600Y/347 أو حسب الطلب |
| مجموعة المتجهات: | Dyn1 | ارتفاع درجة الحرارة: | 65 درجة مئوية |
| عائق (نموذجي): | 5.75% | مادة التلف: | نحاس |
| تسليط الضوء: | المحول المثبت على عتبة 3 مراحل,27.6Kv 600V محول مثبت على عتبة,2500 كيلوواط محول مثبت على عتبة,27.6Kv 600V Pad Mounted Transformer,2500Kva Pad Mounted Transformer |
||

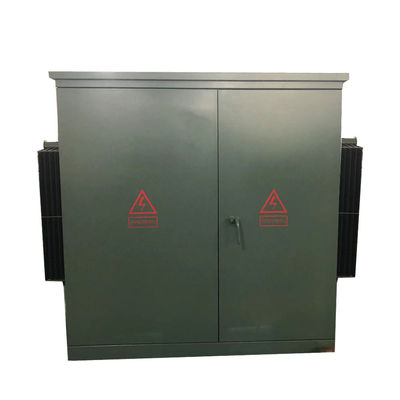

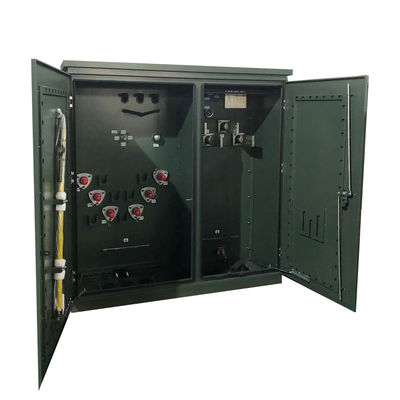

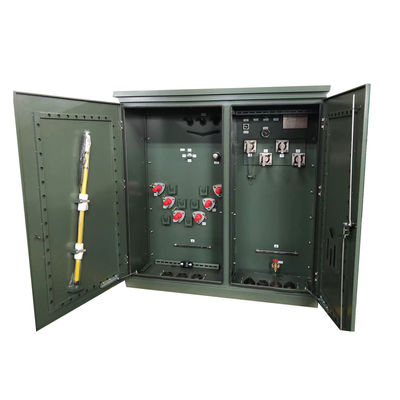

شهادة IEEE ANSI محول 3 مرحلة مثبت على منصة 12.47KV 13.8KV 35.4KV 440V 480V 400V 1200kva 1500kva الطاقة
تقدم WINLEY مجموعة شاملة من محولات التوزيع المملوءة بالسوائل ثلاثية المراحل التي تلتزم بمعايير ANSI® / IEEE® ذات الصلة.قادرة على التعامل مع التوترات العالية التي تصل إلى 34.5 كيلو فولت وتصنيفات تصل إلى 5،000 كيلو فولت ، هذه المحولات مثالية للتطبيقات التي تتطلب فولتاجًا مرتفعًا وقدرة كبيرة ، بما في ذلك محطات الطاقة الفرعية واستهلاك الطاقة الصناعية.
الهيكل
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 2.5 MVA (2500 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 27600 فولت |
| الفازور الرئيسي | دلتا |
| الجهد الثانوي | 600Y/347 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق | الهدف 5.75% |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 62 دي بي أي |
| الأبعاد* | 75''-W x 75''-D x 73''-H |
| التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
| الكفاءة % | 99.40٪ |
| خسارة الحمل الإجمالية (بواط) عند 50% |
+/- 6,408W |
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
الملحقات الاختيارية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
