| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | S-3000/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $5000-$150000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | ثلاث مراحل | السعة: | 3000KVA |
|---|---|---|---|
| الجهد الأولي: | 12470 فولت أو مخصص | الجهد الثانوي: | 480Y / 277 |
| مجموعة المتجهات: | Dyn1 | ارتفاع درجة الحرارة: | 65 درجة مئوية |
| عائق (نموذجي): | 5.75% | مادة التلف: | نحاس |
| تسليط الضوء: | محول 3000 كيلوواط مثبت على منصة,12.47kv محول مثبت على عتبة,13.8kv محول مثبت على عتبة,12.47kv Pad Mounted Transformer,13.8kv Pad Mounted Transformer |
||

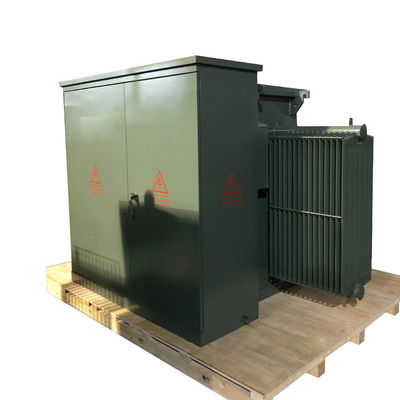

3000mva إمدادات ثلاثية المراحل الحلقة الإمدادات الشعاعية 3 المراحل منصة تثبيت المحول 12.47kv 13.2kv 13.8kv
تقدم WINLEY مجموعة شاملة من محولات التوزيع المملوءة بالسوائل ثلاثية المراحل التي تلتزم بمعايير ANSI® / IEEE® ذات الصلة.قادرة على التعامل مع التوترات العالية التي تصل إلى 34.5 كيلو فولت وتصنيفات تصل إلى 5،000 كيلو فولت ، هذه المحولات مثالية للتطبيقات التي تتطلب فولتاجًا مرتفعًا وقدرة كبيرة ، بما في ذلك محطات الطاقة الفرعية واستهلاك الطاقة الصناعية.

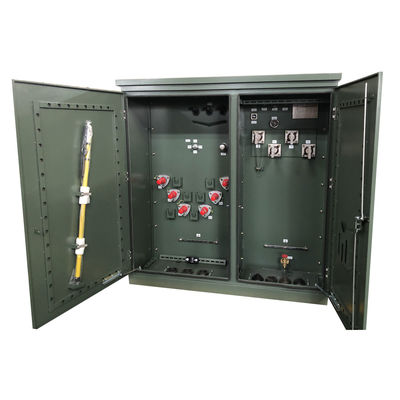

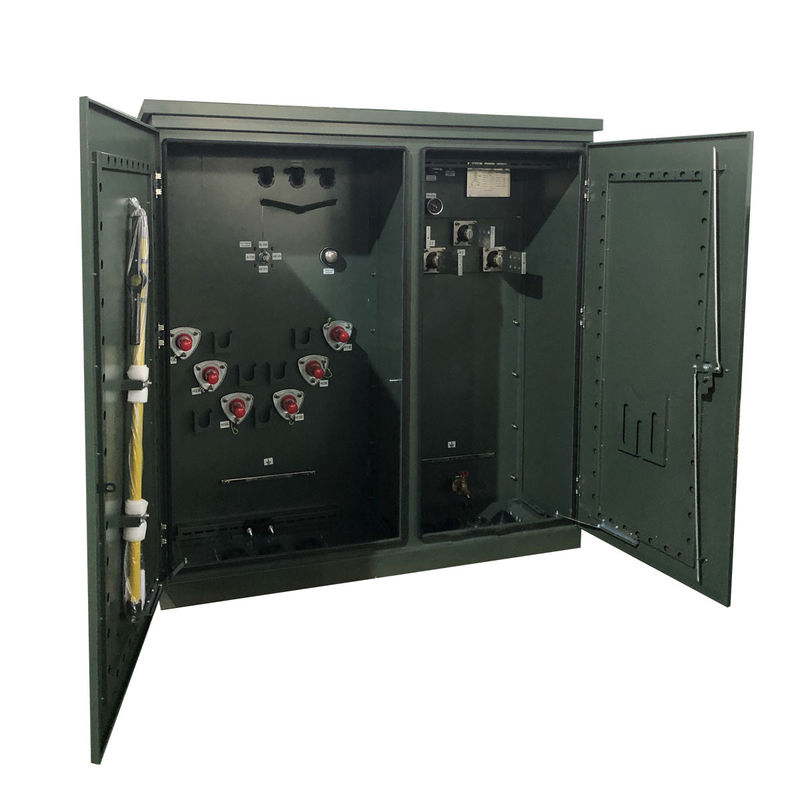

الهيكل
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| نوع تغذية المحول | تغذية الحلقة |
| العملية | عملية التراجع (غير معتمدة للتراجع) |
| المرحلة | ثلاث مراحل |
| السعة | 3 MVA (3000 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 12470 فولت |
| الجهد الثانوي | 480Y/277 |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق | 50.0-7.5% |
| وزن السائل (الزيت) * | 2545 باوند |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 63 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
| الأبعاد* | 90 واط × 80 واط × 83 واط |
| الوزن الجاف (بدون زيت) * | 5810 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 12,576 باوند |
| التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
| الخصائص | جمعية دخول البولت الخمسية |
| خسارة الحمل الإجمالية (بواط) عند 50% | +/- 12,090 واط |
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
الملحقات الاختيارية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
