| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | إس-150/12.47 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $5000-$150000 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | ثلاث مراحل | السعة: | 150 كيلو فولت أمبير |
|---|---|---|---|
| الجهد الأولي: | 12470GrdY / 7200 | الجهد الثانوي: | 480Y/277 |
| فئة التبريد: | KNAN؛ التبريد الذاتي | مادة التلف: | النحاس |
| عائق (نموذجي): | 5.75% | الكفاءة: | 99.00٪ |
| تسليط الضوء: | 150 كوا محول مثبت على عتبة,480 فولت محول مثبت على عتبة,المحول المثبت على عتبة 3 مراحل,480V Pad Mounted Transformer,3 Phase Pad Mounted Transformer |
||

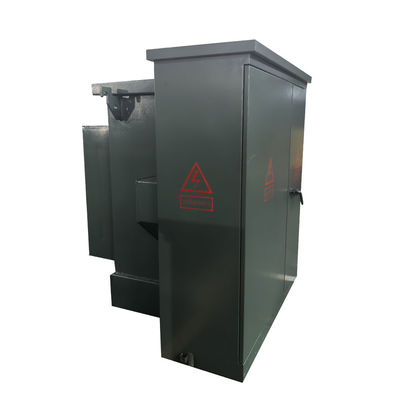

150 كيلو فولت 3 مرحلة منصة تركيب المحول زيت غمر خطوة إلى أسفل 12.47 كيلو فولت إلى 480 فولت
الوصف
يمكننا أن نجعل هذه المحطة الفرعية حسب متطلبات المستخدمين والعملاء بموجب رسمهم / مخطط خط واحد (SLD) واحتياجاتهم. نحن تصميم وإنتاج هذه المحطة الفرعية بموجب المعيار الدولي من IEC1330،H.Vالمعيار IEC62271-200.
غرفة HV و LV تم إتمام عملها
1) وحدة التشغيل الكهربائي لديها العديد من طرق إمداد الطاقة عند اختبار إمداد الطاقة في 1 مرة، ويمكن أيضا أن تتم تثبيتها مع أجهزة اختبار التشغيل الكهربائي للوصول إلى طلب اختبار التشغيل الكهربائي.
2يمكن اختيار غرفة المحولات S11،S13 أو غيرها من المحولات المغمورة بالزيت منخفضة الاستهلاك والمحولات الجافة.غرفة المحول لديها أنظمة تبريد الرياح التلقائية و أنظمة الإضاءة.
3يمكن تصميم حجرة الجهد المنخفض وفقًا لاحتياجات المستخدمين ، فهي تتبنى بنية ثابتة أو مجمعة لتكون نظام إمدادات الطاقة الكهربائية ، ولديها العديد من الوظائف مثل توزيع الضوء ،توزيع الطاقة، الطاقة التفاعلية، اختبار الطاقة الكهربائية.. الخ لتحسين جودة توزيع الطاقة ورضا المستخدم.
هذا الهيكل تحتوي على مواد معدنية، مواد الفولاذ المقاوم للصدأ، مواد غير معدنية... والتي يمكن أن تختار من قبل المستخدمين والعملاء
هذه المحطة الفرعية هي وحدة مهمة جداً لتوزيع الطاقة وإمدادات الطاقة في شبكة الكابلات الكهربائية.إنها نوع من مجموعة كاملة من إمدادات الطاقة مع التحكم في الكهرباء العالية والحماية والتحويل.التوزيع.. يستخدم في 3 مراحل التيار المتردد 50 هرتز والتيار المسمى ماكس 1600KVA المحول.المباني العالية والأنظمة التوزيعية الأخرى.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| المرحلة | ثلاث مراحل |
| السعة | 150 كيلوواط |
| مجموعة المتجه | YY0 |
| الجهد الأولي | 12470GrdY/7200 |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الجهد الثانوي | 480Y/277 |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق (نموذجي) | 1.2-6.0% نموذجي |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| تصنيف الارتفاع | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| مادة الخزانة | الفولاذ المطلي |
| مواد المنصة الأساسية | الفولاذ المطلي |
| تصنيف الحجرة | NEMA 3R مقاومة للأجواء |
| الأبعاد | 74''W × 49'D × 50'H |
| الوزن | 2700 باوند |
| التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
رسومات المنتج
الظروف البيئية للاستخدام العادي
الارتفاع: لا يزيد عن 1000 متر.
درجة الحرارة المحيطة: لا تزيد عن +40 درجة مئوية، ولا تقل عن -25 درجة مئوية، والمتوسط اليومي للفارق في درجة الحرارة لا يزيد عن 35 درجة مئوية، والمتوسط السنوي للفارق في درجة الحرارة لا يزيد عن 20 درجة مئوية.
سرعة الرياح لا تتجاوز 35 متر في الثانية.
لا يوجد خطر انفجار في موقع التثبيت، لا يوجد تآكل كيميائي واهتزاز شديد.
طريقة التبريد: تبريد الهواء الطبيعي (AN).
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
