المرحلة: | مرحلة واحدة | تصنيف القدرة: | 250 كيلو فولت أمبير |
---|---|---|---|
فئة التبريد: | <i>ONAN;</i> <b>على؛</b> <i>Self-Cooled</i> <b>تبريد ذاتي</b> | التكرار: | 50 هرتز/60 هرتز |
الجهد الأولي: | 4160GrdY/2400 | الجهد الثانوي: | 240/120 فولت |
مادة التلف: | نحاس | الكفاءة: | 99.20٪ |
تسليط الضوء: | المحول المثبت على منصة مرحلة واحدة,4160 فولت المحول المثبت على منصة التوزيع الكهربائي,محول 250kVA مثبت على عتبة,4160V Electrical Distribution Pad Mounted Transformer,250Kva Pad Mounted Transformer |

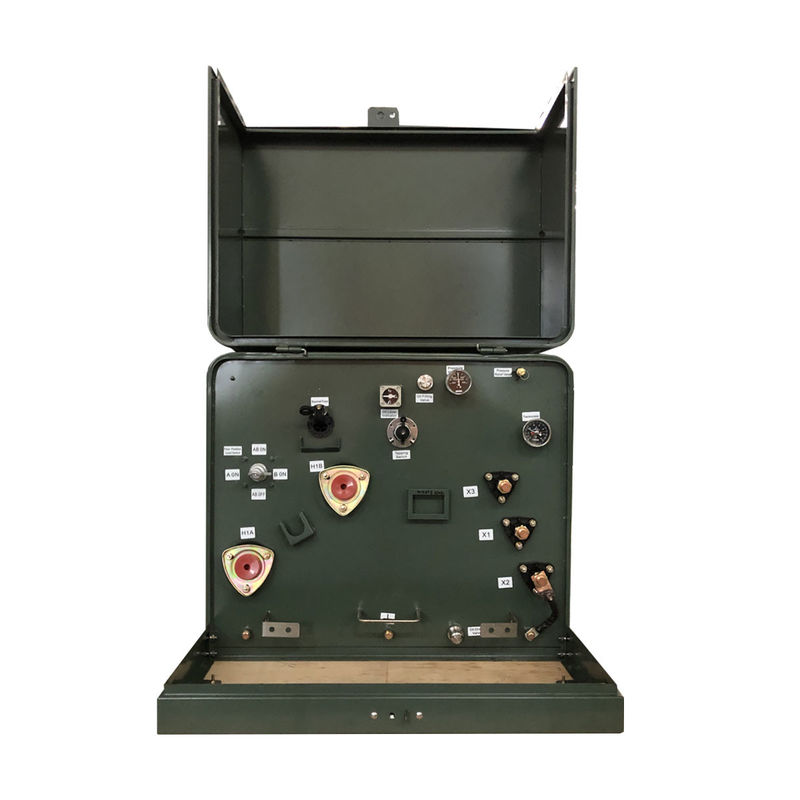

250 كيلوواط عازل مرحلة واحدة محول مزود بالزيت غمر الطاقة التوزيع الكهربائي 4160 فولت
الهيكل
ملخص
1) يتم وضع المحولات المثبتة على علبة واحدة في خزانة مع أبواب وأقفال، عادة ما تكون في الهواء الطلق. يتم تصميم هذه المحولات بمعدلات من 15-250 kVA.
2) جميع محولات التوزيع هذه معزولة بالزيت، ومبردة بالنفط، متوفرة في الحلقة أو التغذية الشعاعية، وهي ميتة الجبهة
3)تتوفر هذه المحولات في تكوينينين أساسيين: إدخال الراديو والحلقة، والتي يتم اختيارها بناءً على نوع الدائرة التي سيتم فيها إدخال المحولات.
البيانات الرئيسية
نوع المحول | علبة مثبتة، من النوع المقصور |
تكوين المحول | وسادة مملوءة بالسائل مثبتة |
نوع تغذية المحول | تغذية الحلقة |
المرحلة | مرحلة واحدة |
السعة | 250 |
الجهد الأولي | 4160GrdY/2400 |
الفازور الرئيسي | الـ (ويي) |
البيان الأساسي | 60 كيلو فولت |
الجهد الثانوي | 240/120 فولت (L-N-L) |
الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
البيانات الثانوية | 30 كيلو فولت |
التكرار | 60 هرتز |
ارتفاع درجة الحرارة | 65 درجة مئوية |
فئة التبريد | أونان؛ متبريد ذاتياً |
الكفاءة | تلبي معايير وزارة الطاقة 2016 |
مادة التلف | النحاس |
تصنيف درجة حرارة البيئة | 40 درجة مئوية |
مستوى الصوت | 55 ديبا |
ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
مادة الخزان | 304 الفولاذ المقاوم للصدأ |
التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
الكفاءة | 99.20% |
خسارة الحمل الإجمالية (بالواط) * | +/- 3445 واط |

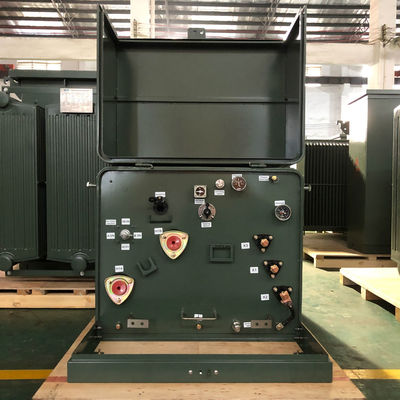

صور المصنع
المواصفات
25kva-500kva محول من مرحلة واحدة مثبت على عتبة | ||||||
القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
الجهد ((v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
الرسم
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
