المرحلة: | ثلاث مراحل | السعة: | 5000 كيلو فولت أمبير |
---|---|---|---|
الجهد الأولي: | 34500GrdY/19920 | الجهد الثانوي: | 480 فولت |
التكرار: | 60 هرتز | ارتفاع درجة الحرارة: | 65 درجة مئوية |
مستوى الصوت: | 65 ديسيبا | مادة التلف: | نحاس |
تسليط الضوء: | محول توزيع 5000 كيلو فاي,محول التوزيع المغمور بالزيت,محول توزيع ثلاثي المراحل,Oil Immersed Pad Mount Distribution Transformer,Three Phase Pad Mount Distribution Transformer |

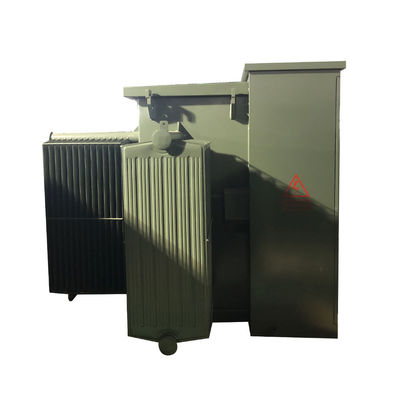

5000 كيلو فاو عتبة تركيب ثلاثي المراحل المغمورة بالزيت محول التوزيع 35kv
تقدم WINLEY مجموعة شاملة من محولات التوزيع المملوءة بالسوائل ثلاثية المراحل التي تلتزم بمعايير ANSI® / IEEE® ذات الصلة.قادرة على التعامل مع التوترات العالية التي تصل إلى 34.5 كيلو فولت وتصنيفات تصل إلى 5،000 كيلو فولت ، هذه المحولات مثالية للتطبيقات التي تتطلب فولتاجًا مرتفعًا وقدرة كبيرة ، بما في ذلك محطات الطاقة الفرعية واستهلاك الطاقة الصناعية.
الهيكل
1) جزء المحول وجزء خزانة التحكم من الإصدار الأمريكي، حيث أن جزء المحول هو هيكل مغلق بالكامل،والزيت العازل يمكن أن يكون نوعين من زيت نقطة الإشعال العالية أو زيت عادي.

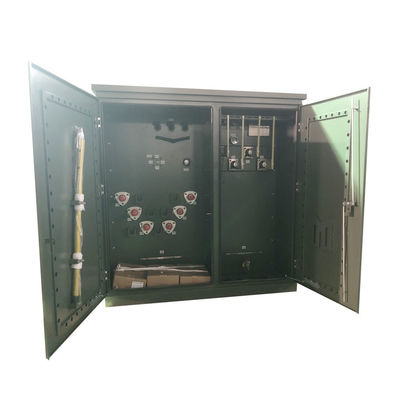

2) قسمت خزانة التحكم إلى غرفة عالية الجهد وغرفة منخفضة الجهد.
3)غرفة الجهد العالي مجهزة بـ: سدادة كابل الجهد العالي، جهاز إيقاف البرق، مقبض تشغيل مفتاح الحمل، مقبض مفتاح التنقيط غير المثير، فيوز التوصيل، صمام إطلاق الضغط،مقياس الحرارة، مقياس الضغط، مقاييس موقع الزيت، سدادات ملء الزيت، صمامات تصريف الزيت، وما إلى ذلك، مفاتيح الحمل، مبادلات الصنبور إيقاف الإثارة، مصابيح الشبكة، وما إلى ذلك.جميعها غارقة في زيت المحول مع قلب المحوليتم ربط كابل الجهد العالي والتحول بواسطة أجهزة توصيل الكابلات.
4) يمكن تثبيت جانب الجهد المنخفض مع مفكّكات الهواء، محولات التيار، فضلاً عن عدادات الطاقة الكهربائية، أمتار وفولتمتر،ويمكن تكوين دوائر الإخراج وأجهزة تعويض السعة وفقا لاحتياجات المستخدم.
الأداء
1.استخدام الهيكل المموجة سدادة خزان، الحجرة، لمنع الاتصال مع الهواء، الماء في اتصال مع المحول، والحد من درجة شيخوخة الزيت،لتمديد عمر خدمة المحول؛ من خلال التشوه المرن من المموجة لضبط تغير الحجم من محولات حرارة زيت الحرارة تنكمش الباردة.
2. هيكل المنتج للطراز الخارجي، وسادة خالية من الزيت، مكافحة التلوث مستوى عال؛ في فترة الاستخدام العادية دون استبدال زيت المحول، خالية من الصيانة حقا،ضمان التشغيل الآمن وموثوقية الشبكة.
3. المحول لديه أجهزة أمان لتحرير الضغط، عندما يكون ضغط فشل المحول مرتفع جداً،يمكن إطلاقها بأمان وبشكل موثوق من خلال صمام تخفيف الضغط لمنع توسيع الحادث.
البيانات الرئيسية
تكوين المحول | وسادة مملوءة بالسائل مثبتة |
نوع تغذية المحول | تغذية الحلقة |
العملية | عملية التراجع (غير معتمدة للتراجع) |
المرحلة | ثلاث مراحل |
السعة | 5 MVA (5000 KVA) |
مجموعة المتجه | YnD1 |
الجهد الأولي | 34500GrdY/19920 |
فئة الجهد الأساسي | فئة 35 كيلو فولت |
الفازور الرئيسي | الـ (ويي) |
البيان الأساسي | 200 كيلو فولت |
الجهد الثانوي | 480 فولت |
فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
الفازور الثانوي | دلتا |
البيانات الثانوية | 30 كيلو فولت |
التكرار | 60 هرتز |
ارتفاع درجة الحرارة | 65 درجة مئوية |
تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
فئة التبريد | KNAN؛ التبريد الذاتي |
عائق | 50.0% نموذجي |
معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
تصنيف K-Factor (التخفيف الهرموني) | K-1 (المعيار) |
تصنيف محرك النبض | لا |
سائل العزل | سائل عازل الزيت النباتي الطبيعي القابل للتحلل الحيوي - سائل غير PCB |
مادة التلف | النحاس |
تصنيف درجة حرارة البيئة | 40 درجة مئوية |
نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
مستوى الصوت | 65 ديبا |
ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
تصنيف الحجرة | خزانة الأسلاك المقاومة للطقس NEMA 3R، خزانة مغلقة |
الأبعاد* | 96''-W x 108''-D x 94''-H |
الوزن الجاف (بدون زيت) * | 8040 باوند |
الوزن الإجمالي (المليء بالسائل) * | 14330 باوند |
التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
الخصائص | جمعية دخول البولت الخمسية |
الكفاءة % | 98.50٪ |
الرسومات التقنية
المواصفات
محول ثلاثي المراحل | ||||
الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
الملحقات الاختيارية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
