| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | D-75/15 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | علبة من الخشب المقاوم |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | مرحلة واحدة | تصنيف القدرة: | 75KVA أو حسب الطلب |
|---|---|---|---|
| الجهد الأولي: | 12470 فولت أو مخصص | الجهد الثانوي: | 220 فولت |
| فئة التبريد: | KNAN؛ التبريد الذاتي | عائق: | 2.4٪ |
| مادة التلف: | النحاس أو حسب الطلب | الكفاءة: | 99.15٪ |
| تسليط الضوء: | محول توزيع واحد المرحلة مثبت على منصة,محول توزيع 75 كيلوواط مثبت على منصة,محول توزيع 220 فولت مثبت على عتبة,75Kva Pad Mounted Distribution Transformer,220V Pad Mounted Distribution Transformer |
||

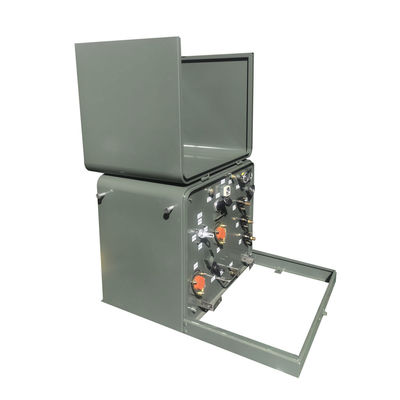

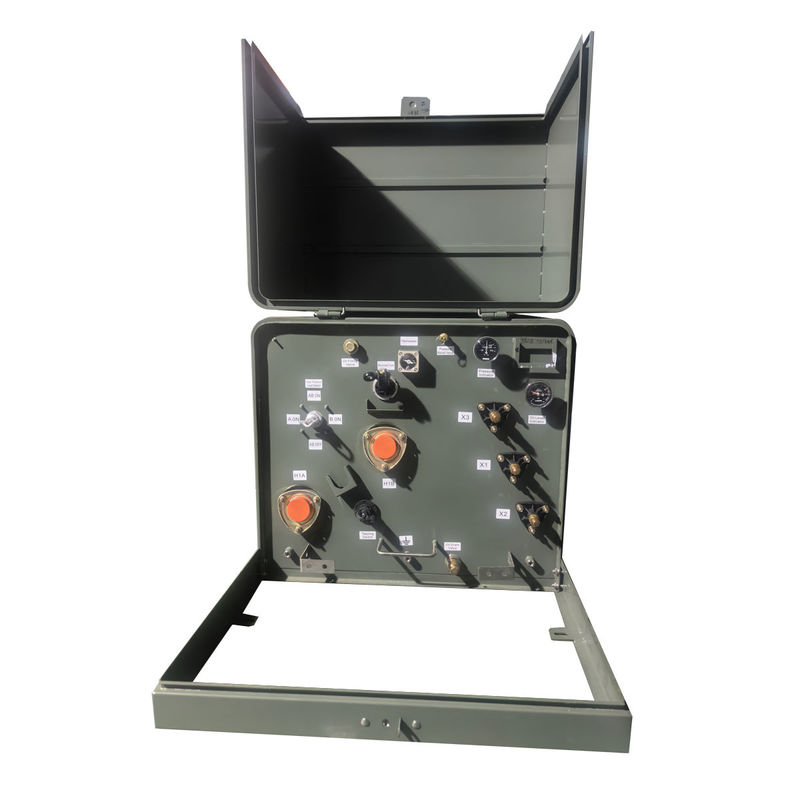

75 كيلوواط محول توزيع واحد مرحلة منصة مثبتة خطوة إلى أسفل 12470v 220v في الهواء الطلق
القدرة القياسية للمحول المثبت على عتبة واحدة هي 15-250 كيلو فاي. عادة ما يستخدم المحول المثبت على عتبة واحدة في الأماكن التي يتطلب فيها طاقة من مرحلة واحدة للاستخدام المدني ،مثل الأجهزة المنزلية، وما إلى ذلك ، وقدرته أصغر نسبيا من محول ثلاثي المراحل.12.00(سي 57)12.20(سي 57)12.38(سي 57)12.90، CSA، الخ.
السمة
نظام الجودة معتمد على معيار ISO 9001
تلبي معايير كفاءة الطاقة في وزارة الطاقة أو تتجاوز معايير ANSI / IEEE و NEMA
طلاء الخزان يتجاوز IEEE Std C57.12.28TM-2005 و IEEE Std C5712المعايير.29TM-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
الامتثال الكامل لـ IEEE Std C5712متطلبات سلامة الحجرة في المعيار.28TM-2005
1جهاز تخفيف الضغط
2- إمدادات ملء السوائل وتصريفها
3لوحة اسم محفورة بالليزر
4جيب قفل عائم لسهولة المواءمة
5. تسميات الأغلفة العشرية
6غطاء خزان مقبوض
7انقر هنا للحصول على رسومات المحول
8أشرطة التلاعب من المواد غير السامة
9دبابة ذات التاج
10عتبة قابلة للإزالة
11باب مفارش مع دبوس مفارش الفولاذ المقاوم للصدأ
12الحزام الأرضي من X2 إلى أرضية الخزان
13آبار البوشينج في الهوائي للاتصالات الميتة في المرفق الأمامي
14. أوعية التشغيل عالية الجهد 200A وأوعية التشغيل منخفضة الجهد
صور المصنع
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| العملية | عملية التراجع |
| المرحلة | ثلاث مراحل |
| السعة | 75 كيلوواط |
| مجموعة المتجه | (إين) |
| الجهد الأولي | 13800GrdY/7968 |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الفازور الرئيسي | الـ (ويي) |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 208Y/120 |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | (وي-إن) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| تصنيف مفتاح كسر الحمل | 200 آمبر، 15 كيلو فولت |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف الهرموني) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 51 ديبا |
| فتحة وصول غطاء الخزان | لا |
| الأبعاد* | 61"غ x 43"د x 69"ه |
| الوزن الجاف (بدون زيت) * | 730 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 2160 باوند |
| الكفاءة % | 99.10٪ |
المواصفات
| 25kva-500kva محول من مرحلة واحدة مثبت على عتبة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الرسم
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
