| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | D-100/35 |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | علبة من الخشب المقاوم |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة / شهر |
| المرحلة: | مرحلة واحدة | تصنيف القدرة: | 100 كيلو فولت أمبير |
|---|---|---|---|
| الجهد الأولي: | 34500GrdY/19920 فولت | الجهد الثانوي: | 240/120 فولت |
| التكرار: | 60 هرتز | مادة التلف: | النحاس/الألومنيوم |
| الكفاءة: | 99.10٪ | ||
| تسليط الضوء: | DOE 2016 محول توزيع مثبت على عتبة,محول توزيع مغطى بالزيت,محول توزيع واحد المرحلة مثبت على منصة,Oil Immersed Pad Mounted Distribution Transformer,Single Phase Pad Mounted Distribution Transformer |
||

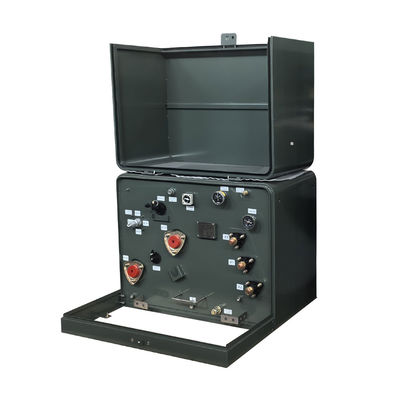

محول توزيع 100 كيلوواط واحد المرحلة مثبت على منصة غمر بالزيت يلبي DOE 2016 34.5KV إلى 220V
القدرة القياسية للمحول المثبت على عتبة واحدة هي 15-250 كيلو فاي. عادة ما يستخدم المحول المثبت على عتبة واحدة في الأماكن التي يتطلب فيها طاقة من مرحلة واحدة للاستخدام المدني ،مثل الأجهزة المنزلية، وما إلى ذلك ، وقدرته أصغر نسبيا من محول ثلاثي المراحل.12.00(سي 57)12.20(سي 57)12.38(سي 57)12.90، CSA، الخ.
الهيكل

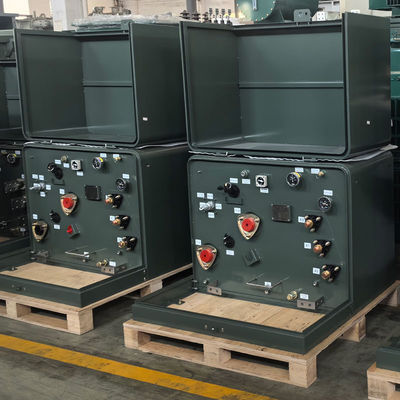

صور المصنع
البيانات الرئيسية
| نوع المحول | صلبة، من النوع الأول والثاني |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 100 كيلوواط |
| الجهد الأولي | 34500GrdY/19920 |
| فئة الجهد الأساسي | فئة 35 كيلو فولت |
| البيان الأساسي | 150 كيلو فولت |
| الجهد الثانوي | 240/120 (L-N-L) لتوزيع 120/240 فولت |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق | 1........... |
| الترتيب الرئيسي للانتهاء | ترتيب ANSI من النوع I |
| الإنهاء الأولي | المقابس المتكاملة المشددة خارجاً مع المقابس القابلة للإزالة ، 200A كسر ميت |
| تصنيف مفتاح كسر الحمل | 200 آمبر، 35 كيلو فولت، 10 كيلو أرم |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 51 ديبا |
| تصنيف الحجرة | خزانة الأسلاك المقاومة للطقس NEMA 3R، خزانة مغلقة |
| الأبعاد* | 36.5''-W x 42.5''-D x 36''-H |
| الوزن الجاف (بدون زيت) * | 749.56 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 2,024.36 باوند |
| التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
| الكفاءة | 99.10٪ |
| لا فقدان الحمل (في واط) * | +/- 273W |
| خسارة الحمل (بواط) * | +/- 1,105 واط |
المواصفات
| 25kva-500kva محول من مرحلة واحدة مثبت على عتبة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الرسم
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
