| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-25/13.8 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

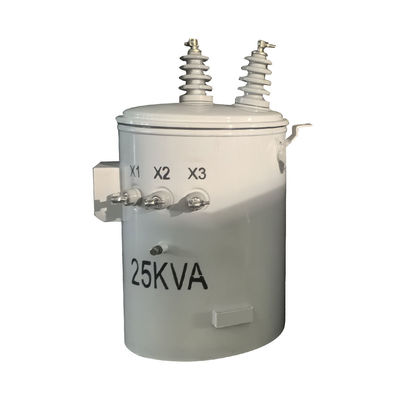

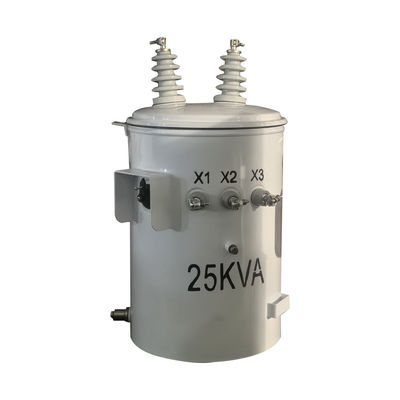

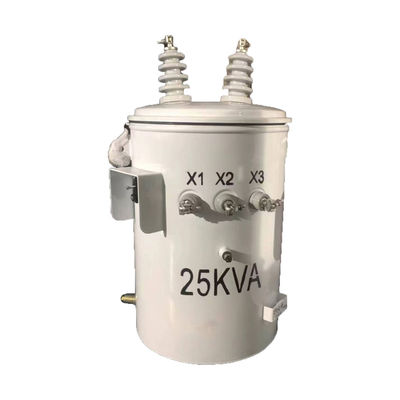

محولات التوزيع المملوءة بالزيت ذات 25 كيلوواط من 25 فاز 13.8 كيلو فولت 34.5 كيلو فولت إلى 240 فولت
صممت محولات توزيع WINLEY ذات المرحلة الواحدة المملوءة بالزيت والتي يتم تركيبها على القطب لخدمة حمولات التوزيع العلوية السكنية. وهي مناسبة أيضًا للحمولات التجارية الخفيفة ،الإضاءة الصناعية وتطبيقات الطاقة المتنوعةتم تصميم هذه المحولات لظروف التطبيق التي تظهر عادة في أنظمة توزيع الطاقة الكهربائية. جميع أنواع CSP و CP و SP و S متوفرة.2008 معتمدة
الخصائص الهيكلية
1أغطية الخزان لديها أجهزة البورسلين عالية الجهد والتي تأتي مع محطات الحلقات، والتي يمكن أن تستوعب إما كابلات الألومنيوم أو النحاس.
2الهيكل الدائري للخياطة من غطاء الخزان يضمن توزيع التوتر حتى والختم الموثوق به.
3الخيوط الحلقية على جدار الخزان بمثابة البوشينغ منخفضة الجهد والمنفذ وملصق بالقصدير.
4هذا العنصر يأتي مع صمام تخفيف الضغط الذي هو قادر على الختم الذاتي.
5وفقًا لمعايير ANSI ، فإن خطافات تعليق المحول في الجزء العلوي والسفلي تتوافق.
6المحطة الأرضية على الخزان هي محطة الأرضية الحلقة.
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| تكوين المحول | القضيب المملوء بالسائل |
| المرحلة | مرحلة واحدة |
| السعة | 25 كيلوواط |
| الجهد الأولي | 13800 فولت |
| الجهد الثانوي | 240/480 فولت (L-N-L) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 48 ديبا |
| خسارة الحمل الإجمالية (بالوات) | +/- 481W |
الرسم
المواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
