نوع المحولات: | محول التوزيع العلوي | السعة: | 10KVA أو مخصصة |
---|---|---|---|
طريقة التبريد: | <i>ONAN;</i> <b>على؛</b> <i>Self-Cooled</i> <b>تبريد ذاتي</b> | ارتفاع درجة الحرارة: | 65 درجة |
الجهد الأولي: | 12470 فولت | الجهد الثانوي: | 240/120 |
المادة الأساسية: | صلب السيليكون | معايير الكفاءة: | يفي بمعايير DOE 2016، يفي بمعايير CSA يفي بمعايير ANSI/IEEE |
تسليط الضوء: | محول توزيع 10 كيلوواط مثبت على القطب,12470 فولت 240 فولت محول توزيع مثبت,محول توزيع واحد المرحلة 10Kva,12470V 240V Mounted Distribution Transformer,10Kva Single Phase Distribution Transformer |

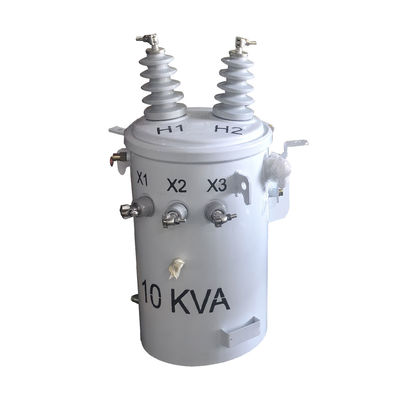

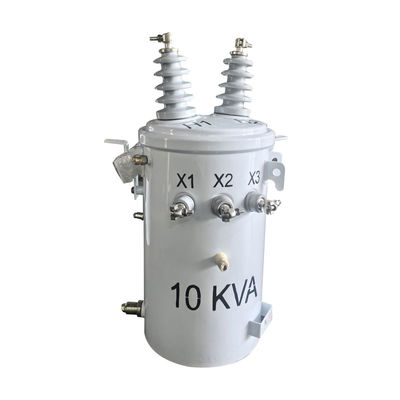

محول توزيع متصاعد من 10 كيلو فاوات من مرحلة واحدة من 12470 فولت إلى 240 فولت DOE 2016 CSA ANSI/IEEE
المحول هو هيكل الختم الأسطوانية. كل واحد من ثابتة مع أجهزة الأرض، الأربطة، والحافلات دعم وواحد أو اثنين من البوشين عالية الجهد على الغطاء،البوشة منخفضة الجهد على جدار الخزان والقبعةيجب تعديل محول الضغط بناء على التعليمات بعد إيقاف التشغيل.
نطاق المنتج
من طراز واحد حتى 167 كيلو فاي
الكهرباء ذات الطاقة العالية
الجهد الأساسي حتى 36 كيلو فولت
فولتات ثانوية تصل إلى 480 فولت
نوع التبريد: ONAN
السوائل المتاحة: الزيوت المعدنية وسوائل الإستير
البيانات الرئيسية
نوع المحول | محول التوزيع العلوي، النوع التقليدي |
المرحلة | مرحلة واحدة |
السعة | 10 كيلوواط |
الجهد الأولي | 12470 |
فئة الجهد الأساسي | فئة 25 كيلو فولت |
الجهد الثانوي | 120/240 فولت (L-N-L) |
البيانات الثانوية | 30 كيلو فولت |
التكرار | 60 هرتز |
ارتفاع درجة الحرارة | 65 درجة مئوية |
تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
فئة التبريد | KNAN؛ التبريد الذاتي |
معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
مادة التلف | النحاس |
تصنيف درجة حرارة البيئة | 40 درجة مئوية |
نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
مستوى الصوت | 48 ديبا |
مادة الخزان | 304 الفولاذ المقاوم للصدأ |
التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
الكفاءة | 98.30% |
لا فقدان الحمل (في واط) | +/- 47 واط |
خسارة الحمل الكامل (في واط) | +/- 156 واط |
خسارة الحمل الإجمالية (بالوات) | +/- 203 واط |
الرسم
المواصفات
10kva-500kva محول غمر زيت واحد المرحلة | ||||||
القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
الجهد ((v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
